Wir haben mit dieser Einrichtung Produktionserfahrung !

Sonderkonstruktion von G. Plogmann

NOGA Sprühsystem

Made in Israel

Umbau auf 3 Sprühschläuche bei G. Plogmann Made in Germany !

Beschreibung:

zur optimalen und sparsamen Verteilung von Kühlmitteln an drei Stellen.

Punktgenaue Kühlmittelzufuhr zur Standzeitverlängerung. Die Zufuhr kann kontinuierlich oder als Sprühimpuls erfolgen. Sie können eine Luftzufuhr Leitung zum Anschluss G ¼“ außen legen. Das öffnen und schließen erfolgt über 3 Schieber. Je Sprühschlauch ein Schieber mit Reglung der Luftmenge. An jedem Sprühschlauch ist eine Mengenregulierung für das Schneidmittel / Kühlmittel.

Soll eine Impulsschmierung erfolgen so gibt es mehrere Möglichkeiten.

Eine einfache Lösung ist der Impuls mit Nutzung einer Luftblaspistole, welche eine Düsenbohrung von 1/4“ hat. Möglichkeit M12 x1,5 abändern. R ¼“ hat 13,2 mm Ø und 1,34mm Steigung (Notlösung) .

Eine weitere Lösung ist ein elektropneumatisches Ventil mit Nocken oder und Zeitrelais.

Besonderheit

Größerer Magnetfuß von Messstativ

3 separate Ein und Ausschalter

rostfreie Düsen und Anschlusssiphons

Gelenkarm ähnlich KÜMI - Schlauch (SARA) aber mit fest eingebautem Luftschlauch.

Hersteller: NOGA

Bedienungsanleitung !

NOGA MINI COOL

Das Gerät besteht aus folgenden Teilen.

3 Steuerventil MC 0120

3 Sprühleitung mit verstellbarer Düse ! L = 264mm 14 Elemente !

1 Magnetfuß 60x50x55mm mit Prisma M8 Haltekraft 800 N

1 Verbindungsstück aus Stahl Herstellung G. Plogmann bis zu 5 Aufnahme möglich.

Div. Verschraubungen

1 Ansaugleitung Flüssigkeit ca. 1m mit Filter

1 Druckzuführleitung ca. 1 m mit Anschluss Außengewinde 1/4 “

Achtung ! Dies ist eine Ausführung aus original Ersatzteilen ! Ansaug- und Druckzuführleitung mit Metallspiralummantlung zum Späneschutz

Da kein Magnetfuß zum Lieferumfang gehört kann der Preis günstig gestaltet werden

Sie können auch andere Schlauchlängen bekommen 1m oder 2m.

Gelenkschläuche in 14/ 19/ oder 29 Elementen.

Ersatzteilliste bzw. Zukaufteile

MC 0130 Einstelldüse

NF 0037 Magnetfuß schaltbar kleiner Halterkraft 320 N M 5

0018 MC0101 Gelenkschlauch mit 14 Elemente mit Düse und Anschluss = MC1700 /MC1400 264mm

0011 MC 0360 Schlauch mit Siphon 1m

0012 MC 0311 Schlauch mit Siphon 2m

0013 MC 0380 Luftschlauch 1m mit Ummantlung und Anschlüsse.

0014 MC 0380 Luftschlauch 2m mit Ummantlung und Anschlüsse.

0015 MC0302 Banjo Schraube

0017 MC0001 Düse

0019 MC0102 Gelenkschlauch mit 19 Elemente mit Düse und Anschluss = MC1800 334mm

0020 MC0103 Gelenkschlauch mit 29 Elemente mit Düse und Anschluss = MC2000 479mm

Ersatzteile sind auf Lager. Preise bitte anfragen.

Installation :

Die Düsen sollen ca. 50 mm Abstand zum Kühlungspunkt haben. Magnet so ansetzen dass der Abstand zum Kühlungspunkt gleich bleibt .

Achse der Vorschubbewegung !

Druckluftschlauch an Leitung anschließen.

Ansaugschlauch in Kühl- Schmierflüssigkeit hängen. Achtung die Flüssigkeit darf nicht höher als die Lage der Sprühdüse sein.

Nutzungsanweisung !

Knopf ziehen . Nun an Überwurfmutter , an Ausgang Knopfventil , Luftmenge regulieren . An Düse kann , durch verdrehen ,die Menge der Flüssigkeit zum Luftverbrauch reguliert werden.

Original Beschreibung wird in englisch mitgeliefert !

Bei auftretenden Fehlern bitte anrufen !

Die Kühlmittelmenge lässt sich bis auf Null regulieren .

Der Luftmenge wird am Ventil voreingestellt . Bei jedem

öffnen ist die Menge gleich .

Eine automatische Steuerung kann nur über ein Zusatzventil gesteuert werden.

Elektropneumatisch oder Hydropneumatisch als Zuschaltventil in Luftzufuhr!

Zwischenstück ( Nippel) mit 1/4" Innengewinde zur Schnellverschlusskupplung kann geliefert werden.

Bitte getrennt anfragen !

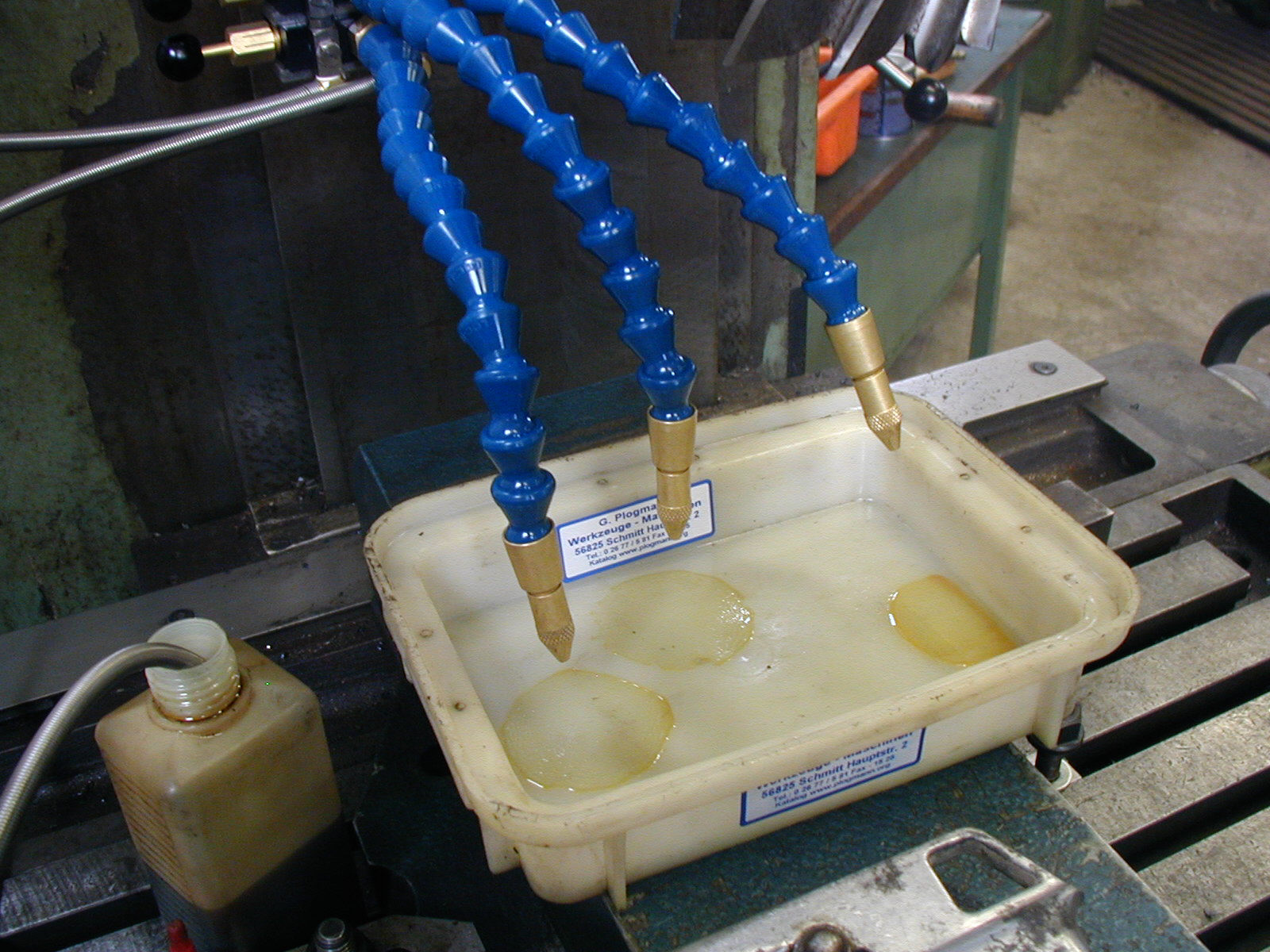

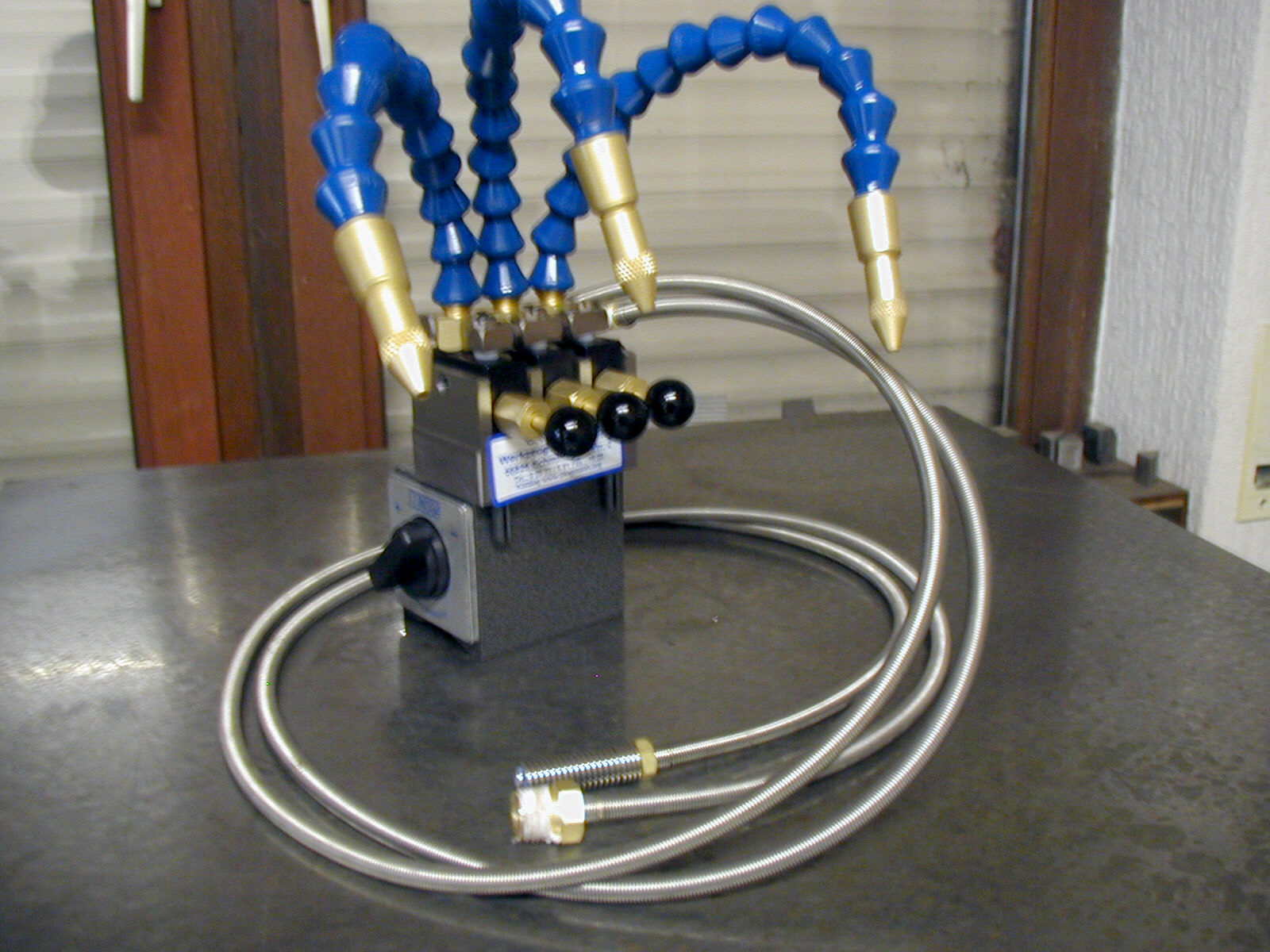

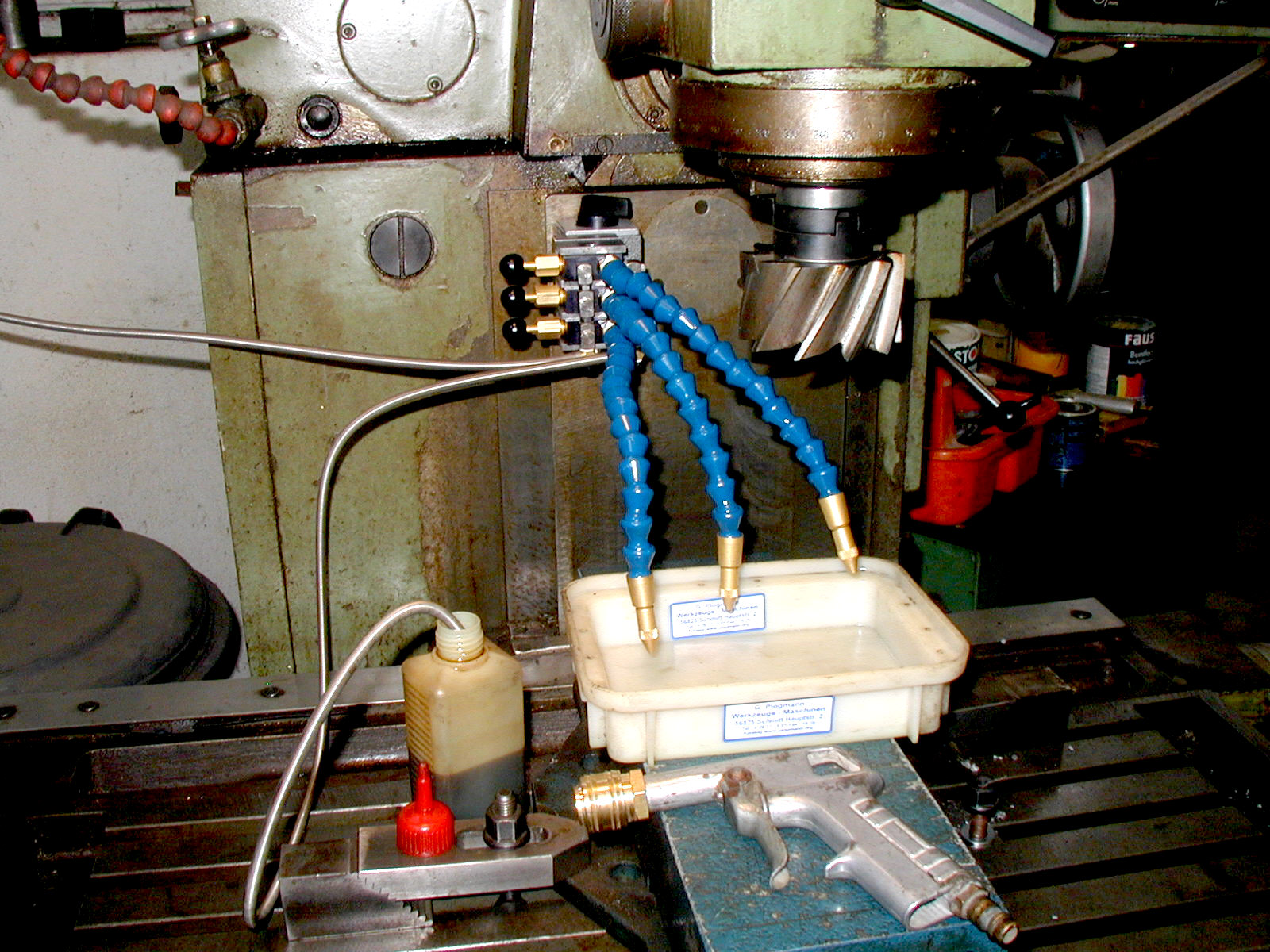

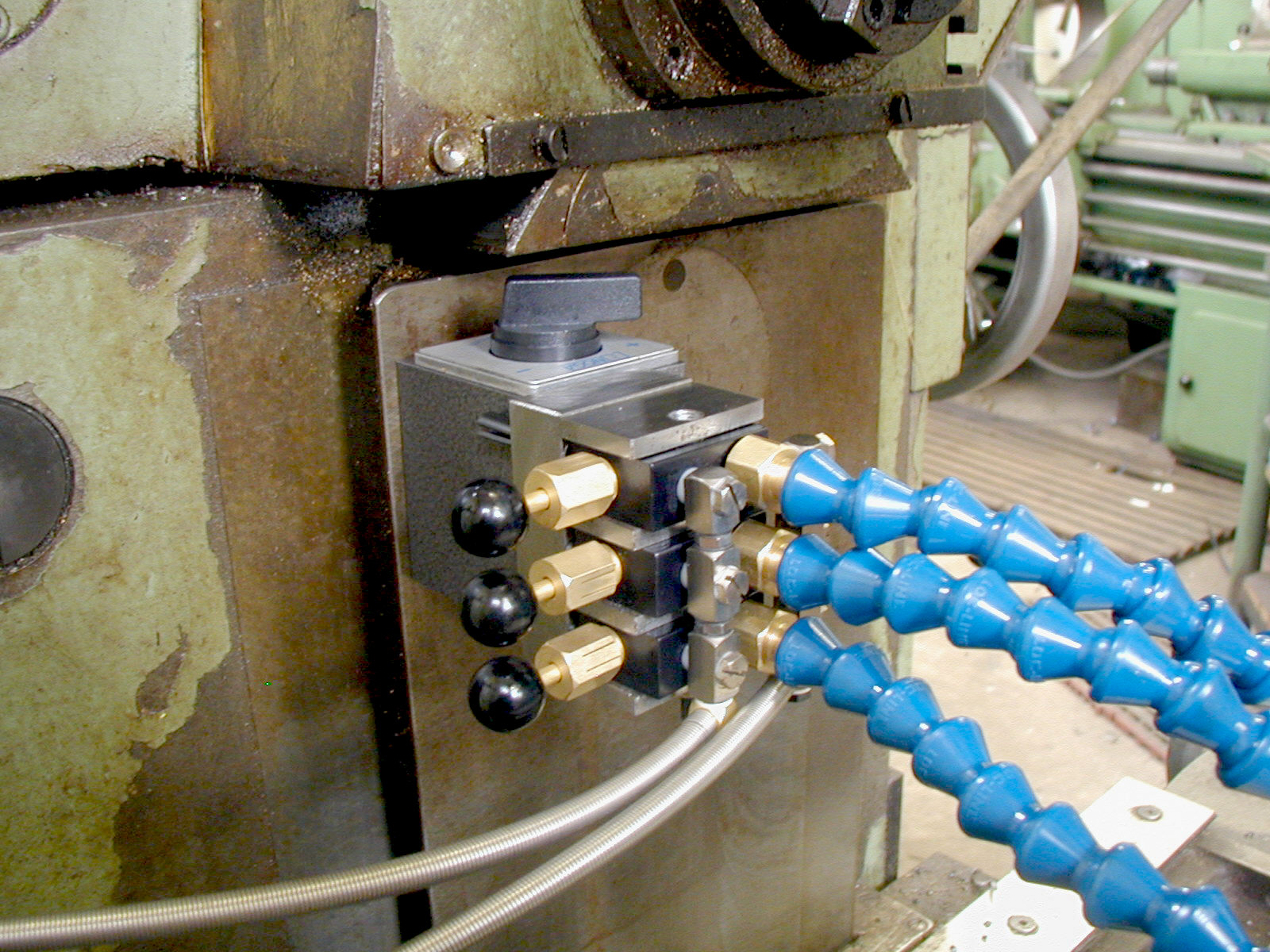

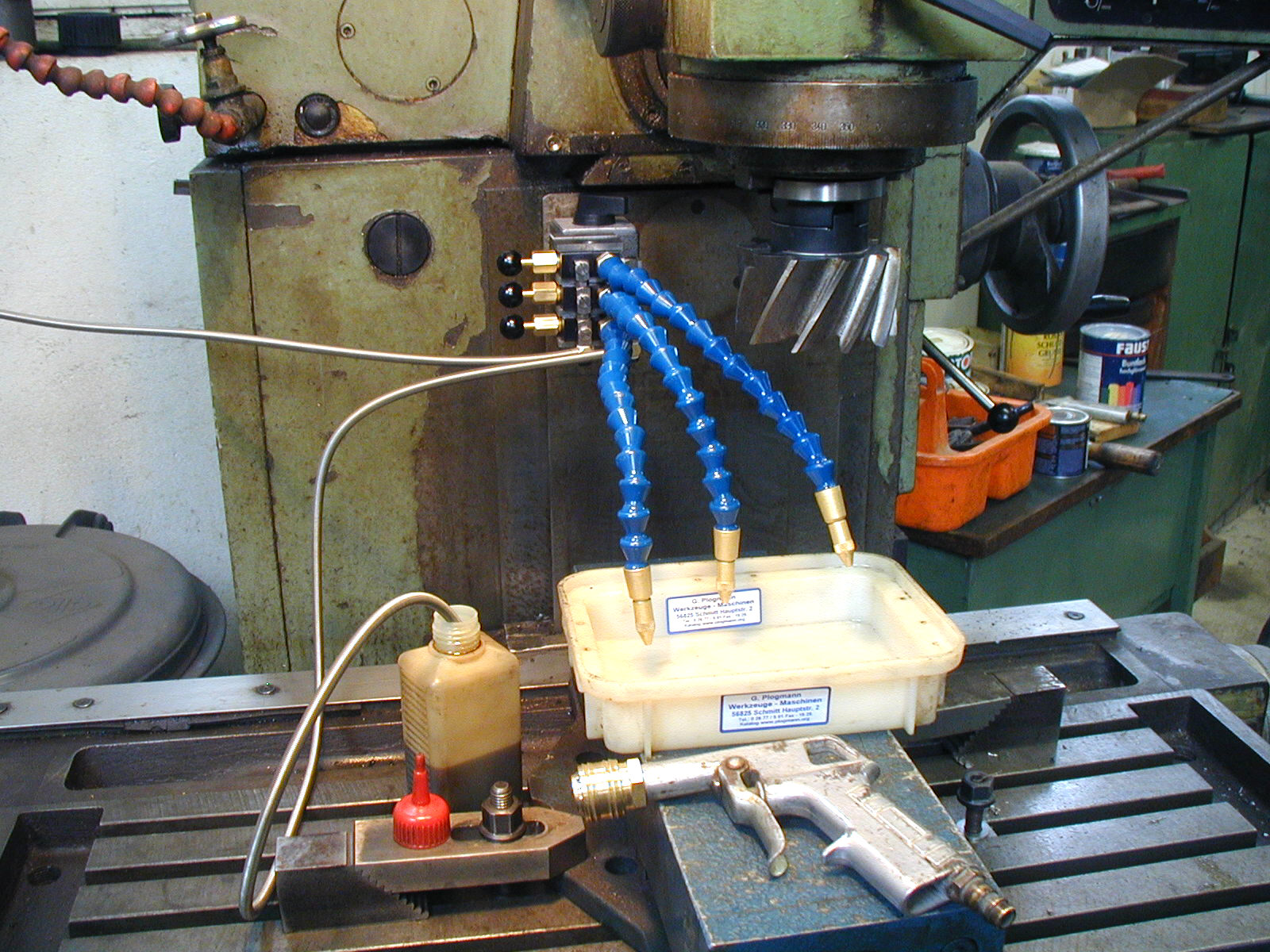

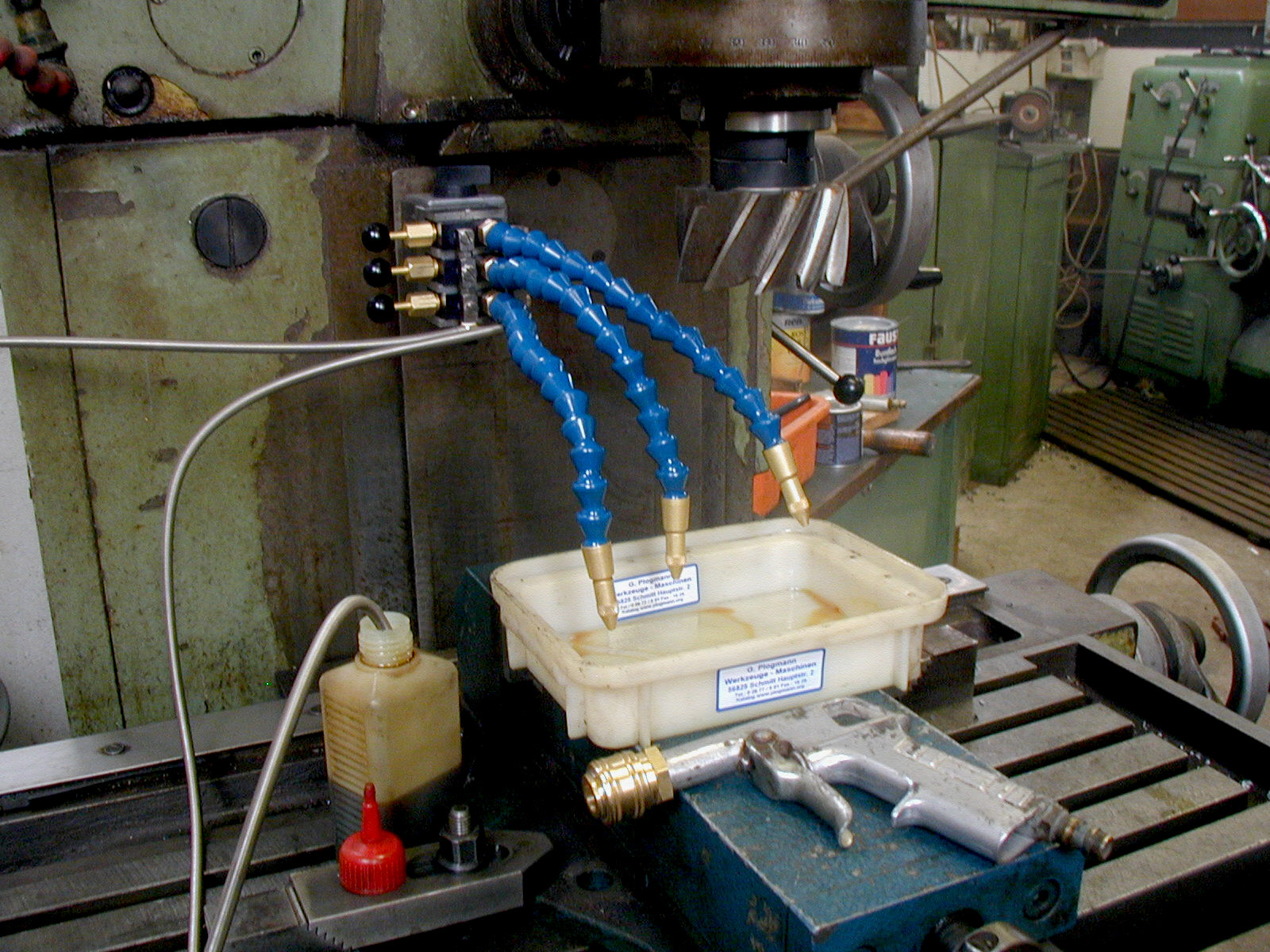

Bild: als Darstellung. Verkauft wird nur wie oben beschrieben.

Alle Bilder : Bild 1 ; Bild 2 ; Bild 3 ; Bild 4 ; ; Bild 5 ; Bild 6 ; Bild 7
