NOGA Kühlmittel-Sprühsystem MINI-COOL
Stand 01.06.2011
Zur optimalen und sparsamen Verteilung von Kühlmitteln! Punktgenaue Kühlmittelzufuhr zur Standzeitverlängerung;Separater Ein und Ausschalter; Mit oder ohne Magnetfuß
rostfreie Düsen und Anschlusssiphons , Gelenkarm Hersteller: NOGA
Das Kühlmittel wird zerstäubt! Die Anlage wird mit Pneumatik betrieben.
Die Luft wird über einem Ein und Ausschalter zugeführt. Mit diesem ist eine Mengenregulierung verbunden. Die Menge des Kühlmittels wird separat eingestellt.
Bedienungsanleitung !

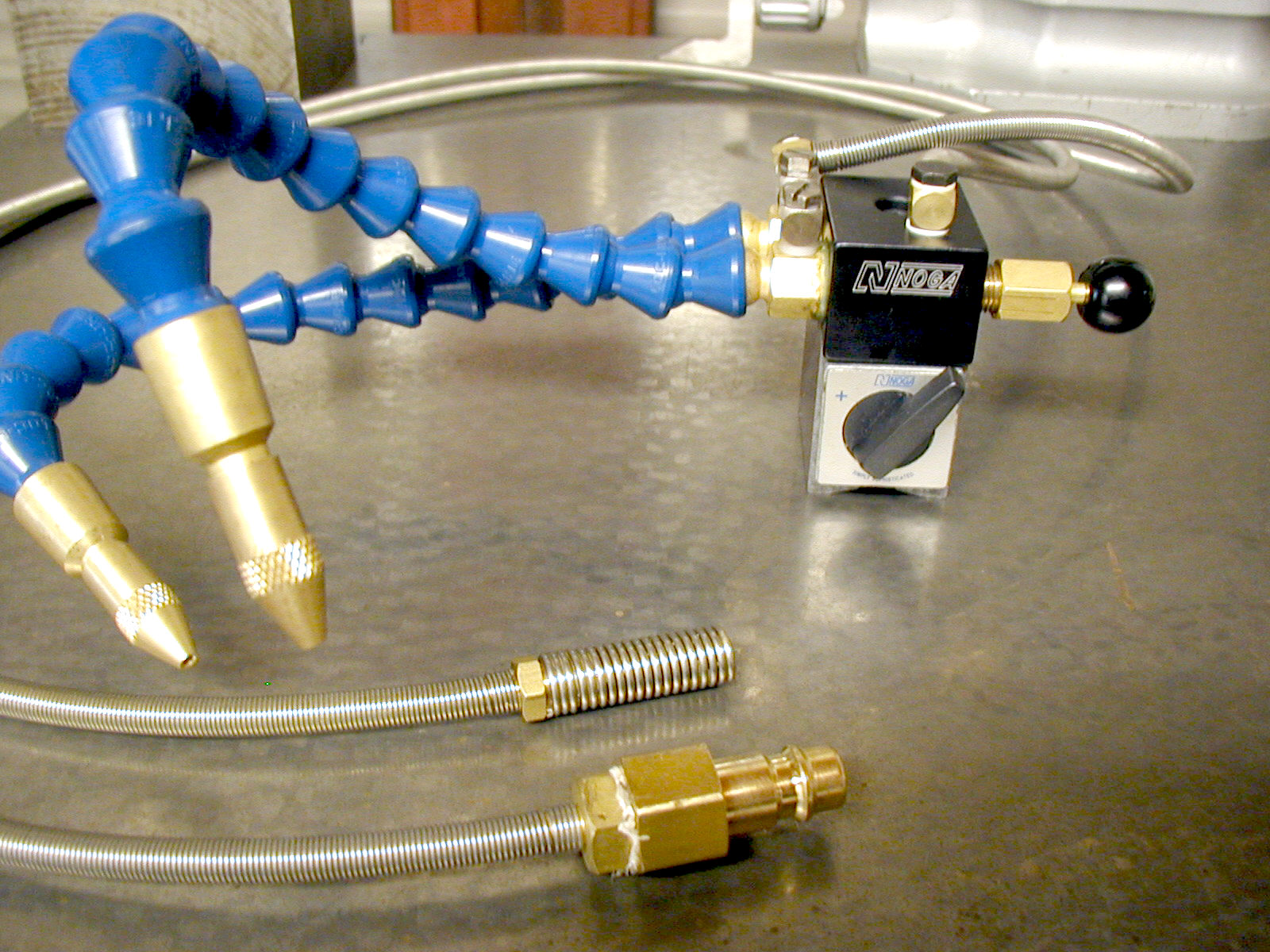

Das Gerät MC 1700 besteht aus folgenden Teilen .
1 Magnetblock schaltbar 30 x 36,5 x34 mm; 1 Steuerventil ; 1 Sprühleitung mit verstellbarer Düse ; 1 Ansaugleitung Flüssigkeit 1m mit Filter ; 1 Druckzuführleitung 1m mit Anschluss Außengewinde G 1/4“
Ansaug- und Druckzuführleitung mit Metallspiralummantlung zum Spähneschutz .

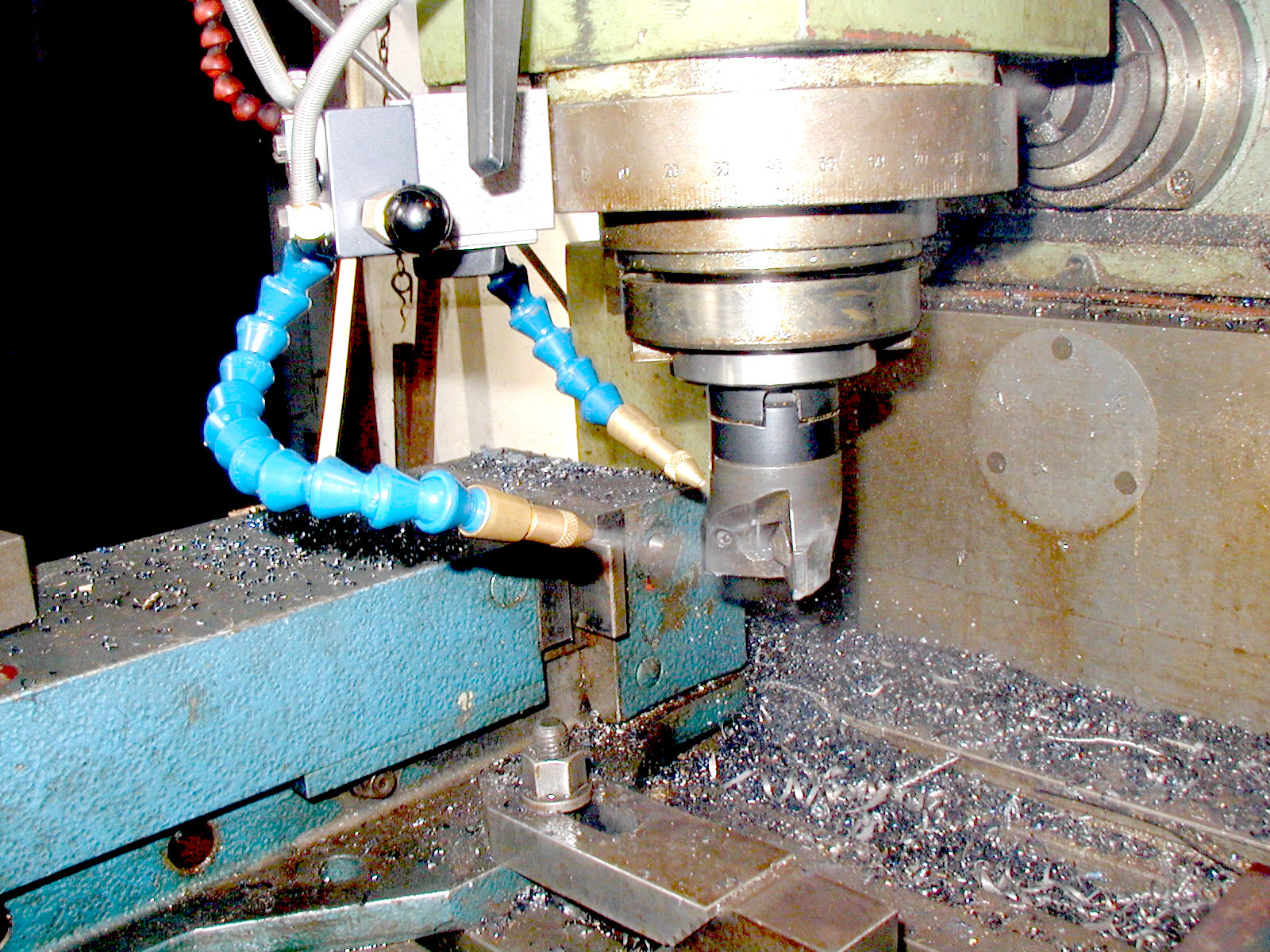

Installation : Die Düse soll ca. 50 mm Abstand zum Kühlungspunkt haben. Magnet so ansetzen dass der Abstand zum Kühlungspunkt gleich bleibt .
Achse der Vorschubbewegung !
Druckluftschlauch an Leitung anschließen.
Ansaugschlauch in Kühl- Schmierflüssigkeit hängen. Achtung die Flüssigkeit darf nicht höher als die Lage der Sprühdüse sein.
Nutzungsanweisung ! Knopf ziehen . Nun an Überwurfmutter , an Ausgang Knopfventil , Luftmenge regulieren . An Düse kann , durch verdrehen ,die Menge der Flüssigkeit zum Luftverbrauch reguliert werden.
Original Beschreibung wird in englisch mitgeliefert !
Bei auftretenden Fehlern bitte anrufen !
Verbrauch Laut Beschreibung
|
Druck |
Verbrauch Luft |
Emulsion 5 % |
Emulsion 50 % |
SAE10 |
|
2bar |
15 l/min |
1 l/h |
2 l/h |
1 l/h |
|
5bar |
20 l/min |
7 l/h |
6 l/h |
2,5 l/h |
|
8bar |
35 l/min |
9 l/h |
8 l/h |
3,5 l/h |

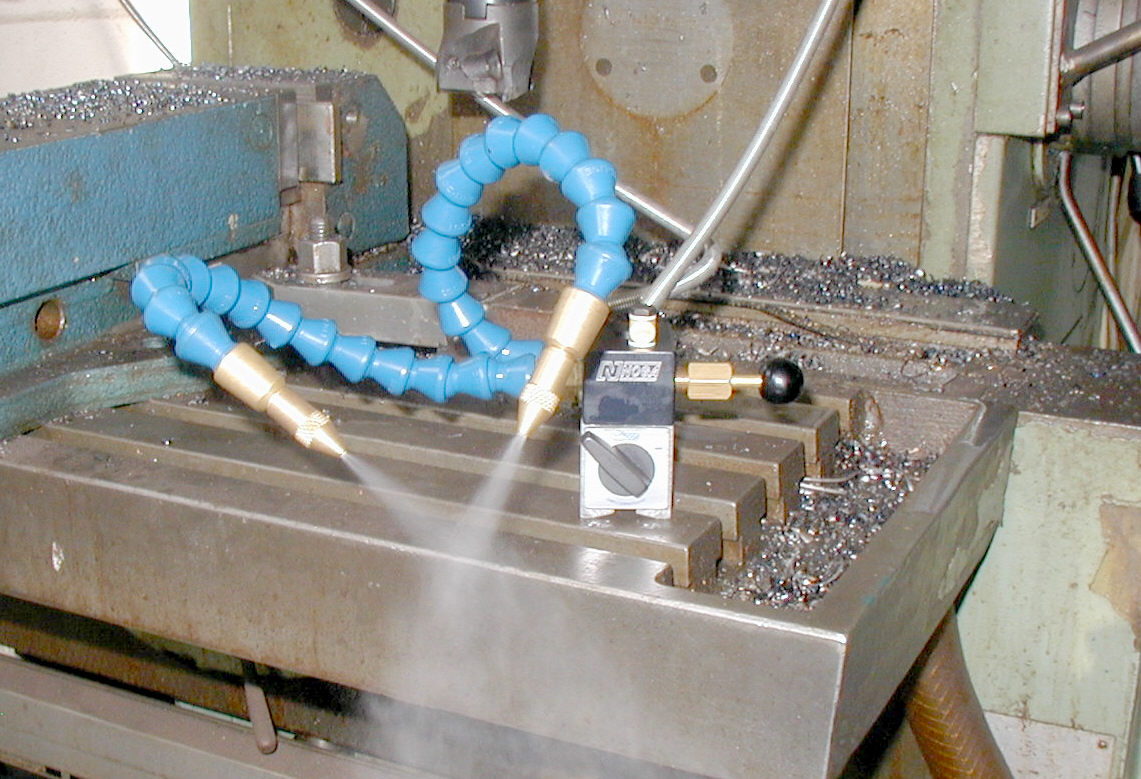

Wir haben die Systeme in Einsatz. Bei Nutenfräsarbeiten benötigen wir je Stunde ca. 1,5 Liter Emulsion 5 % ! Der Druck liegt zwischen 3-5 bar. Wir betreiben das Gerät ohne Druckregulierung. Die Sprühmenge sollte nicht zu hoch eingestellt werden.Eine Luftmenge die die Späne aus der Fräsnut drücken bei gleichzeitigem Aufbau eines leichten
Schmierfilms genügt! Dabei ist die Düse soweit zu öffnen das auf dem Material eine leichte Wassermasse zu sehen ist. Hier kühlt die Luft mit Aufbau eines Schmierfilms.
Die Kühlmittelmenge lässt sich bis auf Null regulieren . Der Luftmenge wird am Ventil voreingestellt . Bei jedem öffnen ist die Menge gleich .
Eine automatische Steuerung kann nur über ein Zusatzventil gesteuert werden.
Elektropneumatisch oder Hydropneumatisch als Zuschaltventil in Luftzufuhr!

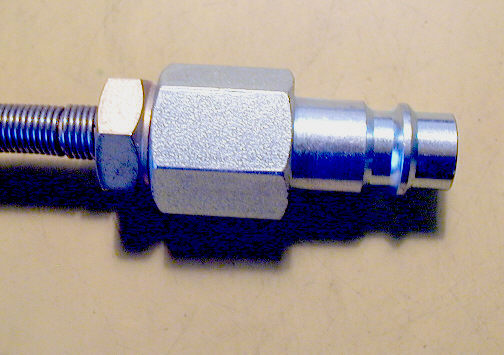

Zwischenstück( Nippel )mit 1/4" Innengewinde zur Schnellverschlusskupplung kann geliefert werden.
Die Original Anlagen MC 1700 MC1800 und MC2000 sind auf Lager !
Andere Anlagen werden von uns umgebaut. ZB. Änderung Luftschlauch oder/und Ansaugschlauch auf 2m Länge !
Es werden folgende Ersatzteile angeboten !
MC 0120 Einstelldüse
NF 0037 Magnetfuß schaltbar

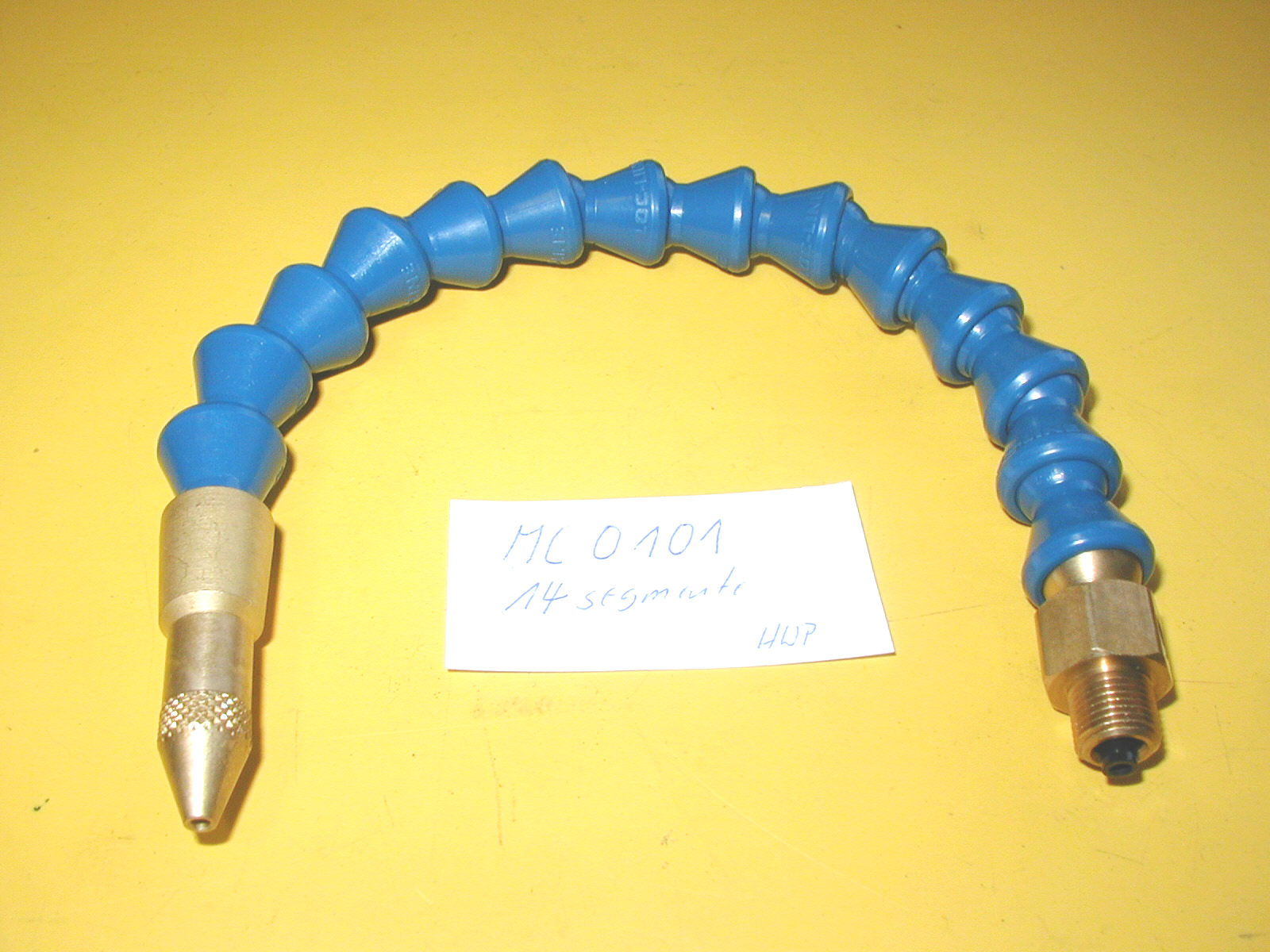

MC0101 Gelenkschlauch mit 14 Elemente mit Düse und Anschluss 264mm
MC0102 Gelenkschlauch mit 19 Elemente mit Düse und Anschluss 334mm
MC0103 Gelenkschlauch mit 29 Elemente mit Düse und Anschluss 479mm
MC 0360 Schlauch mit Siphon 1m
MC 0311 Schlauch mit Siphon 2m
MC 0380 Luftschlauch 1m
MC 0380 Luftschlauch 2m
MC0302 Banjo Schraube
MC0001 Düse
Ersatzteile sind auf Lager.
Neu Schlauch mit Siphon 1m zum Dopppelanschluss
MC 0130 Einstelldüse auf Bestellung 2 Gelenkschlauch-
Anschlüsse
Diese auf Anfrage
mit 2 Sprühschläuchen

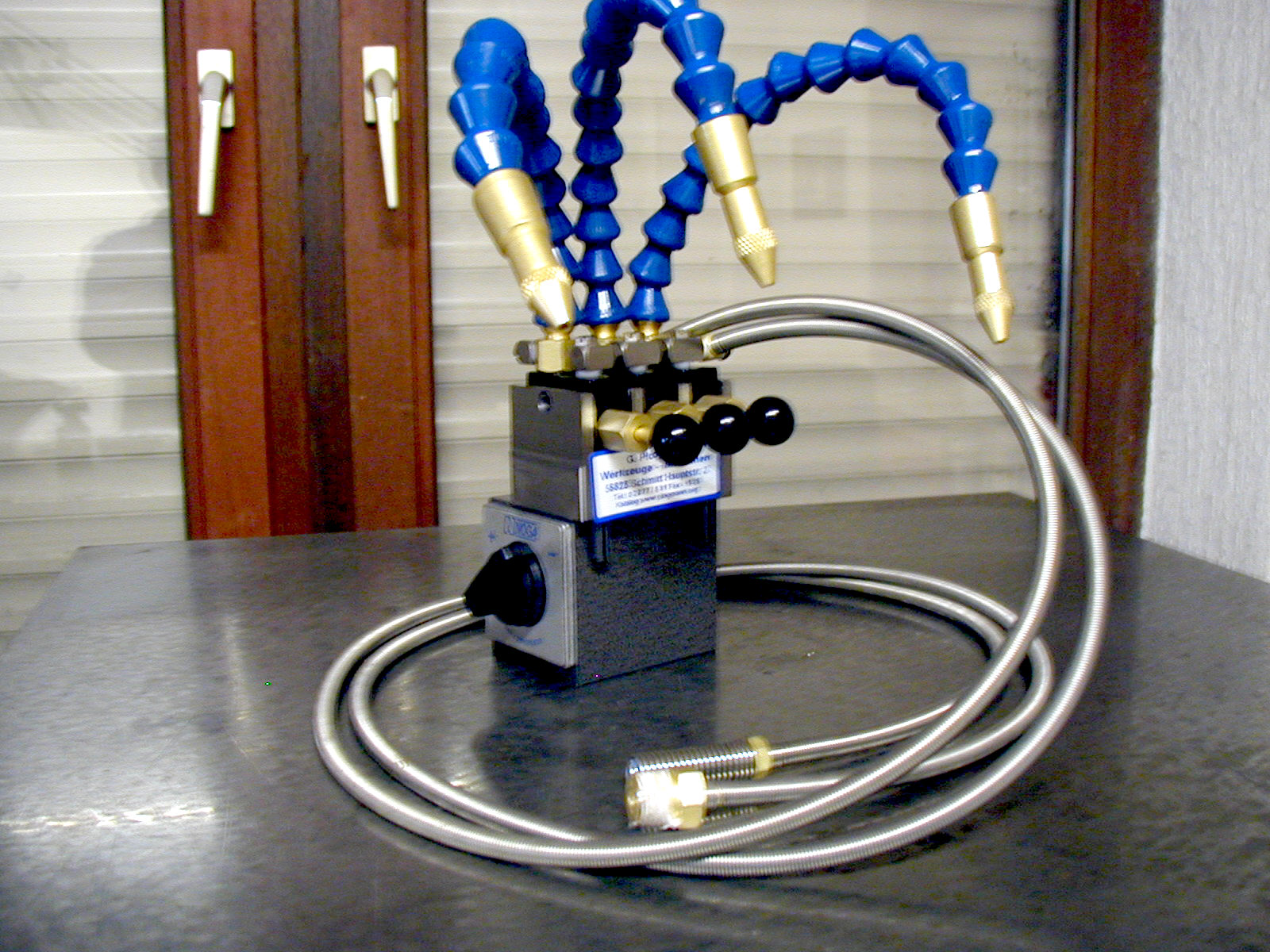

Neu mit 3 Sprühschläuchen als Sonderkonstruktion
MC 3703
|
Bestellnummer |
Benennung |
Größe |
Preis € Netto zzgl. MwSt. € |
Brutto inkl. 19% MwSt. |
Beschreibung |
Bild |
|

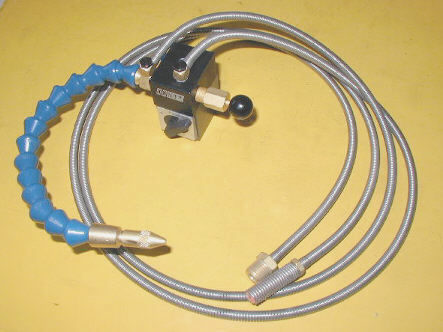

MZKMSPR . MC1700 |
Komplettsystem MC1700 = Magnetfuß + Ei/ Ausschalter + 2 Zufuhrschläuche 1m |
Gelenkschlauch hat 14 Elemente = 264mm Länge |
118,07 |
140,50 |
||
|
MZKMSPR . MC1800 |
Komplettsystem MC1800 = Magnetfuß + Ei/ Ausschalter + 2 Zufuhrschläuche 1m |
Gelenkschlauch hat 19 Elemente = 334 mm Länge |
122,16 |
145,37 |
||
|
MZKMSPR . MC2000 |
Komplettsystem MC2000 = Magnetfuß + Ei/ Ausschalter + 2 Zufuhrschläuche 1m |
Gelenkschlauch hat 29 Elemente = 479 mm Länge |
127,80 |
152,08 |
||
|
MZKMSPR . MC2702 |
Komplettsystem MC1700 = Magnetfuß + Ei/ Ausschalter + 2 Zufuhrschläuche 1m Ansaugschlauch org doppelt |
2 xGelenkschlauch mit 14 Elemente = 264mm Länge |
180,00 |
214,20 |
ähnlich aber 2 x 14 Elemente |
|
|
MZKMSPR MC3702 |
System MC1700 mit 2 Sprühschläuchen |
2x Gelenkschlauch 14 Elemente = 264mm |
167,23 |
199 |
||
|
MZKMSPR MC34330 |
System MC1410 mit 3 Sprühschläuchen |
3x Gelenkschlauch 14 Elemente = 264mm |
310,02 |
368,92 |
|
|
|

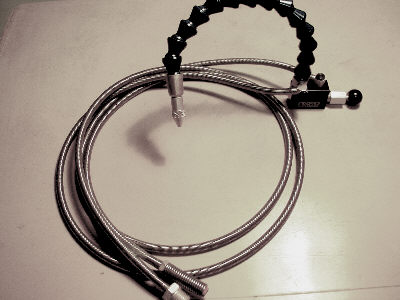

MZKMSPR . MC1410 |
Komplettsystem MC1410 = Ei/ Ausschalter + 1m Luftschlauch und 1m Ansaugschlauch |
Gelenkschlauch hat 14 Elemente = 264mm Länge |
81,56 |
97,06 |
||
|
MZKMSPR . MC1411 |
Komplettsystem ähnlich MC1410 1m Luftschlauch und 2m Ansaugschlauch |
Gelenkschlauch hat 14 Elemente = 264mm Länge |
89,62 |
106,65 |
Ansaugschlauch 2m |
Luftschlauch 1m |
|
MZKMSPR . MC1412 |
Komplettsystem ähnlich MC1410 2m Luftschlauch und 1m Ansaugschlauch |
Gelenkschlauch hat 14 Elemente = 264mm Länge |
89,67 |
106,71 |
Ansaugschlauch 1m |
Luftschlauch 2m |
|
MZKMSPR . MC1413 |
Komplettsystem ähnlich MC140 2m Luftschlauch und 2m Ansaugschlauch |
Gelenkschlauch hat 14 Elemente = 264mm Länge |
95,02 |
113,07 |
Ansaugschlauch 2m |
Luftschlauch 2m |
|
MZKMSPR . MC1510 |
Komplettsystem ähnlich MC1410 1m Luftschlauch und 1m Ansaugschlauch |
Gelenkschlauch hat 19 Elemente = 334mm Länge |
86,54 |
102,98 |
||
|
MZKMSPR . MC1511 |
Komplettsystem ähnlich MC1410 1m Luftschlauch und 2m Ansaugschlauch |
Gelenkschlauch hat 19 Elemente = 334mm Länge |
91,88 |
109,34 |
Ansaugschlauch 2m |
Luftschlauch 1m |
|
MZKMSPR . MC1512 |
Komplettsystem ähnlich MC1410 2m Luftschlauch und 1m Ansaugschlauch |
Gelenkschlauch hat 19 Elemente = 334mm Länge |
91,93 |
109,4 |
Ansaugschlauch 1m |
Luftschlauch 2m |
|
MZKMSPR . MC1513 |
Komplettsystem ähnlich MC140 2m Luftschlauch und 2m Ansaugschlauch |
Gelenkschlauch hat 19 Elemente = 334mm Länge |
97,28 |
115,76 |
Ansaugschlauch 2m |
Luftschlauch 2m |
|
MZKMSPR . MC1610 |
Komplettsystem ähnlich MC1410 1m Luftschlauch und 2m Ansaugschlauch |
Gelenkschlauch hat 29 Elemente = 479mm Länge |
92,18 |
109,69 |
||
|
MZKMSPR . MC1611 |
Komplettsystem ähnlich MC1410 1m Luftschlauch und 2m Ansaugschlauch |
Gelenkschlauch hat 29 Elemente = 479mm Länge |
97,53 |
116,06 |
Ansaugschlauch 2m |
Luftschlauch 1m |
|
MZKMSPR . MC1612 |
Komplettsystem ähnlich MC1410 2m Luftschlauch und 1m Ansaugschlauch |
Gelenkschlauch hat 29 Elemente = 479mm Länge |
97,57 |
116,11 |
Ansaugschlauch 1m |
Luftschlauch 2m |
|
MZKMSPR . MC1613 |
Komplettsystem ähnlich MC140 2m Luftschlauch und 2m Ansaugschlauch |
Gelenkschlauch hat 29 Elemente = 479mm Länge |
102,92 |
122,47 |
Ansaugschlauch 2m |
Luftschlauch 2m |
|
MZKMSPR . MC1711 |
Komplettsystem MC1711 ähnlich MC1700 1m Luftschlauch und 2m Ansaugschlauch |
Gelenkschlauch hat 14 Elemente = 264mm Länge |
129,81 |
154,47 |
Ansaugschlauch 2m |
Luftschlauch 1m |
|
MZKMSPR . MC1721 |
Komplettsystem MC1721 ähnlich MC1700 2m Luftschlauch und 1m Ansaugschlauch |
Gelenkschlauch hat 14 Elemente = 264mm Länge |
129,86 |
154,53 |
Ansaugschlauch 1m |
Luftschlauch 2m |
|
MZKMSPR . MC1731 |
Komplettsystem MC1731 ähnlich MC1700 2m Luftschlauch und 2m Ansaugschlauch |
Gelenkschlauch hat 14 Elemente = 264mm Länge |
135,38 |
161,1 |
Ansaugschlauch 2m |
Luftschlauch 2m |
|
MZKMSPR . MC1811 |
Komplettsystem MC1711 ähnlich MC1700 1m Luftschlauch und 2m Ansaugschlauch |
Gelenkschlauch hat 19 Elemente = 334mm Länge |
129,81 |
154,47 |
Ansaugschlauch 2m |
Luftschlauch 1m |
|
MZKMSPR . MC1821 |
Komplettsystem MC1721 ähnlich MC1700 2m Luftschlauch und 1m Ansaugschlauch |
Gelenkschlauch hat 19 Elemente = 334mm Länge |
129,86 |
154,53 |
Ansaugschlauch 1m |
Luftschlauch 2m |
|
MZKMSPR . MC1831 |
Komplettsystem MC1731 ähnlich MC1700 2m Luftschlauch und 2m Ansaugschlauch |
Gelenkschlauch hat 19 Elemente = 334mm Länge |
137,71 |
163,87 |
Ansaugschlauch 2m |
Luftschlauch 2m |
|
MZKMSPR . MC2011 |
Komplettsystem MC1711 ähnlich MC1700 1m Luftschlauch und 2m Ansaugschlauch |
Gelenkschlauch hat 29 Elemente = 479mm Länge |
137,97 |
164,18 |
Ansaugschlauch 2m |
Luftschlauch 1m |
|
MZKMSPR . MC2021 |
Komplettsystem MC1721 ähnlich MC1700 2m Luftschlauch und 1m Ansaugschlauch |
Gelenkschlauch hat 29 Elemente = 479mm Länge |
138,02 |
164,24 |
Ansaugschlauch 1m |
Luftschlauch 2m |
|
MZKMSPR . MC2031 |
Komplettsystem MC1731 ähnlich MC1700 2m Luftschlauch und 2m Ansaugschlauch |
Gelenkschlauch hat 29 Elemente = 479mm Länge |
143,54 |
170,81 |
Ansaugschlauch 2m |
Luftschlauch 2m |
|
|
Zubehör |
|
|
|
|
|
|
MZKMSPRWH1+BH |
Wandhalter zu 1ltr. Mit Behälter |
BXHXT 94x120x74 mm |
12 |
14,28 |
|
|
|
MZKMSPRWH5+BH |
Wandhalter zu 5ltr. Mit Behälter |
BXHXT 192x190x147 mm |
20,66 |
24,59 |
|
|
|

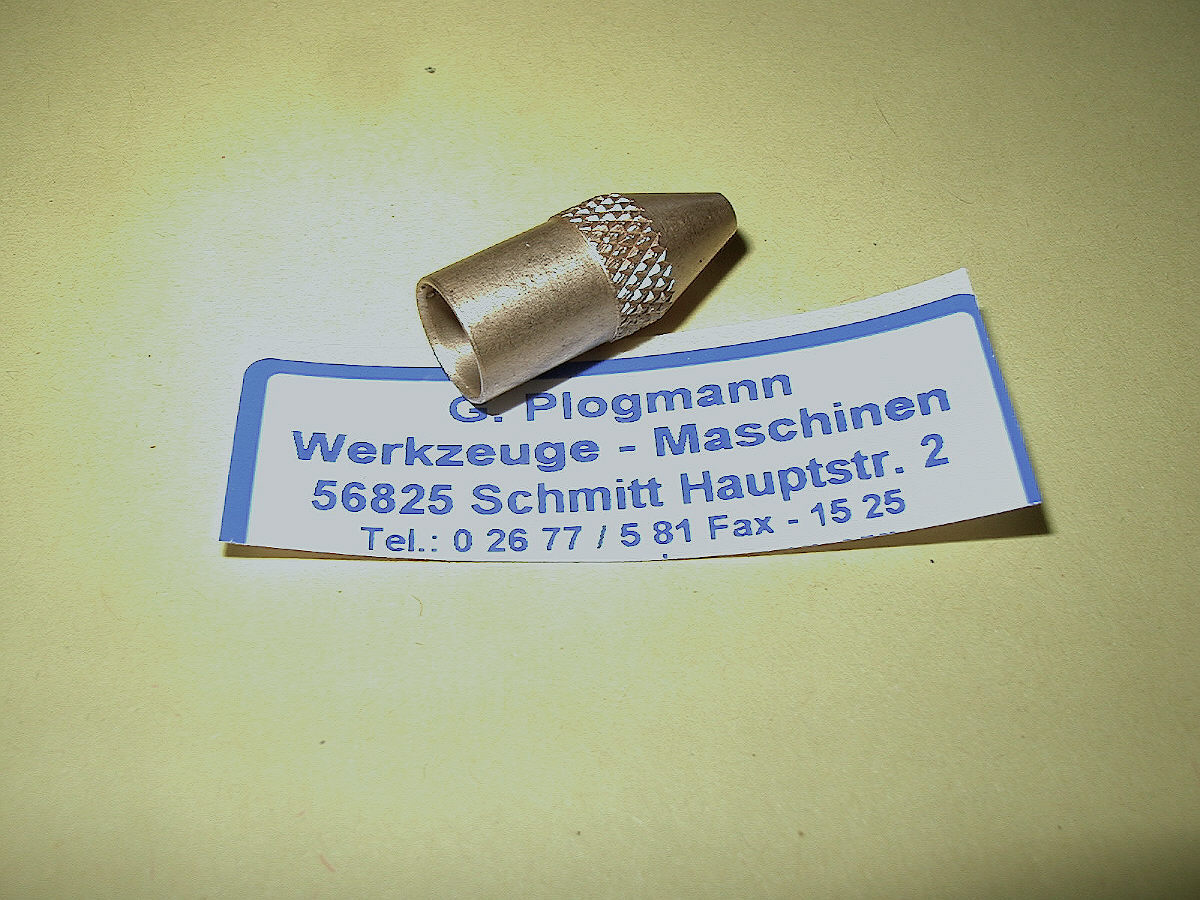

MZKMSPRMC0001 |
Düse |
Hülse |
4,00 |
4,76 |
|
|
|
MZKMSPRMC0101 |
Gelenkschlauch 14 Elemente mit Düse und Anschluss 264mm |
Passend zu Noga 14../17.. |
25,60 |
30,46 |
|
|
|
MZKMSPRMC0102 |
Gelenkschlauch 19 Elemente mit Düse und Anschluss 334 mm |
Passend zu Noga 18.. |
27,82 |
33,11 |
|
|
|
MZKMSPRMC0103 |
Gelenkschlauch 29 Elemente mit Düse und Anschluss 479 mm |
Passend zu Noga 20.. |
33,35 |
39,69 |
|
|
|
|
|
|
|
|
|
|
|
MZKMSPRMC0120 |
Einstelldüse ( Gehäuse ) Block von MC1400 |
Ersatzteil von MC14..
|
28,50 |
33,92 |
|
|
|
MZKMSPRMC0131 |
Einstelldüse ( Gehäuse ) Block von MC17/18/20 |
Bitte anfragen |
* |
* |
|
|
|
|
|
|
|
|
|
|
|
MZKMSPRMC0302 |
Banjo Schraube |
Mit Dichtung |
8,6 |
10,23 |
|
|
|
|
|
|
|
|
|
|
|
MZKMSPRMC0360 |
Siphon Schlauch MC0360 1m mit Metallschutz |
1 m Schlauchanschluss M5 |
14,09 |
16,77 |
|
|
|
MZKMSPRMC0361 |
Siphon Schlauch MC0311 2m mit Metallschutz |
2 m Schlauchanschluss M5 |
19,52 |
23,23 |
|
|
|

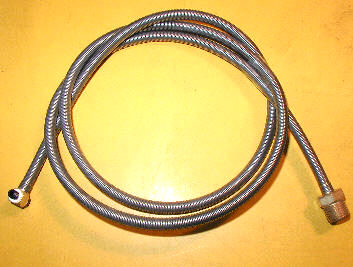

MZKMSPRMC0381 |
Luft Schlauch MC0380 1m mit Metallschutz |
1 m Schlauchanschluss M5 |
14,09 |
16,77 |
|
|
|
MZKMSPRMC0382 |
Luft Schlauch MC0302 2m mit Metallschutz |
2 m Schlauchanschluss M5 |
19,56 |
23,28 |
|
|
|
|
|
|
|
|
|
|
|
MZKMSPRMC0370Do |
Siphon Schlauch MC0360 1m Doppelanschluß NOGA |
1 m Schlauchanschluss M5 |
41,60 |
49,50 |
|
|
|
|
|
|
|
|
|
|
|
MZKMSPRMN037 |
Magnetfuß MNF037 schaltbar |
40X30x35mm 320N M5 |
25,80 |
30,70 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MZKMSPRNR1/8“ |
Verbindungselement Reduziernippel Ms58 |
Außen G1/8“ Innen G/1/4“ |
1,86 |
2,21 |
|
|
|
MZKMSPRSN1/4“ |
Einstecknippel 1/4“ |
Außen 1/4“ |
1,68 |
2,00 |
|
|
|
MZKMSPRSN1/4R |
Einstecknippel 1/4“ |
Außen 1/4“ RIE |
1,68 |
2,00 |
|
|
|
MZKMSPRSN1/8“ |
Einstecknippel 1/8“ zu 2/2 Wegventil |
Außen 1/8“ |
1,68 |
2,00 |
|
|
|
MZKMSPRV2/28R |
2/2 Wegventil 0-12 bar stromlos geschlossen |
Anschluss 1/8“ Innengewinde |
72,26 |
85,99 |
Noch 1 Stück |
|
|
MZKMSPRVS1/4“ |
Verschlussschraube 1/4“ Außen |
SW 17mm |
1,68 |
2,00 |
|
|
|
MZKMSPRVS1/8“ |
Verschlussschraube 1/8“ Außen |
SW 13mm |
1,68 |
2,00 |
|
|
|
MZKMSPRSN CKAL |
Stecknippel 1/4“ Innengewinde passt sofort auf Luftschlauch |
Innen G1/4“ Lama |
3,17 |
3,77 |
|
|
|
MZKMSPRSN CKAL |
Stecknippel 1/4“ Außengewinde |
Außen G1/4“ Lama |
3,17 |
3,77 |
|
|
|
|
|
|
|
|
|
|
Mit Elektromagnet !
Behälter mit Halterung

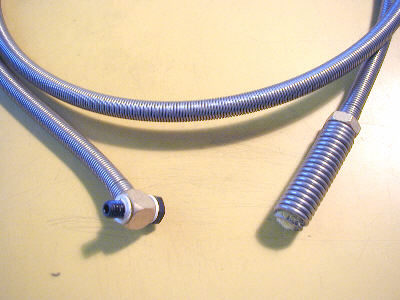

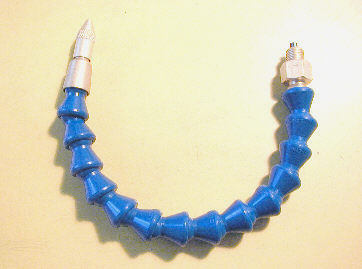

Gelenkschlauch 14 Elemente Ansaugschlauch Luftschlauch Einstecknippel 1/4“
