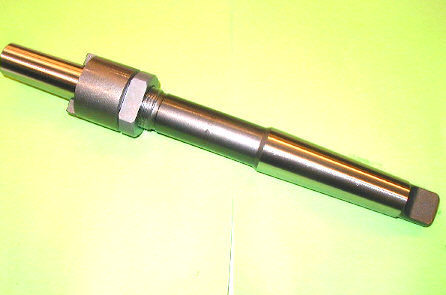

Aufsteckhalter zu Reibahlen Aufnahme des Wekzeugs 1:30
Neu mit Abdrückmutter
Maß A = Ausraglänge Spindelnase bis Hinterkante Reibahle
|
Bestellnummer |
Mk |
Ø an 1: 30 (Wekzeug ) |
Gesamt-länge |
Maß A |
Bestand |
Gewicht g |
Netto |
Brutto Inkl. MwSt 19% |
|
MZWAASH 2/10M |
2 |
10 |
220 |
105,8 |
0 |
450 |
25,58 |
30,43 |
|
MZWAASH 3/13M |
3 |
13 |
250 |
111,9 |
1 |
550 |
27,66 |
32,92 |
|
MZWAASH 3/16M |
3 |
16 |
261 |
117,9 |
1 |
740 |
29,7 |
35,34 |
|
MZWAASH 3/19M |
3 |
19 |
270 |
121,1 |
1 |
870 |
30,29 |
36,05 |
|
MZWAASH 3/22M |
3 |
22 |
278 |
122,1 |
1 |
1060 |
31,35 |
37,31 |
|
MZWAASH 4/19M |
4 |
19 |
298 |
125,6 |
0 |
1700 |
36,71 |
43,7 |
|
MZWAASH 4/22M |
4 |
22 |
312 |
132,6 |
0 |
1750 |
37,21 |
44,28 |
|
MZWAASH 4/27M |
4 |
27 |
325 |
137,6 |
1 |
1840 |
37,62 |
44,77 |
|
MZWAASH 4/32M |
4 |
32 |
345 |
148,9 |
0 |
3000 |
45,63 |
54,3 |
|
MZWAASH 5/27M |
5 |
27 |
359 |
139,6 |
1 |
4000 |
51.90 |
61,7 |
|
MZWAASH 5/32M |
5 |
32 |
376 |
147,9 |
0 |
5000 |
56,35 |
67,06 |
|
MZWAASH 5/40M |
5 |
40 |
396 |
157,9 |
0 |
7000 |
67,98 |
80,9 |
|
MZWAASH 5/50M |
5 |
50 |
416 |
167,9 |
0 |
8000 |
87,45 |
104,07 |
Sonderausführung MK mit Anzugsgewinde !
Werkzeug wird abgeändert !
Änderung auf Mk2 mit Anzugsgewinde M10 25,00 EUR + MwSt
Änderung auf Mk3 mit Anzugsgewinde M12 25,00 EUR + MwSt
Änderung auf Mk4 mit Anzugsgewinde M16 35,00 EUR + MwSt
Änderung auf Mk5 mit Anzugsgewinde M20 35,00 EUR + MwSt
Neu Neu Neu Neu Neu Neu Neu
Aufsteckhalter zu Reibahlen Aufnahme des Wekzeugs 1:30
Mit Weldon Schaft auf Kundenwunsch !
Abgeändert Weldonschaft auf Ø h7 gedreht !
Weldon Schaft weich, sonst gehärtet und geschliffen !
|
Bestellnummer |
Weldon |
Ø an 1: 30 (Wekzeug ) |
Gesamt-länge |
Maß C |
Bestand |
Gewicht g |
Netto |
Brutto Inkl. MwSt 19% |
|
MZWAASH25/22L |
Ø25 |
22 |
339 |
363 |
0 |
? |
130 |
154,7 |
|
MZWAASH20/22L |
Ø20 |
22 |
280 |
288 |
0 |
? |
103 |
122,57 |
|
MZWAASH32/27L |
Ø32 |
27 |
267 |
282 |
1 |
1750 |
131,2 |
156,13 |
|
MZWAASH25/27K |
Ø25 |
27 |
190 |
205 |
0 |
? |
110 |
130,9 |
|
MZWAASH32/32L |
Ø32 |
32 |
286 |
301 |
0 |
? |
141,5 |
168,39 |
|
MZWAASH32/32K |
Ø32 |
32 |
201 |
301 |
0 |
? |
116 |
138,04 |
|
MZWAASH32/40L |
Ø32 |
40 |
306 |
225 |
0 |
? |
155 |
184,45 |
|
MZWAASH32/40K |
Ø32 |
40 |
229 |
244 |
0 |
? |
138 |
164,22 |
|
MZWAASH32/40K |
Ø32 |
50 |
326 |
341 |
0 |
? |
175 |
208,25 |
|
MZWAASH32/40K |
Ø32 |
50 |
249 |
264 |
0 |
? |
160 |
190,4 |
Längen Maße mit Toleranz +-5mm
Maß C = Gesamtlänge Incl. Reibahle - Eintauchtief + Maß A Weldonaufnahme
MZWAASH32/27L = 270-62+ 80 = 282mm
Maß A bei Weldonschaft Sk40 Ø 16 mm A 63 Ø 48 Eintauchtiefe = 52mm
Maß A bei Weldonschaft Sk40 Ø 20 mm A 63 Ø 53 Eintauchtiefe = 55mm
Maß A bei Weldonschaft Sk40 Ø 25 mm A 80 Ø 65 Eintauchtiefe = 59mm
Maß A bei Weldonschaft Sk40 Ø 32 mm A 80 Ø 72 Eintauchtiefe = 62mm
Version Austreiblappen
Sk40 / Mk3 Maß A = 65mm
Komplett M aschinennase Sk40 bist Vorderkante Reibahle
Mk 3 / 13mm für Ø30-31mm = A ca. 225mm
Mk 3 / 16mm für Ø32-35mm = A ca. 235mm
Mk 3 / 19mm für Ø36-42mm = A ca. 242mm
Mk 3 / 22mm für Ø43-50mm = A ca. 245mm
Sk40 / Mk4 Maß A = 95mm
Mk 4 / 27mm für Ø51-60mm = A ca. 350mm
Mk 4 / 32mm für Ø61-70mm = A ca. 370mm
Sk40 / Mk5 Maß A = 95mm
Mk 5 / 40mm für Ø71-80mm = A ca. 365 mm
