Bezeichnung: Ständerbohrmaschine mit Mk4

Hersteller: VEB WMK „Fritz Heckert“ WMW / SAMAG 07318 Saalfeld Tel. 03671/5850

Type: BK 25 AIII

Fabrik- Nr. 11013

Baujahr : ca. 1966 Zustand 70% zu neu

Platzbedarf: BxTxH ohne Kreuztisch und Späneschutz aber mit Kühlmitteleinr. 800x 950 x 2650 mm

Höhe: min. 2370 mm max. 2650 mm

Gewicht: 1000 kg ohne Zubehör !

Standort: 56825 Schmitt

Zustand : ca. 70% zu neu .

Arbeitsbereich

max. Bohrdurchmesser : Ø 49 mm

Ausladung: 315 mm

Entf. v. Spindel zu Tisch : min. 155 mm max.710 mm

Entf. von Spindel bis Grundplatte: bei Abbau vom Tisch 970 - 1250 mm

Spindel:

Anzahl 1 ; Kegel: Mk4 ; Hub : 200mm ;

Rechts-Linkslauf : ja , mit automatisierter Gewindeschneideinrichtung . Vorschub: ja

Drehzahlen: über Getriebe 9 Stufen

63/ 90/ 125/ 180/ 250/ 355/ 500/710/ 1000/ U/min.

Vorschub: ja 0,08 / 0,11 / 0,16 / 0,22 / 0,32 / 0,45 / 0,63 / 0,90/1,20 mm/U

Bohrtisch: Eine Ebene Fläche 705 x 590 mit Rinne ohne 550 x 450 mm

Nutenanzahl 3 Stck. Breite: 18 mm Abstand: 140mm

Grundplatte :

Aufspannfläche :

Nuten : 2 Stck. Breite : Abstand:

Maschinen wird ohne Garantie verkauft. An privat wird alle gebrauchten Gegendstände als Ersatzteilträger ohne Rückgaberecht verkauft.

Zubehör : Kühlmitteleinrichtung . Bild ist nicht maßgeblich!

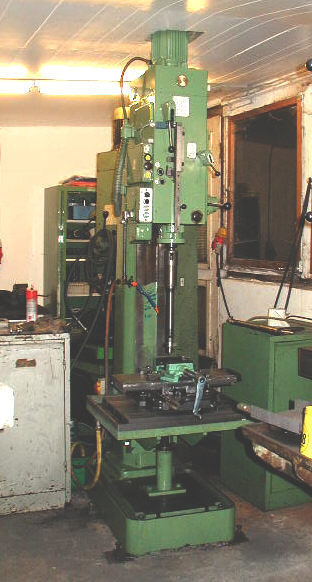

Im Bild: original aber ohne (Kreuzschiebeschlitten )

Schiebeschlitten und Schraubstock sind Zubehörteile !

Anmerkung zu Schiebeschlitten : Dieser Kreuztisch wurden von uns entwickelt und hat ein Gebrauchsmusterschutz erhalten.

Sie können diesen Kreuzschiebeschlitten wie eine Radialbohrmaschinen bedienen. Wobei sie die Achsen einzeln verschieben und die lage der zweiten Achse stabil bleibt. Der Schraubstock sitz auf einer 0 Position x Mitte Backe y 0 = fete Backe. Dieser Tsich hat Handräder die über Zahnstangen den Tisch verschieben. Dabei können Sie die Position über Maßstäbe und Nonien ablesen. Eine zusätzliche feinverstellung ist noch eingearbeitet , wir aber bei Zahnstangenausrüstung nicht benötigt. Ein Streckenrastesytem ist eine güstiges Hilfsmittel bei Sreien Bearbeitung.Weitere Angaben finden Sie im Angebot zum KSS160 .
