Maschinenkarte Fräsmaschinen

Benennung: Werkzeugfräse

Baumuster: FN 40

Hersteller: Tos

Baujahr: 1975

Fabrik. Nr. 0060723

Flächenbedarf: L x B x H

Gewicht 1750 kg ohne Vertikalfräskopf

mit festem Winkeltisch. Kompl. ca.2250 kg

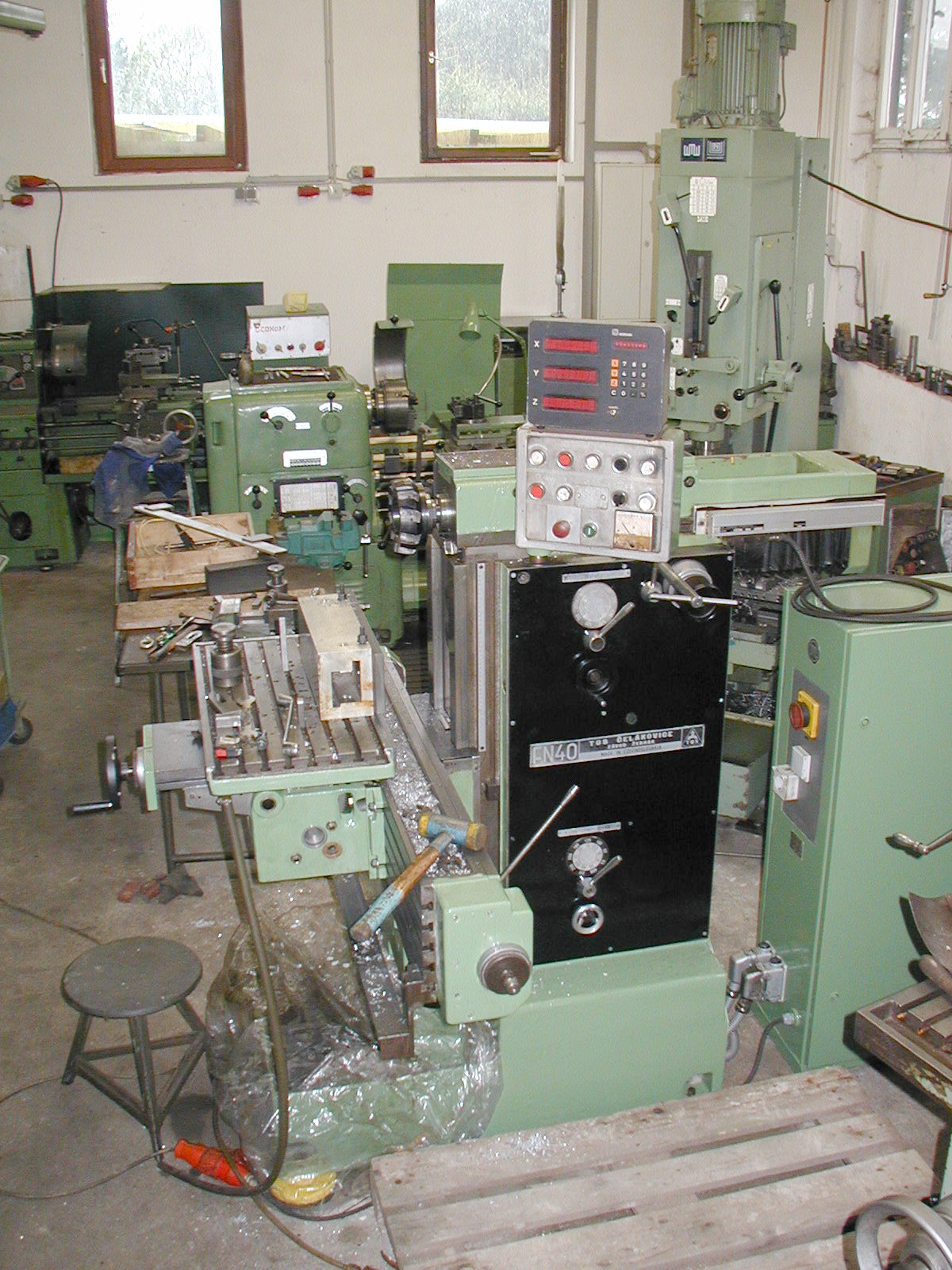

Bild 1

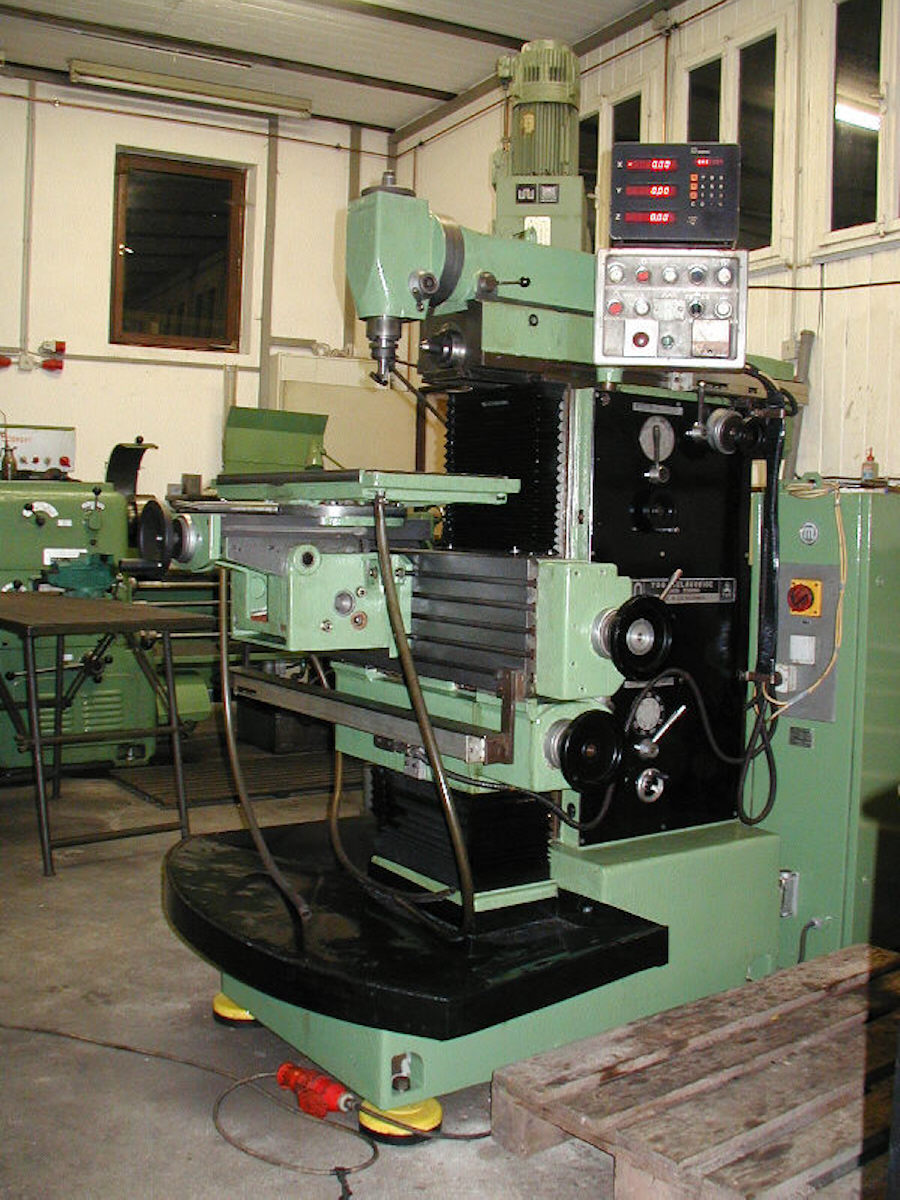

Bild groß 2

Arbeitsbereich:

Tischgröße 360 x660

Fahrweg X 700mm

Fahrweg Y 300mm

Fahrweg Z 400 mm

Abstand Spindelmitte Ständer:

Abstand Spindelnase Tisch: mm

Abstand horizontal Spindelmitte / Tisch

min max.

   Abstand   Spindelmitte / Unterkante Gegenlager

                                                                             max.  Fräser Ø  mit Gegenlager.

Spindelaufnahmen:   Sk40

Spindelkopf

Schwenkbereich  360 °

Pinole:

Hub:  90mm

Tisch:

Aufspannfläche: 360 x 660mm

T-Nuten Anzahl 6 Breite: 14 mm Abstand 45mm

Tisch in allen  Achsen  schwenkbar .

In  Tischachse  um  360 °. In horizontaler  Bearbeitung  kann  Sie als

Bohrwerk eingesetzt werden.  Tisch ist in Y-Achse zusätzlich verschiebbar. 200 mm .

Drehzahlen: 40/50/63/(80/100/125/169/200/250/315/400/630/800/ 1000/1250/1600/2000/ U /min.

Vorschübe: X / Y/ Z Achse 18 Stck. 8-400mm/min

8/12/16/20/25/31/40/50/63/80/100/125/160/200/250/315/400 mm/min

Kühlmitteleinrichtung: ja

Bemerkung: Maschine in sehr guten  Zustand . Wir haben eine Reparatur ausführen müssen. Maschinen wurde kompl. gereinigt. Die Abdeckung in Z-Achse  wurde erneuert. Maschine wurde gestrichen  und  Tisch überarbeitet.

Zubehör: Digitalanzeige  in drei Achsen  mit Nullpunkt.
