Maschinenkarte Fräsmaschinen

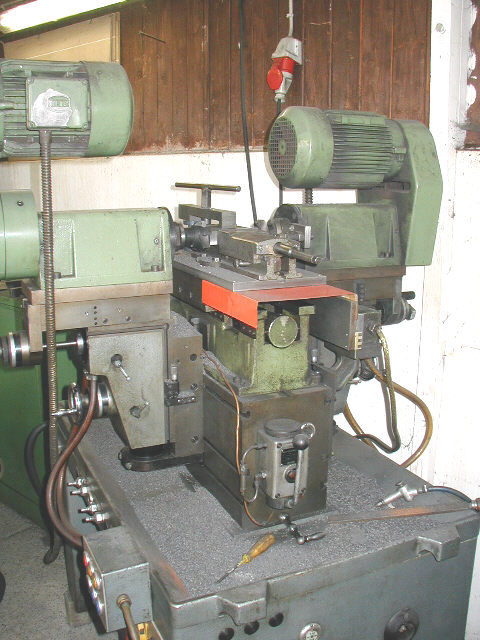

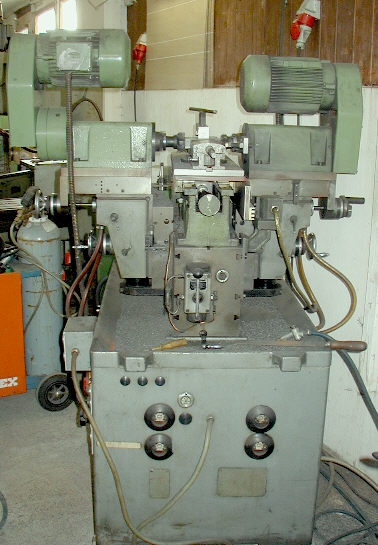

Benennung: Doppelfräse Baumuster: Sondermaschine

Hersteller: RUSS / Leitz /AXA DIV. Baujahr: ca. 1980 Umbau 1993

Lieferer: WAGNER Fabrik. Nr. 0

Flächenbedarf B x T x H 1400x 1600x 1600mm

Gewicht: ca. 1300 kg

Die Maschinen wird zum Fräsen von gegenüberliegenden Flächen benutz.

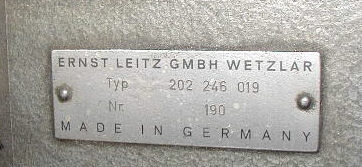

Sie ist im Grundgestell und Elektrik von der Firma Leitz gebaut. Die Schlitten Y und Z Achse sind ebenfalls von Leitz. Der Schlitten X Achse ist elektromechanisch. Mit regelbarem Motor. Die Achse fährt in Eilgang dann in Vorschub und anschließend in Eilrücklauf. Die Z - Achse kann pneumatisch abheben. Hersteller des Schlitten ist SSD Elektromaschinen GmbH & Co KG Salzbergen .

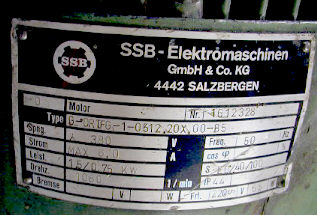

Elektromotor TYP G-DRTG-1-0512.20x.00-B5 Nr. 1612328 380V 6,0 A

1,5/ 0,75 kW 1080 U/min.

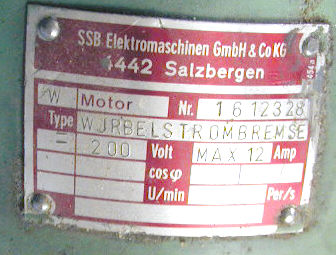

Bremse WJRBELSTOMBREMSE

Getriebe TYP 1 B5 Nr. 279 180 1: 2,5

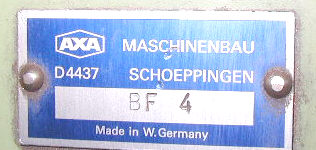

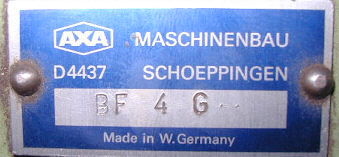

AXA Einheiten 1 x BF 4 G + 1 x BF 4

Arbeitsbereich:

Fahrweg X 270mm Automation : EILGANG / VORSCHUB / Rücklauf

Fahrweg Y ca.120mm Verstellbereich von Hand

Fahrweg Z ca. 120mm Verstellbereich von Hand 0,02mm Skala

Fräsbreite max. 240mm

Spannweite Hydraulik- Schraubstock Hilma 166mm

Spindelaufnahmen: Sk40

Zubehör: 2 Fräser mit Aufnahme

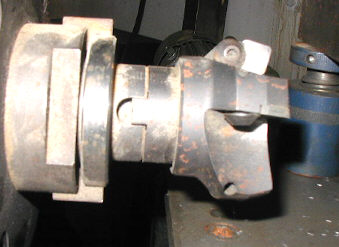

1 Fräser = JONGEN 45FP-052-07-22 ca. 75% zu neu .

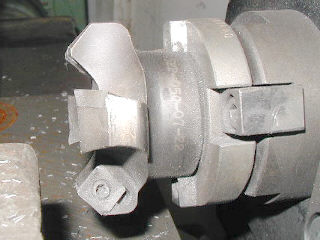

1 Fräser = Planfräser 75 ° 4 Z Ø 63mm 96% zu neu .

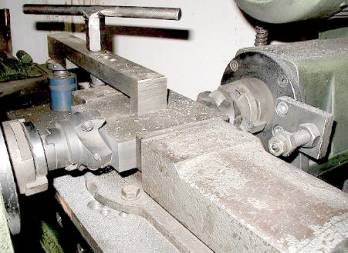

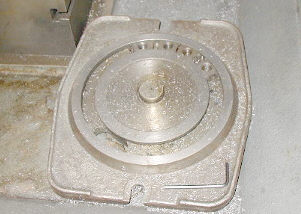

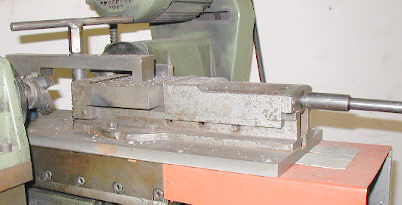

Hilma Schraubstock mit beiliegender Schwenkplatte .

Mit Spannpratze und Spannbock .

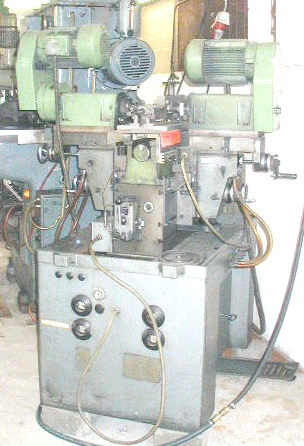

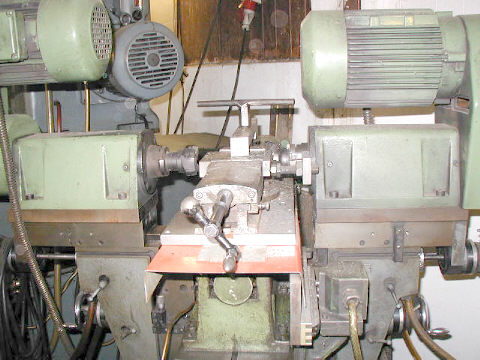

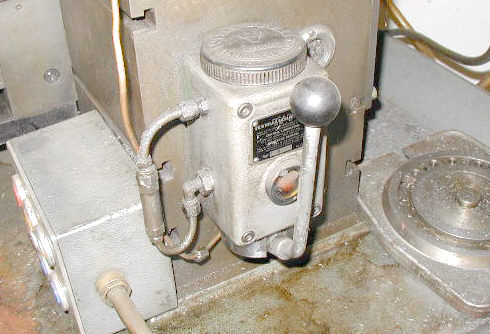

Bilder: Bild1 ; Bild 2 ; Bild 3 ;Bild 4 ;Fräser links ; Fräser R ; Schraubstock ; Schraubstock 2 ; Zentralschmierung ; Nockenbahn ;

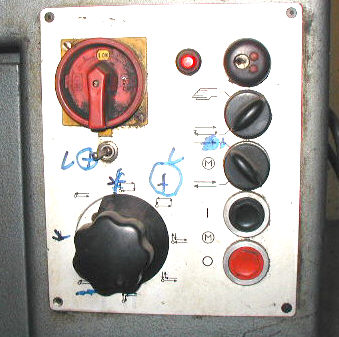

Zustellung ; Schild Zustellung ; Schalter 1 ; Schalter 2 ;

AXA 1 ; AXA 2 ; Motor 1 ; Motor 2 ;

Verkaufspreis Siehe Katalog.
