Maschinenkarte Fräsmaschinen

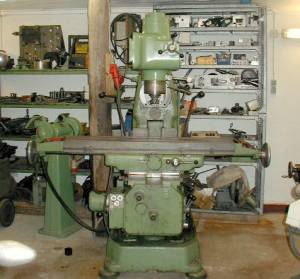

Benennung:  Werkzeugfräse                                  Baumuster: FWSU 13/1

Hersteller:  Klopp Solingen                                  Baujahr: ca.1970

Fabrik. Nr.

 B x T x H 2280 x 3050 x 2070 mm

Gewicht  2900kg





























Arbeitsbereich:

Arbeitstisch:  Aufspannfläche  300x1300mm

Aufspannnuten : 3 Stck.  Breite   14mm     Abstand   63mm

Fahrweg   X  1000 mm

Fahrweg   Y    360 mm

Fahrweg   Z    450 mm

Schwenkbereich in Z Achse  45 °



Abstände   horizontal  Spindelmitte  bis Tischoberkante  15- 465mm

                                   Spindelmitte  bis  Unterkante Gegenhalter  150mm

Vertikalspindel   Kopf bis Tischfläche  55-555mm

                               Spindelmitte bis Ständer  355mm







Spindelaufnahmen:   Sk40

Spindelkopf

Schwenkbereich  je 50 ° (90°)

Pinole:

Hub:  100mm



Drehzahlen:   12 Stufen  22,4-1000 U/min horizontal  31,5-1400U/min vertikal



Vorschübe:  X/Y Achse  18 Stck. 12,5-630 mm/min

                                         Eilgang 1250/2500 mm/min

                   Z Achse      18 Stck.   6,3- 315 mm/min

                                               Eilgang    630/1250mm/min





Kühlmitteleinrichtung: ja

Anschlusswert   7,1 kW













Zubehör: 4 lange Frässpindeln





Preis siehe  Preisliste
