Maschinenkarte Fräsmaschinen

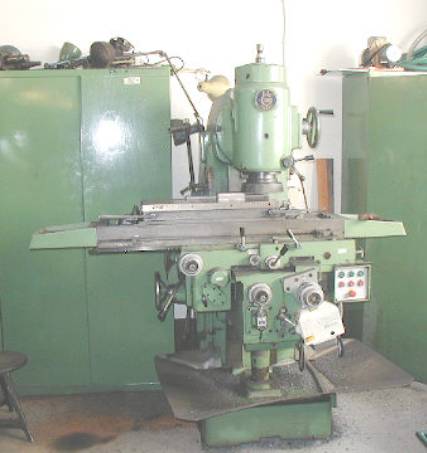

Benennung: Vertikalfräse Baumuster: WMV-1100

Hersteller: Watcheon Baujahr: 1982

Lieferer Fabrik. Nr.

Flächenbedarf L x B x H

Gewicht: 2500 kg

Arbeitsbereich:

Tischgröße 280 x1100mm

Fahrweg X 740mm Abstand Spindelnase Tisch: 30-410 mm

Fahrweg Y 310mm Abstand Spindelmitte Ständer:

Fahrweg Z 380mm Abstand horizontal Spindelmitte / Tisch

min. max.

Abstand Spindelmitte / Unterkante Gegenlager

max. Fräser Ø mit Gegenlager.

Spindelaufnahmen: Sk50

Spindelkopf Sk50

Schwenkbereich 45 ° links / rechts

Pinole ja

Hub: 90mm

Tisch:

Aufspannfläche:

280 x11000mm

T-Nuten Anzahl 3 Breite: 16 Abstand: 60mm

Drehzahlen: 90 / 130 / 180 / 265 / 370 / 520 / 715 / 990 / 1400 U /min.

Vorschübe: X- Achse 13 / 18 / 27 / 34 / 51 / 73 / 106 / 156 / 223 / 285 / 422 / 600 / mm /min. + Eilgang

y- Achse 0-400 mm/min + Eilgang Nachbau

z- Achse nur Eilgang.

Kühlmitteleinrichtung: ja

Bemerkung: Maschine in sehr guten Zustand ist bei Vorbesitzer zum Nutenfräsen eingesetzt worden. Bei uns wurde die Maschine meist mit Magnettisch benutzt.

Magnettisch gehört nicht zur Maschine.

Zubehör: kein Zubehör.

Werkzeugaufnahmen nach Absprache.

Reduzierhülsen Sk50 /Sk40

Fräsdorne

Weldonaufnahmen

Spannfutter.

Bohrfutter

Verkaufspreis Siehe Katalog.
