Verlängerung DIN 228 A mit Anzug- Gewinde!

auf DIN 228 B für Austreiblappen

+ DIN 228 A mit Anzug- Gewinde

Neu!

Bild von Probe Bearbeitung Verlängerung DIN 228 Mk2 / Mk2 je Form AB

Bohrwerk hat Sk40 Aufnahme / Reduzierung auf Mk2 Verlängerung DIN 228 Mk2 / Mk2 je Form A ,

Spannzangen-Futter ER25 mit Zweischneider Ø 20mm.

Verlängerung Mk2 mit M10 auf Mk2 mit M10 . Bilder nur Muster Anzuggewinde

Bestand 0 auf Anfrage Lieferzeit ca. 4 Wochen

Wir ändern diese Verlängerungen Div. Hersteller von Typ B auf Typ A.

Dabei bekommt der Kegel zur Maschine ein Gewinde nach Norm 228 / A.

Die Werkzeugaufnahme DIN 228 B erhält eine Anzugs Schraube nach DIN 228 A.

Sie können nun mit Bohrer und Fräser arbeiten. Bei Fräsarbeiten muss zum Wechsel

die Verlängerung aus der Maschine genommen werden.

Bei arbeiten mit Bohrer usw. kann der Gewindestift leicht entfernt werden.

Bestellnummer Typ	MK- Außen DIN 228 A	Gewinde Masch.	MK- Innen DIN 228 A	Gewindestift M	D Ø mm	L	A	Gewicht- g	Bestand Soll
MZWAVH282 A/2BA	Mk2	M10	Mk2	M10	Ø30	160 mm	100mm	460g	2
MZWAVH282 2A/3BA	Mk2	M10	Mk3	M12	Ø36	181 mm	121mm	840g	1
MZWAVH282 3A/2BA	Mk3	M12	Mk2		Ø30		100mm	550g	Anfrage
MZWAVH282 3A/3BA	Mk3	M12	Mk3		Ø36		121mm	860g	1
MZWAVH282 3A/4BA	Mk3	M12	Mk4		Ø36		146mm	1550g	Anfrage
MZWAVH282 4A/2BA	Mk4	M16	Mk2		Ø30		98mm	850g	Anfrage
MZWAVH282 4A/3BA	Mk4	M16	Mk3		Ø36		123mm	1300g	Anfrage
MZWAVH282 4A/4BA	Mk4	M16	Mk4		Ø48		148mm	1900g	Anfrage

Verlängerung DIN 228 A mit Anzug-Gewinde!

auf DIN 228 B für Austreiblappen

Verlängerung Mk2 A mit M10 auf Mk2 B mit Austreiblappen Verlängerung Mk2 A mit M10 auf Mk3 B mit Austreiblappen

Bestand 0 auf Anfrage Lieferzeit ca. 4 Wochen

Wir ändern diese Verlängerungen (Bison) von Typ B auf Typ A außen.

Bestellnummer Typ	MK- Außen DIN 228 A	Gewinde	MK- InnenDIN 228 B	D Ø mm	L	A	Gewicht- g	Bestand Soll
MZWAVH282	Mk1	M 6	Mk1	Ø20		83mm	190g	Anfrage
MZWAVH282	Mk1	M 6	Mk2	Ø30		98mm	340g	Anfrage
MZWAVH282	Mk1	M 6	Mk3	Ø36		121mm	400g	Anfrage
MZWAVH282 2A/1B	Mk2	M10	Mk1	Ø20		85mm	250g	0
MZWAVH282 2A/2B	Mk2	M10	Mk2	Ø30	160 mm	100mm	460g	0
MZWAVH282 2A/3B	Mk2	M10	Mk3	Ø36	181 mm	121mm	840g	2
MZWAVH282 2A/4B	Mk2	M10	Mk4	Ø48		146mm	930g	1
MZWAVH282	Mk3	M12	Mk1	Ø20		81mm	400g	Anfrage
MZWAVH282	Mk3	M12	Mk2	Ø30		100mm	550g	Anfrage
MZWAVH282 3A/3B	Mk3	M12	Mk3	Ø36		121mm	860g	0
MZWAVH282	Mk3	M12	Mk4	Ø36		146mm	1550g	Anfrage
MZWAVH282	Mk3	M12	Mk5	Ø36		181mm	2500g	Anfrage
								Anfrage
MZWAVH282	Mk4	M16	Mk1	Ø20		83mm	800g	Anfrage
MZWAVH282	Mk4	M16	Mk2	Ø30		98mm	850g	Anfrage
MZWAVH282	Mk4	M16	Mk3	Ø36		123mm	1300g	Anfrage
MZWAVH282 4A/4B	Mk4	M16	Mk4	Ø48		148mm	1900g	Anfrage

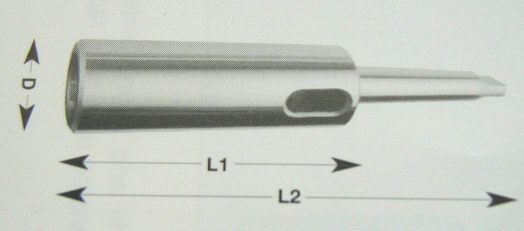

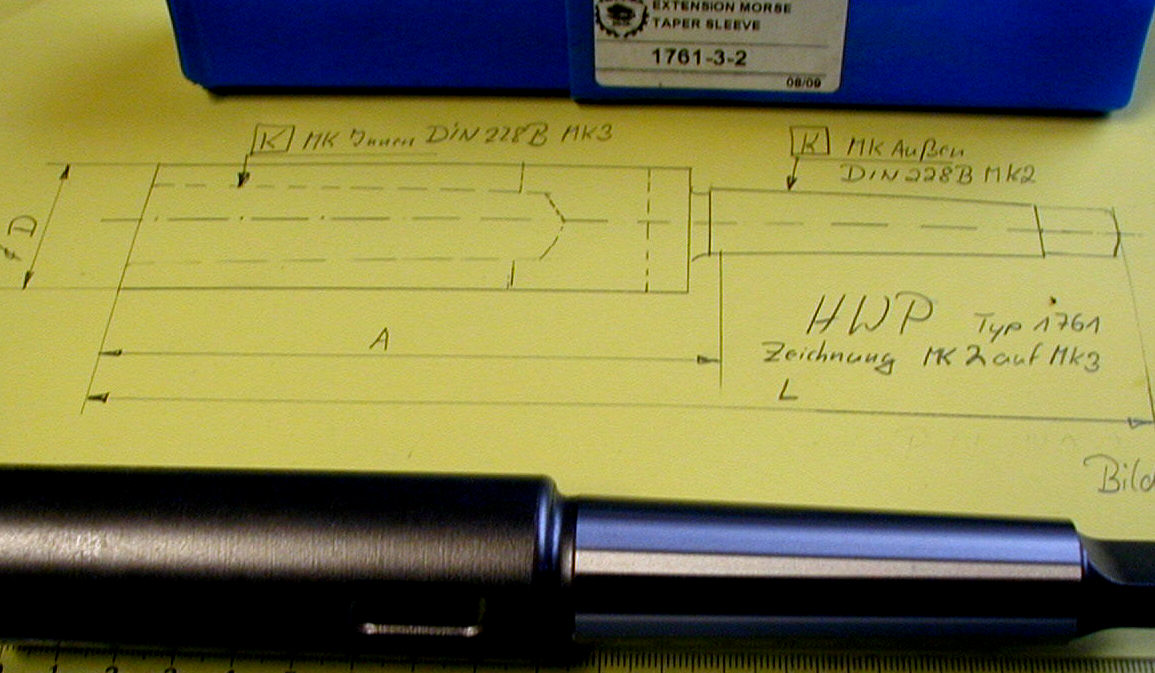

Verlängerungen DIN 2187

BISON

TYP 1761

Made in EUROPE

Tragfläche (Mk) geschliffen

Einsatzgehärtet Tiefe 0,7mm HRC 58+-2

Außen Ø D gedreht ! Kann spanabnehmend bearbeitet werden.

Laut Katalog: komplett gehärtet, innen und außen geschliffen.

Alle solch hinterlegten Größen mit besonderer Vorsicht einsetzen.
Diese dienen nur als besondere Notlösung !

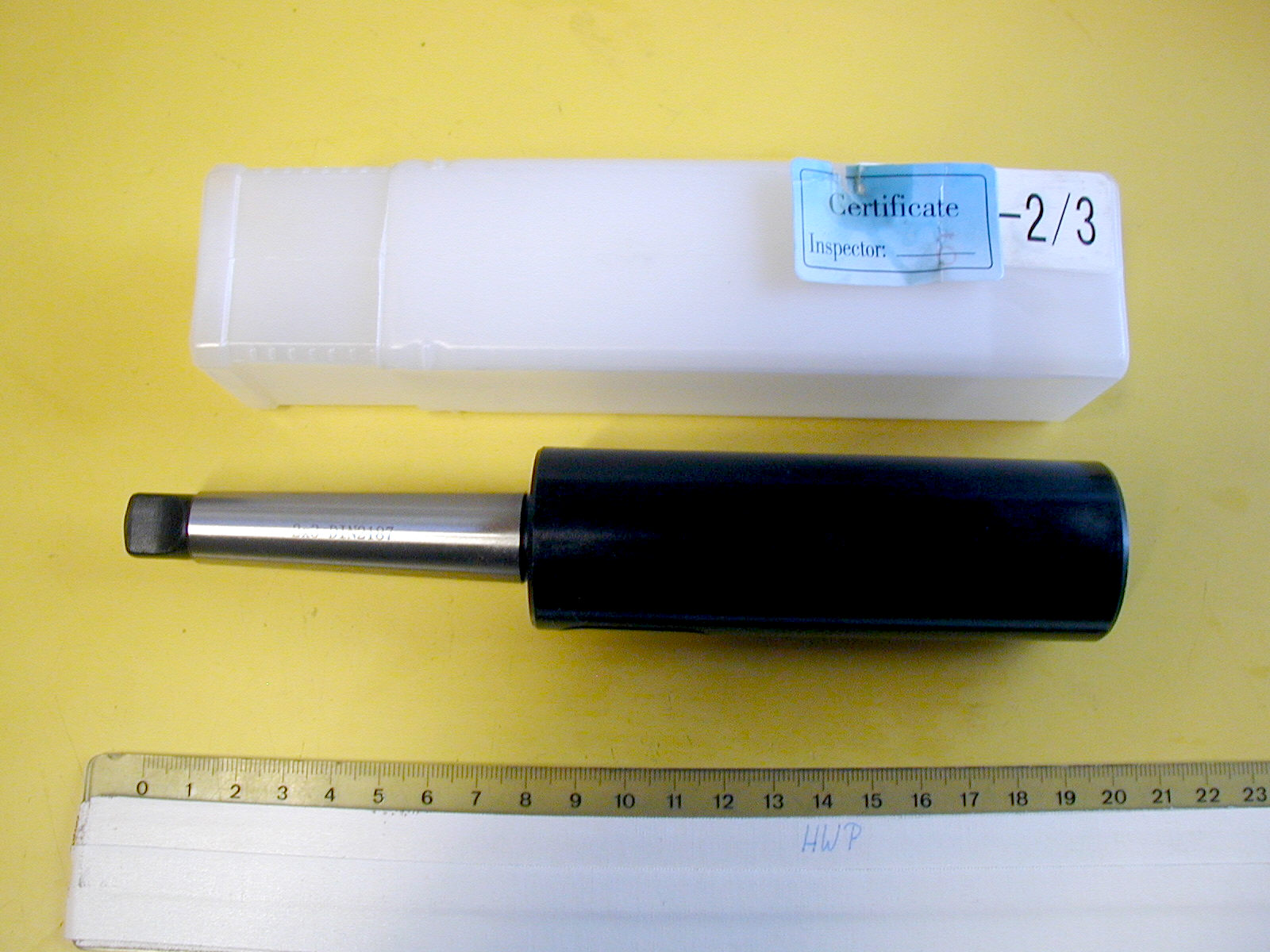

BISON Typ 1762

Made in EUROPE

Tragfläche (Mk) geschliffen

Einsatzgehärtet Tiefe 0,7mm HRC 58+-2

Außen Ø D geschliffen und gehärtet.

Laut Katalog: Führungsflächen gehärtet außen und innen geschliffen.

Verlängerungen DIN 2187

Mk = Mk und Reduzierung Div. Herkunft

Die Verlängerungen sind gehärtet und geschliffen

BISON

Made in EUROPE

Typ 1765 lange Ausführung

Kegelflächen gehärtet und geschliffen.

Lange Verlängerungen Preise bitte anfragen.

Lieferzeit Bestand 0 3 bis 4 KW
