Spanneisen Satz Darstellung
Typ Treppenkrallen mit Spannunterlagen
Katalog Bild Darstellung 1
Spannmaterial mit Treppenkrallen Stufung 3,5 mm
Darstellung 2
Katalog Bild Darstellung 3 /
Darstellung 4
Stand 09.11.2022

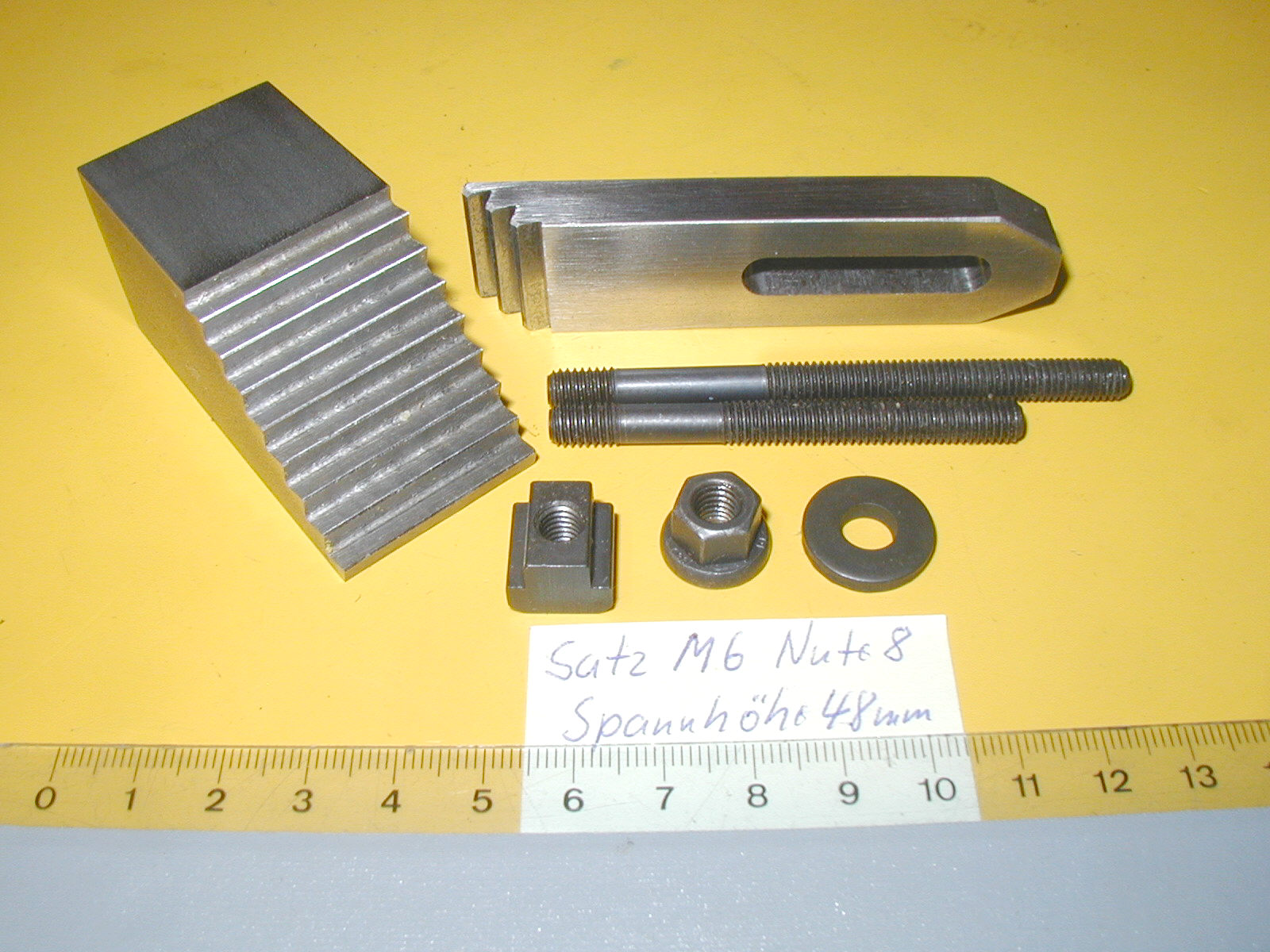

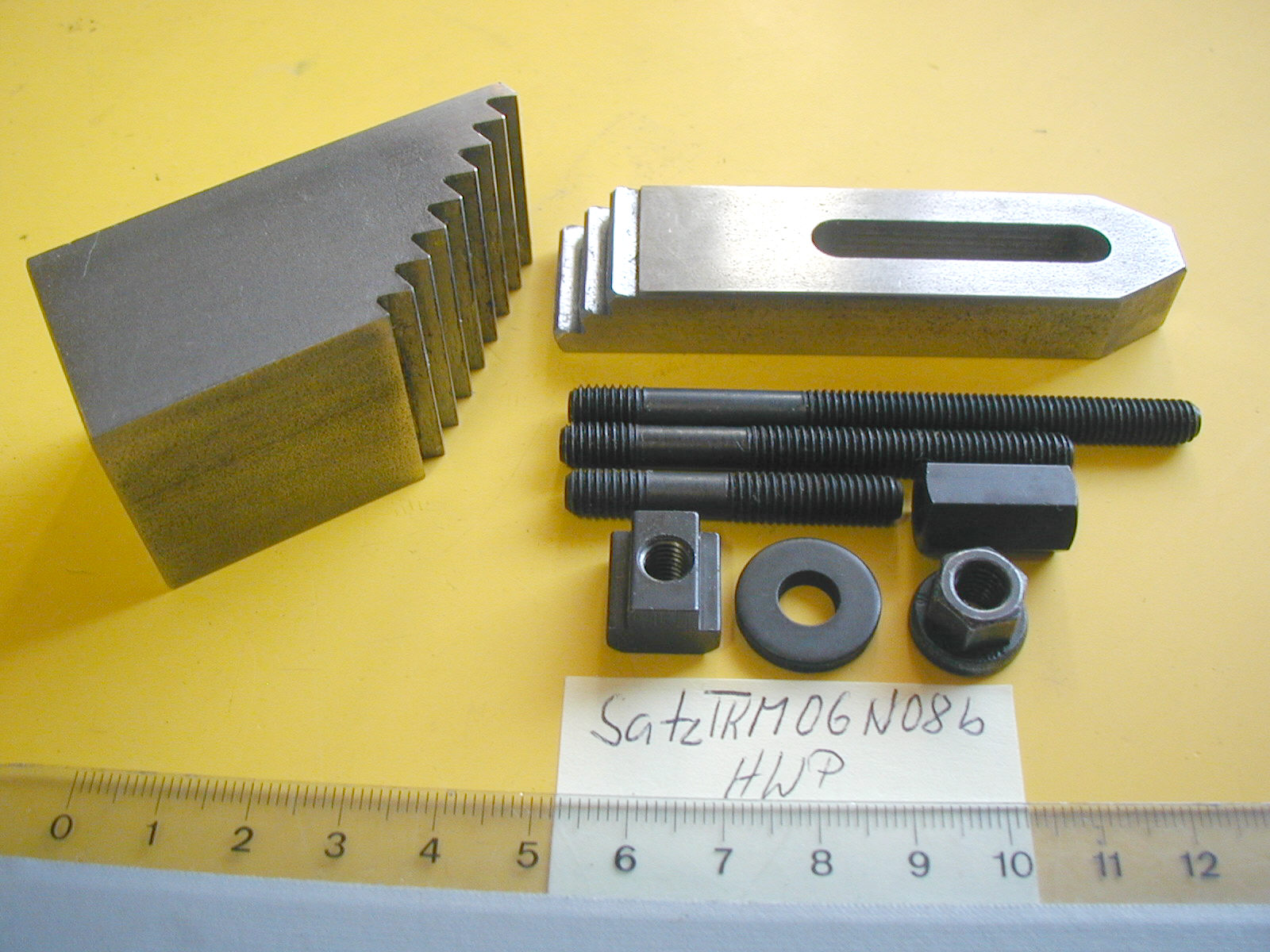

Spannmittel Satz M6 Spannpratzen mit Spannunterlagen 54
Typ Treppenkrallen mit Spannunterlagen
Made in Germany
Beschreibung
Unterlage Lage flach kann zu Spannhöhe von 0 bis 29 mm verwand werden.
Unterlage Lage hochkant kann zu Spannhöhe von 25 bis 54 mm verwand werden.
Die Spanneisen und Unterlagen sind aus Vergütungsstahl C45 +C EN 10277/10278, blank gezogen. Auflage, Nute, Schräge und Treppen sind mechanisch bearbeitet. Sonstige Flächen geschliffen. Das Material hat eine Zugfestigkeit von ca. 650- 800 N/mm².
Schrauben , Muttern, T-Nutensteine, Scheiben usw. sind von Firma AMF.
DIN 808 M6 Güte10 , DIN 6379 M6 Festigkeit 10.9 ,
Ein Stück / ein Satz besteht aus ! Siehe Tabelle.
Bestellnummer: MZESPWSATM06a
Stück. |
Bestellnummer |
Bezeichnung |
DIN |
Größe |
Gewicht g |
Firma /Nr. |
1 |
MZESPFTK0783PR |
Spanneisen mit Treppenkrallen |
Ähnlich 6314 |
Nute 7 L 83mm Q 20 x 10 mm |
116 |
= Bestelln. |
1 |
MZESUTA25B30L59 |
Unterlagen mit Treppenkrallen |
Ohne |
A25 B30 L 59mm Z 8 |
268 |
= Bestelln. |
1 |
MZESPNS08/06A |
T-Nutenstein 8/ M6 |
508 |
8 / M6 |
9 |
80002 |
0 |
MZESPS06/032A |
Stiftschrauben M 6x32 |
6379 |
M6 L 32 mm |
8 |
84772 |
1 |
MZESPS06/040A |
Stiftschrauben M 6x40 |
6379 |
M6 L 40 mm |
9 |
86548 |
0 |
MZESPS06/050A |
Stiftschrauben M 6x50 |
6379 |
M6 L 50 mm |
11 |
84780 |
1 |
MZESPS06/063A |
Stiftschrauben M 6x63 |
6379 |
M6 L 63 mm |
14 |
85522 |
0 |
MZESPS06/080A |
Stiftschrauben M06 x80 |
6379 |
M6 L 80 mm |
18 |
84798 |
Stück. |
Bestellnummer |
Bezeichnung |
DIN |
Größe |
Gewicht g |
Firma /Nr. |
1 |
MZESPVM06 |
Verlängerungs- Mutter |
Keine N 6334 |
M6 L 18 |
8 |
82651 |
1 |
MZESPSCK06 A |
Scheibe |
6340 |
Ø 6,4 h 3 D 17 |
5 |
82818 |
0 |
MZESPSCKFM06A |
KegelpfanneDIN6319G |
6319G |
Ø 6,4 h 4 D 17 |
6 |
82073 |
1 |
MZESPSM06oB A |
Sechskantmutter h=1,5x d |
6330B |
SW10 M06 h 9 |
5 |
82362 |
0 |
MZESPSMBS06A |
Sechskantmutter mit Bund |
6331 |
SW10 M06 h 9 Bund 14 |
6 |
82198 |
0 |
MZESPSMB06FrA |
Sechskantmutter mit Bund gefräst |
6331 |
SW10 M06 h 9 Bund 14 |
6 |
82529 |
Diese Teile werden auch einzeln angeboten. Da der Lagerbestand im jeweiligen Shop nicht mit dem Einzelbestand verknüpft ist, kann es zu Lieferschwierigkeiten kommen.
Bitte erfragen Sie den Lagerbestand!
Wir können den Bestand schnellstens prüfen.
Ab hier nur auf Anfrage
Menge 1 = 1 Satz = 1xBestellnummer
Preisliste nicht bindend Stand 10.04.2020!
Stand April 2020
MZESASU......H... = Spannhöhe maximal
Besetellnummer und Link |
Spanneisen |
Spannunterlage |
|
|
|
1 x Spanneisen mit Treppen Nute 7 L 86mm Q 20 x10 |
1x Treppen Unterlage A 25 B30 L 59 mm |
|
|
1 x Spanneisen mit Treppen Nute 7 L 86mm Q20 x 12 |
1x Treppen Unterlage A 25 B30 L 59 mm |
|
|
|
1 x Spanneisen mit Treppen Nute 9 L 86 mm Q25 x 15 |
1x Treppen Unterlage A 25 B30 L 59 mm |
|
|
|
1 x Spanneisen mit Treppen Nute 11 L 86 mm Q30 x 15 |
1x Treppen Unterlage A 25 B30 L 59 mm |
|
|
|
|
|
|
|
|
1 x Spanneisen mit Treppen Nute 11 L 96 mm |
1x Treppen Unterlage 30x40x74mm |
|
|
|
1 x Spanneisen mit Treppen Nute 11 L 96mm |
1x Treppen Unterlage 30x50x93mm |
|
|
|
1 x Spanneisen mit Treppen Nute 14 L119mm |
1x Treppen Unterlage 40x40x82mm |
|
|
|
1 x Spanneisen mit Treppen Nute 14 L119mm |
1x Treppen Unterlage 40x60x116mm |
|
|
|
1 x Spanneisen mit Treppen Nute 18 L156mm |
1x Treppen Unterlage 40x60x116mm |
|
|
|
1 x Spanneisen mit Treppen Nute 22 L196mm |
1x Treppen Unterlage 40x60x116mm |
|
|
Weiter Sätze können auf Wunsch angeboten werden.
Satz Spanneisen und Spannunteragen mit Treppenkrallen
Inkl. T-Nutenschraube Bundmutter und Unterlagscheibe
Stand 01.07.2014
Lfd. Nr. |
Bestellnummer und Link Spannhöhe |
Spanneisen |
Spann unterlage |
T-Nuten schrauben DIN 787 |
Scheiben DIN 6340 |
Bund mutter DIN6331 |
Netto in € |
Brutto Inkl. 19% MwSt. |
2 |

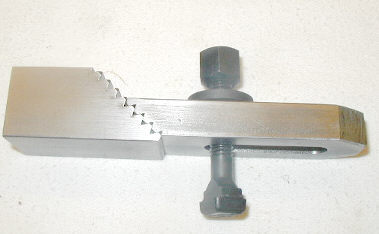

Spannhöhe 0-57 725 g |
1x Spanneisen mit Treppen Nute 11 L 96 mm |
1x Treppen Unterlage 30 x 30 x 74mm |
M10 Nute10 L 1x 80 mm 1x 100 mm |
1x Ø 10,5 |
M10 SW 16 |
Bitte anfragen |
Bitte anfragen |
3 |
Spannhöhe 0-67
|
1 x Spanneisen mit Treppen Nute 11 L 96 mm |
1x Treppen Unterlage 30x40 x74mm |
M10 Nute10 L 1x 80 mm 1x 100 mm |
1x Ø 10,5 |
M10 SW 16 |
Bitte anfragen |
Bitte anfragen |
4 |

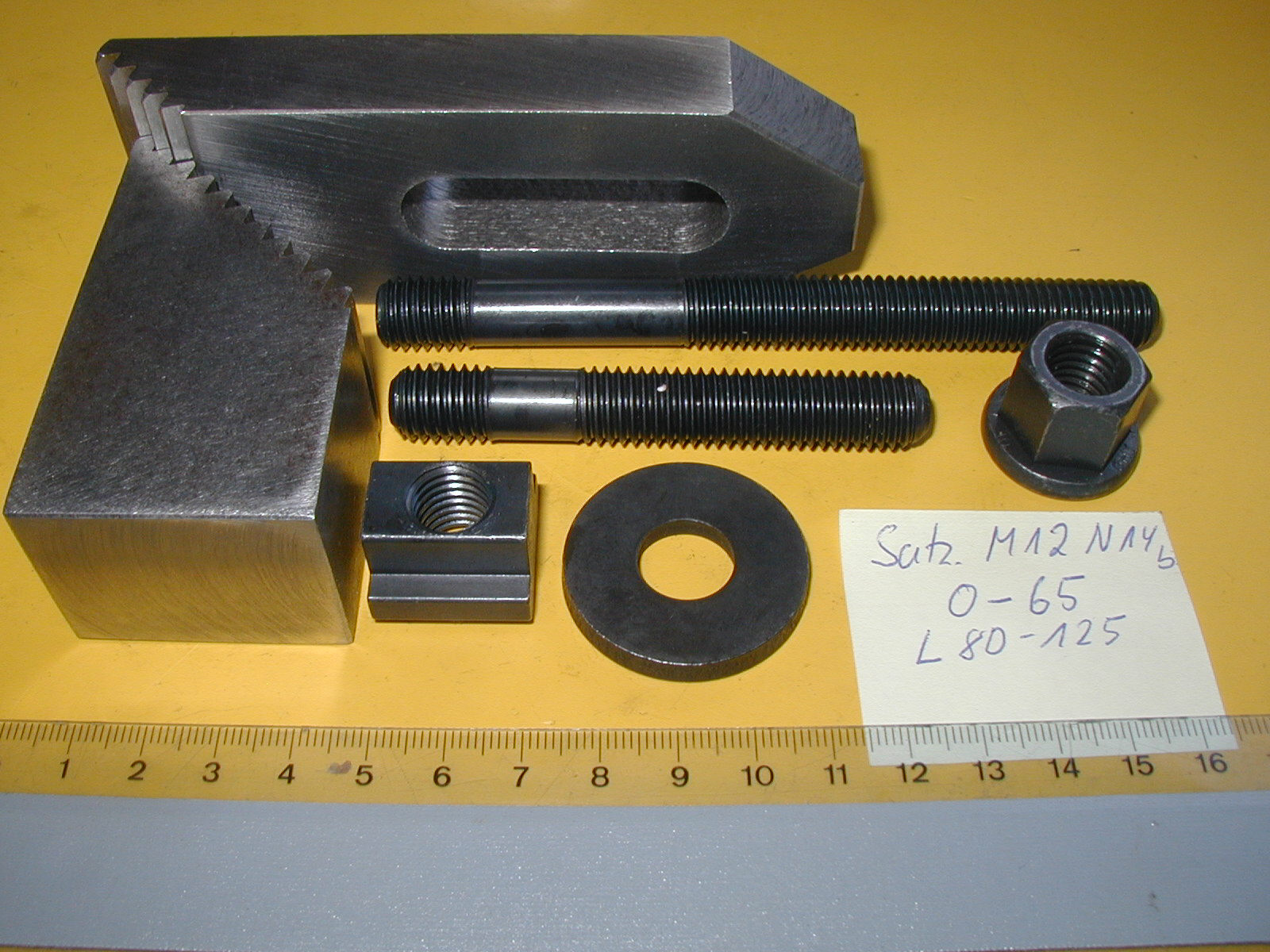

Spannhöhe 0-65 1360 g |
1 x Spanneisen mit Treppen Nute 14 L 120 mm |
1x Treppen Unterlage 30 x 40 x 74mm |
M 12 x Nute 12 L 1x 80 mm 1x160mm |
1x Ø 13 |
M12 SW 18 |
Bitte anfragen |
Bitte anfragen |
6 |
Spannhöhe 0-82 1630g |
1 x Spanneisen mit Treppen Nute 14 L 120 mm |
1x Treppen Unterlage 30 x 50 x 93 mm |
M 12 x Nute 12 L 1x 80 mm 1x160mm |
1x Ø 13 |
M12 SW 18 |
Bitte anfragen |
Bitte anfragen |
7 |
MZESATKUTS 144040 a Spannhöhe 0-73 1610 g |

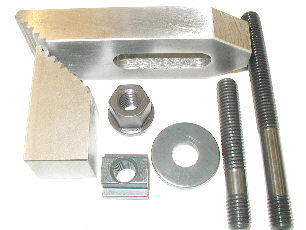

1 x Spanneisen mit Treppen Nute 14 L 120 mm |
1x Treppen Unterlage 40 x40 x 82 mm |
M 12 x Nute 12 L 1x 80 mm 1x160mm |
1x Ø 13 |
M12 SW 18 |
Bitte anfragen |
Bitte anfragen |
8 |
MZESATKUTS144060 a Spannhöhe -105 2470 g |
1 x Spanneisen mit Treppen Nute 14 L 120 mm |
1x Treppen Unterlage 40 x 60 x 116mm |
M 12 x Nute 12 L 1x 80 mm 1x160mm |
1x Ø 13 |
M12 SW 18 |
Bitte anfragen |
Bitte anfragen |
|
|
|
|
|
|
|
Bitte anfragen |
Bitte anfragen |
Bestand und mit Angebot / Nr. bitte anfragen !
Satz Spanneisen und Spannunterlagen mit Treppenkrallen
Inkl. T-Nuten-Stein, Stiftschrauben, Bundmutter und Unterlagscheibe
Frei bleibende Preisangaben in EURO.
Preisangaben bitte anfragen Stand 01.04.2020
Tabelle in Arbeit.
Je ein Teil.
Bestellnummer
|
Spanneisen |
Spannunterlage |
T- Nutenstein DIN 508 |
Stift schrauben DIN 6379 10.9 |
Scheiben |
Bund mutter DIN 6331 |
Verlängerungsmutter |
Ge wicht kg |
|
|
MZESAUTKN08M06oBMa |
Spanneisen mit Treppen Q 20 x10 Nute 7 L 83 mm |
Treppen Unterlage 25x30x59 mm |
M 6 zu Nute 8 |
M 6 L 80 mm L 63 mm |
Pfanne DIN6319G Ø 7,1 |
M6 SW 10 schmied. |
0 |
0,42 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Spanneisen mit Treppen Q 20 x10 Nute 7 L 83 mm |
Treppen Unterlage 30x30x62mm |
M 6 zu Nute 8 |
M 6 L 80 mm L 63 mm |
Ø 6,4 |
M6 SW10 schmied. |
0 |
0,48 |
|
|
|
Spanneisen mit Treppen Q 20 x12 Nute 7 L 83 mm |
Treppen Unterlage 30x30x 62mm |
M 6 zu Nute 8 |
M 6 L 40 mm L 63 mm L 80 mm |
Ø 6,4 |
M8 SW 10 schmied. |
M 6 SW 10 L 18 mm |
0,51 |
|
|
|

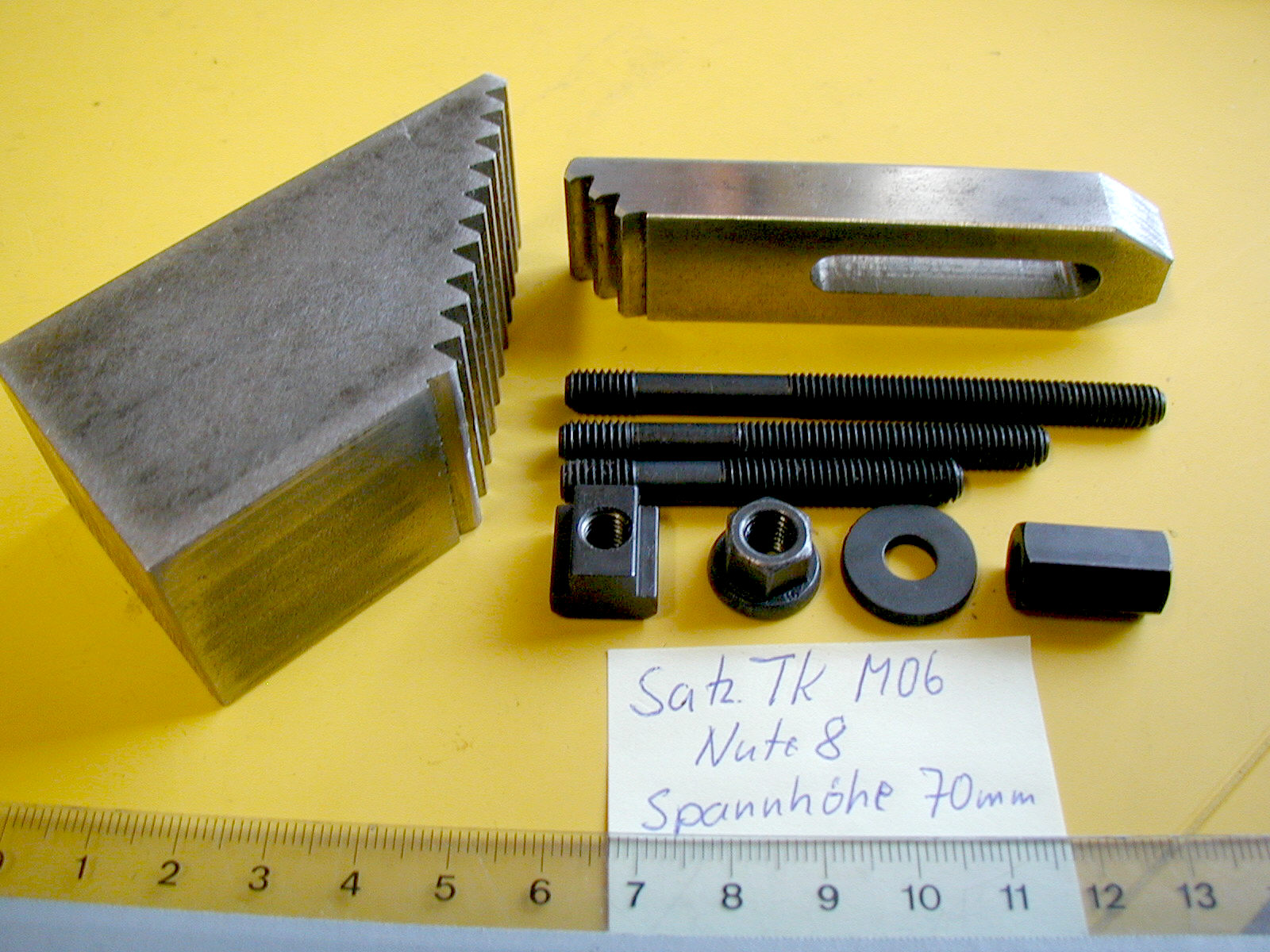

Spanneisen mit Treppen Q 20 x12 Nute 7 L 83 mm |
Treppen Unterlage 30x40x62mm Spannhöhe 74mm |
M 6 zu Nute 8 |
M 6 L 50 mm L 63 mm L 80 mm |
Ø 6,4 |
M8 SW 10 schmied. |
M 6 SW 10 L 18 mm |
0,77 |
|
|
|

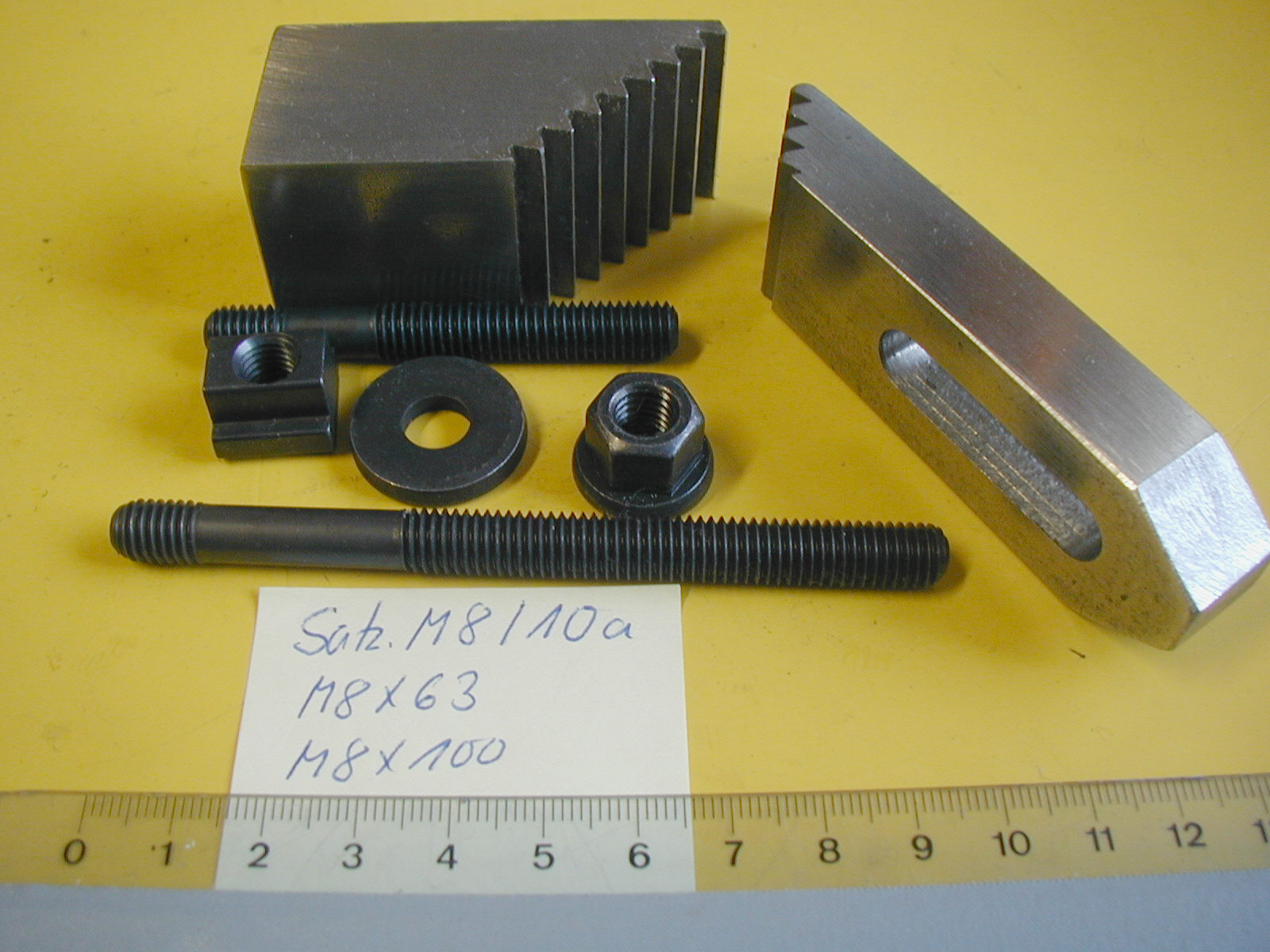

Spanneisen mit Treppen Q 25x15 Nute 9 L 86 mm |
Treppen Unterlage 30x30x62mm |
M 8 zu Nute 10 |
M 8 L 63 mm L 100 mm |
Ø 8,4 |
1x M8 SW 13 schmied. |
0 |
0,58 |
|
|
|

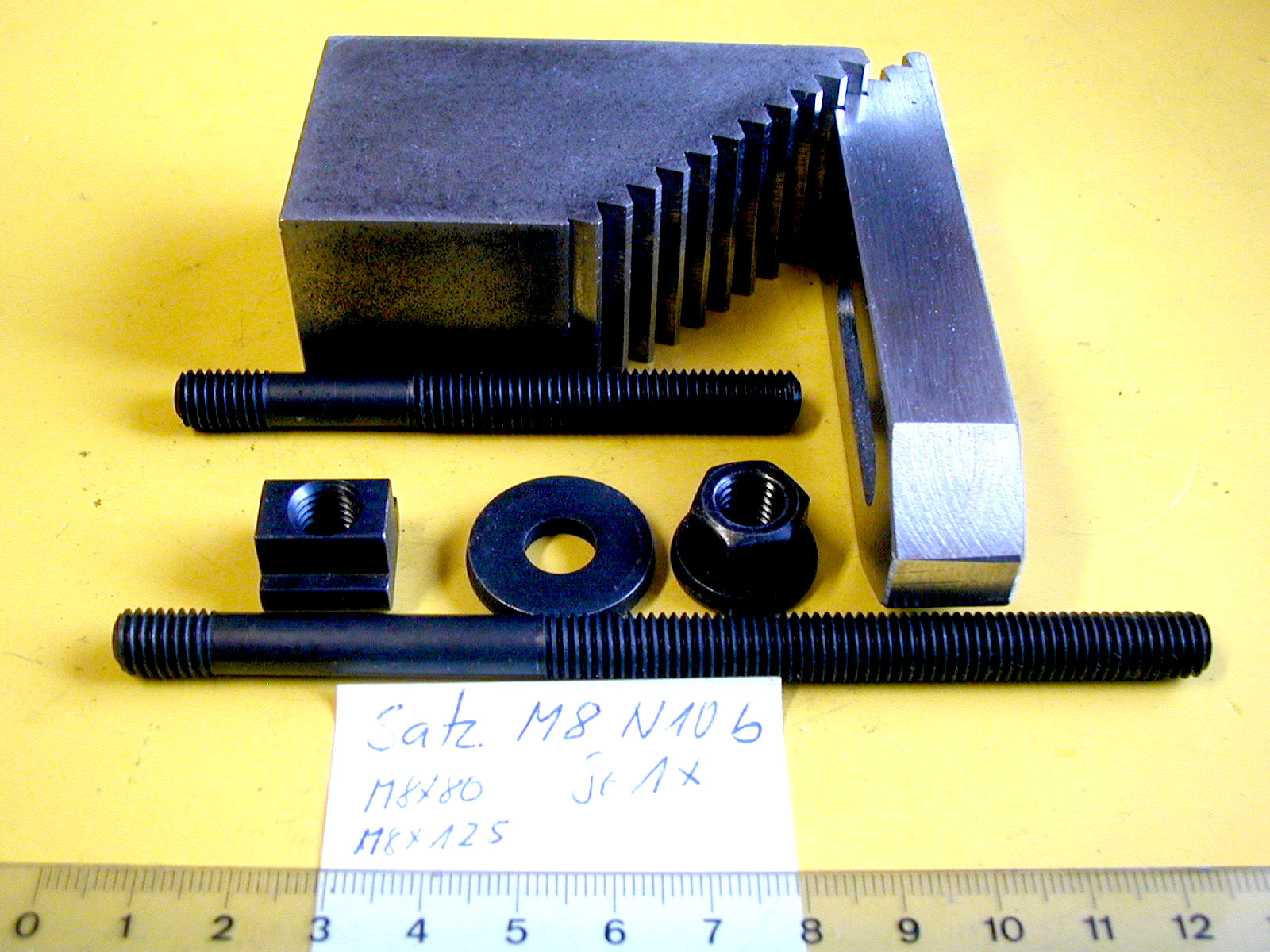

Spanneisen mit Treppen Q 25x15 Nute 9 L 86 mm |
Treppen Unterlage 30x40x75mm Spannhöhe 70mm |
M 8 zu Nute 10 |
M 8 L 80 mm L 125 mm |
Ø 8,4 |
M8 SW 13 schmied. |
0 |
0,58 |
|
|
|

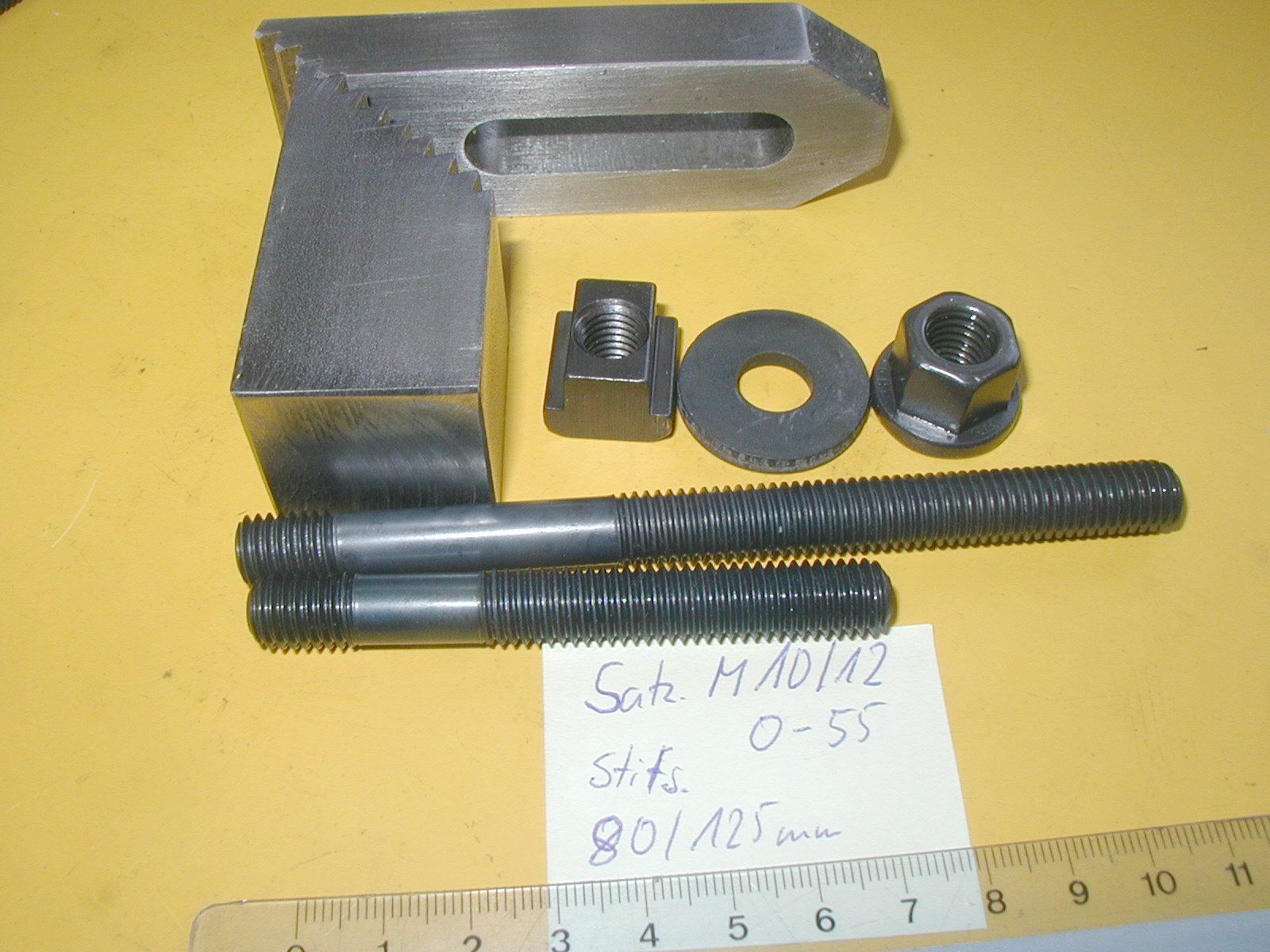

Spanneisen mit Treppen Q 30x15 Nute 11 L 96 mm |
Treppen Unterlage 30x30x62mm Spannhöhe58 |
M 10 zu Nute 12 |
M 10 L 80 mm L 125 mm |
Ø 10,5 |
M10 SW 16 schmied. |
0 |
0,6 |
|
|
|
Spanneisen mit Treppen Q 30x15 Nute 11 L 96 mm |
Treppen Unterlage 30x40x75mm Spannhöhe 70 |
M 10 zu Nute 12 |
M 10 L 80 mm L 125 mm |
Ø 10,5 |
M10 SW 16 schmied. |
0 |
0,7 |
|
|
|
Spanneisen mit Treppen Q 30x15 Nute 11 L 96 mm |
Treppen Unterlage 30x50x93mm Spannhöhe 88 |
M 10 zu Nute 12 |
M 10 L 100 mm L 160 mm |
Ø 10,5 |
M10 SW 16 schmied. |
0 |
1,24 |
|
|
|
Spanneisen mit Treppen Q 40x20 Nute 14 L 96 mm |
Treppen Unterlage 30x30x62mm Spannhöhe55 |
M 12 zu Nute 14 |
M 12 L 80 mm L 125 mm |
Ø 13 |
M12 SW 18 schmied. |
0 |
1,4 |
|
|
|
Spanneisen mit Treppen Q 40x20 Nute 14 L 96 mm |
Treppen Unterlage 30x40x74mm Spannhöhe 68 |
M 12 zu Nute 14 |
M 12 L 80 mm L 125 mm |
Ø 13 |
M12 SW 18 schmied. |
0 |
1,5 |
|
|
|

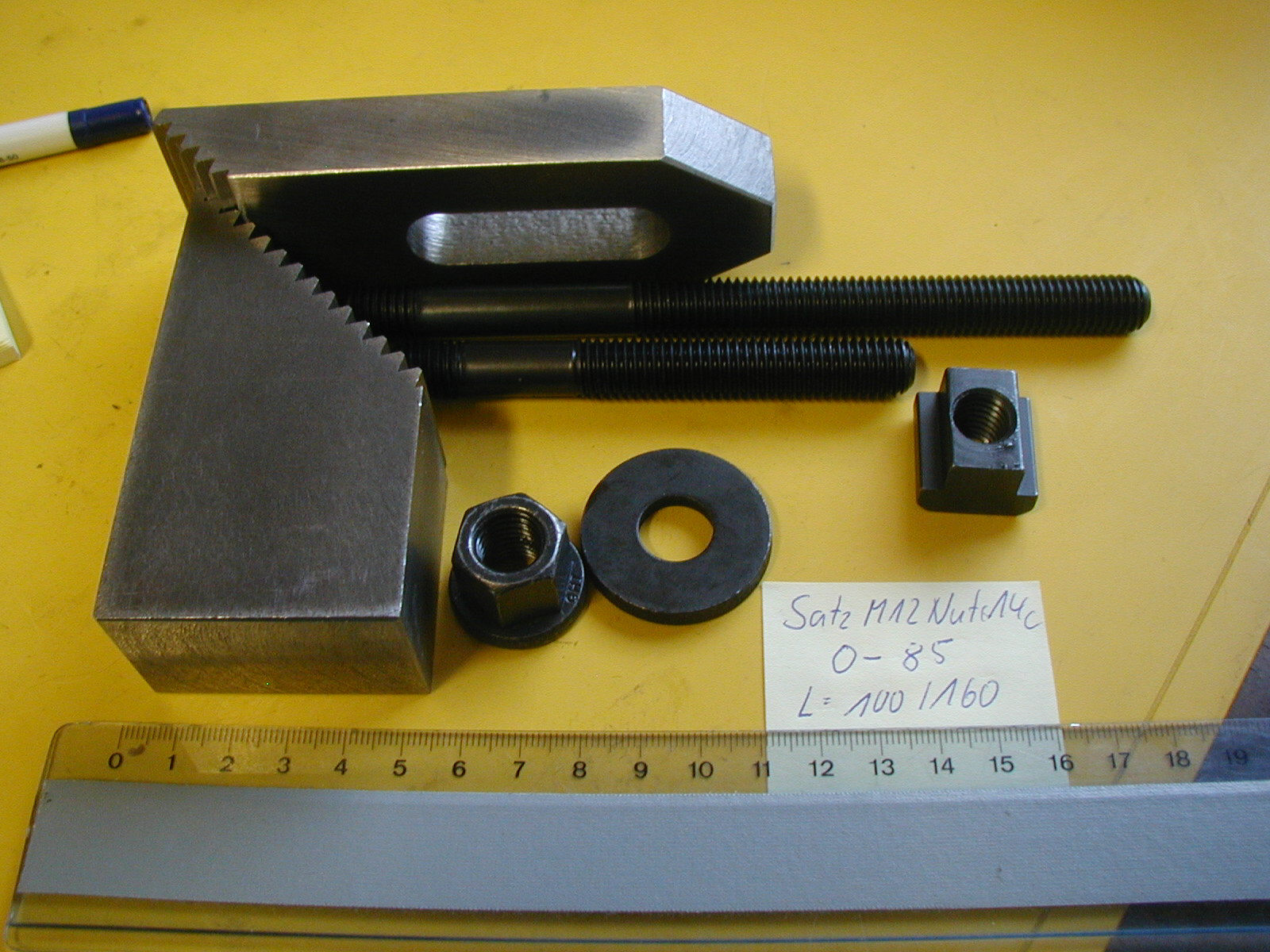

Spanneisen mit Treppen Q 40x20 Nute 14 L 96 mm |
Treppen Unterlage 30x50x94mm Spannhöhe87 |
M 12 zu Nute 14 |
M 12 L 100 mm L 160 mm |
Ø 13 |
M12 SW 18 schmied. |
0 |
1,6 |
|
|
|
Spanneisen mit Treppen Q 40x20 Nute 14 L 96 mm |
Treppen Unterlage 40x60x116mm Spannhöhe 110 |
M 12 zu Nute 14 |
M 12 L 100 mm L 200 mm |
Ø 13 |
M12 SW 18 schmied. |
0 |
1,8 |
|
|
|

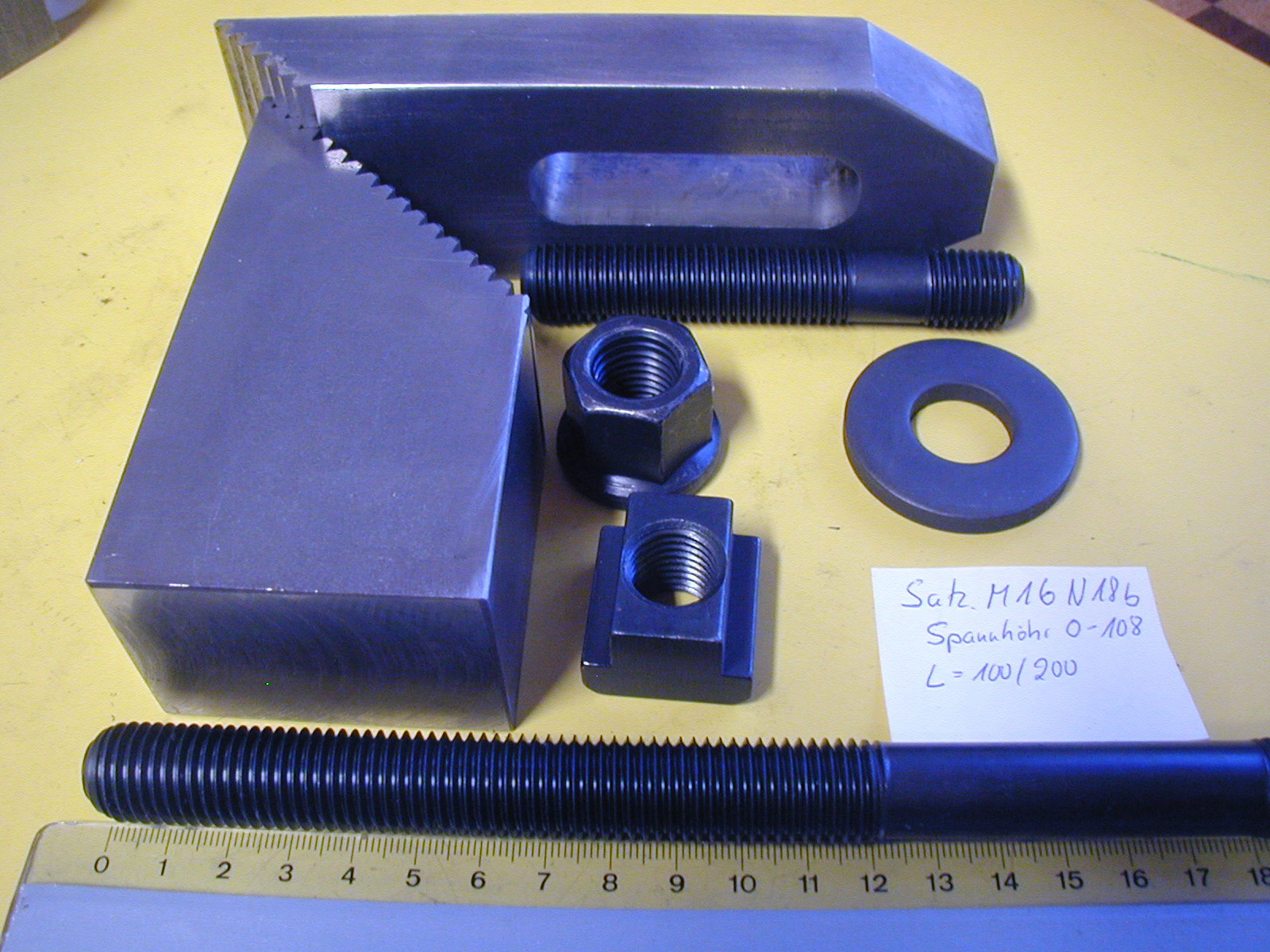

Spanneisen mit Treppen Nute 18 L 151 mm |
Treppen Unterlage 40x40x 82mm Spannhöhe 75 |
M 16 zu Nute 18 |
M 16 1x L100 1x L200 mm
|
Ø 17 |
1x M16 SW 24 schmied. |
|
2,48 |
|
|
|
Spanneisen mit Treppen Nute 18 L 151 mm |
Treppen Unterlage 40x60x116mm Spannhöhe 110 |
M 16 zu Nute 18 |
M 16 1x L100 1x L200 mm
|
Ø 19 |
1x M16 SW 24 schmied. |
|
2,58 |
|
|
|

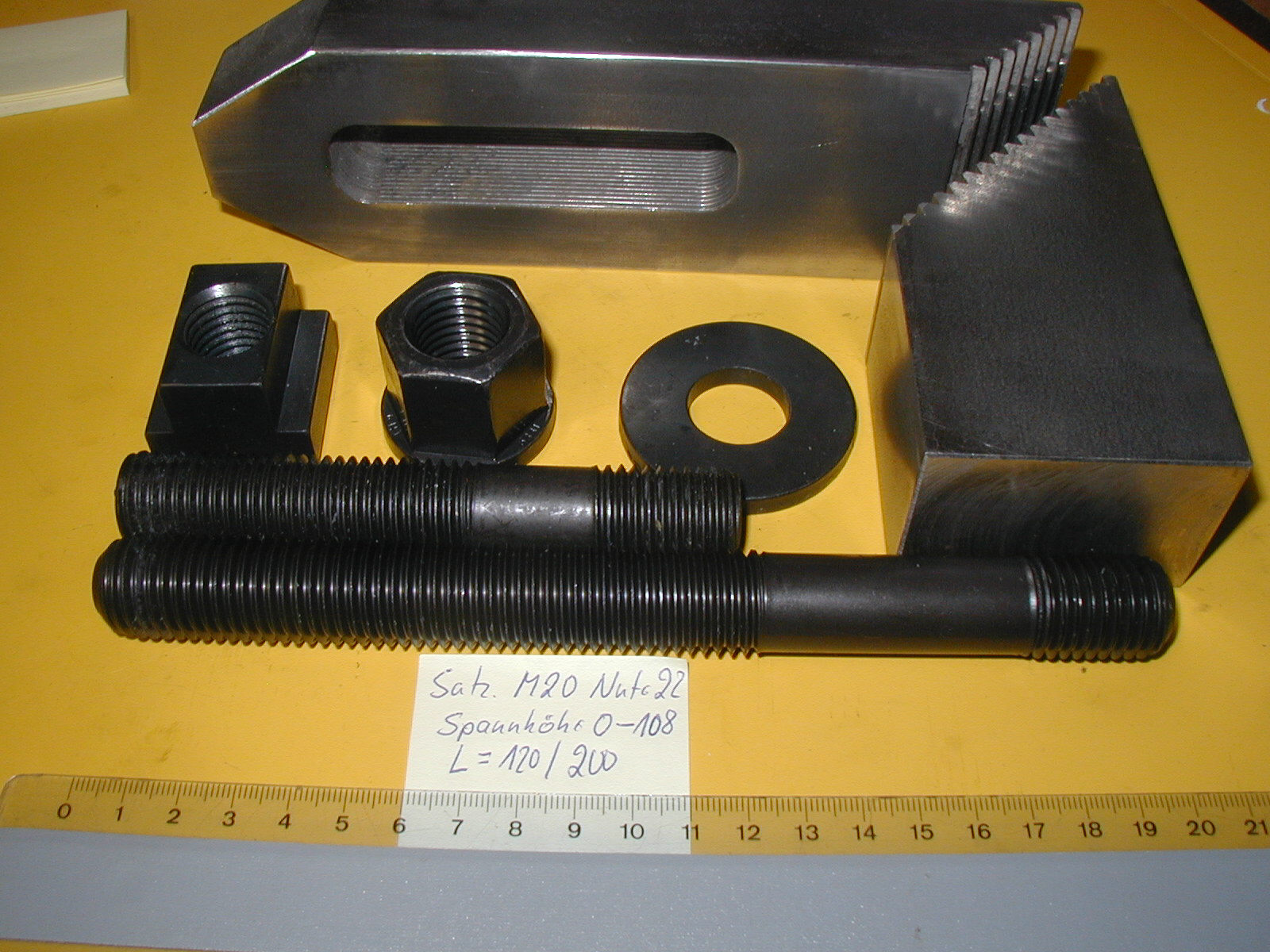

Spanneisen mit Treppen Nute 22 L 191 mm |
Treppen Unterlage 40x60x116mm Spannhöhe 110 |
M 20 zu Nute 22 |
M 20 1x L120 1x L200 mm
|
Ø 21 |
M20 SW 30 schmied. |
|
4,7 |
|
|
Bestand und Preis bitte mit Bestellnummer anfragen !
Spannmittel Satz
Spanneisen nach DIN 6314 ohne Spannunterlage!
Menge 1 = 1 Satz = 1xBestellnummer
Preisliste nicht bindend Stand 01.07.2014
Lfd. Nr. |
Bestellnummer und Link |
Spanneisen |
Nutenstein |
Siftschrauben DIN 6379 10.9 |
Scheiben DIN 6340 |
Verlängerungsmutter Nr. 6334 10. |
Bundmutter DIN6331 |
Menge |
Gewicht |
|
|
1 |
MZESASatzM06C
|
2 x Spanneisen Nute 7 L 50mm |
2x M06 zu Nute 8mm
|
8Stck Stiftschrauben M6 je 2 40/50/63/80 |
2x Ø 6,4 |
2x M6 L = 18mm |
2x M6 H 9mm S |
18 |
0,45kg |
|
|
2 |
MZESASatzM08C |
2 x Spanneisen Nute 9 L 60mm |
2x M08 zu Nute 10mm
|
6 Stiftschrauben M 8 je 2 63 /80 / 125 |
2x Ø 8,4 |
2x M8 L = 24mm |
2x M8 H12mm S |
16 |
0,5kg |
|
|
3 |
MZESASatzM10C |
2 x Spanneisen Nute 11 L80mm |
2x M10 Zu Nute 12mm
|
6 Stiftschrauben M10 je 2 50/80/ 125 |
2x Ø 10,5 |
2x M10 L = 30mm |
2x M10 H15 mm S |
16 |
0,9kg |
|
|
4 |
MZESASatzM12C |
2 x Spanneisen Nute14 L100mm |
M12 Zu Nute 14 mm |
6 Stiftschrauben M12 je 2 63/100/160 |
2x Ø 13 |
M12 L = 36mm |
M12 H18 mm S |
16 |
1,7kg |
|
|
5 |
MZESASatzM12C |
2 x Spanneisen Nute14 L100mm |
M12 Zu Nute 16 mm |
6 Stiftschrauben M12 je 2 63/100/160 |
2x Ø 13 |
M12 L = 36mm |
M12 H18 mm S |
16 |
2,0kg |
|
|
6 |
MZESASatzM16C |
2 x Spanneisen Nute18 L125mm |
M16 zu Nute18 |
6 Stiftschrauben M16 je 2 80/125/160 |
2x Ø 17 |
M16 L = 48 mm |
M16 H 24 mm S |
16 |
3,7 kg |
|
|
7 |
MZESASatzM20C |
2 x Spanneisen Nute18 L125mm |
M16 zuNute18 |
6 Stiftschrauben M20 je 2 80/ 125 / 200 |
2x Ø 17 |
M16 L = 48 mm |
M16 H 24 mm S |
|
3,7 kg |
|
|

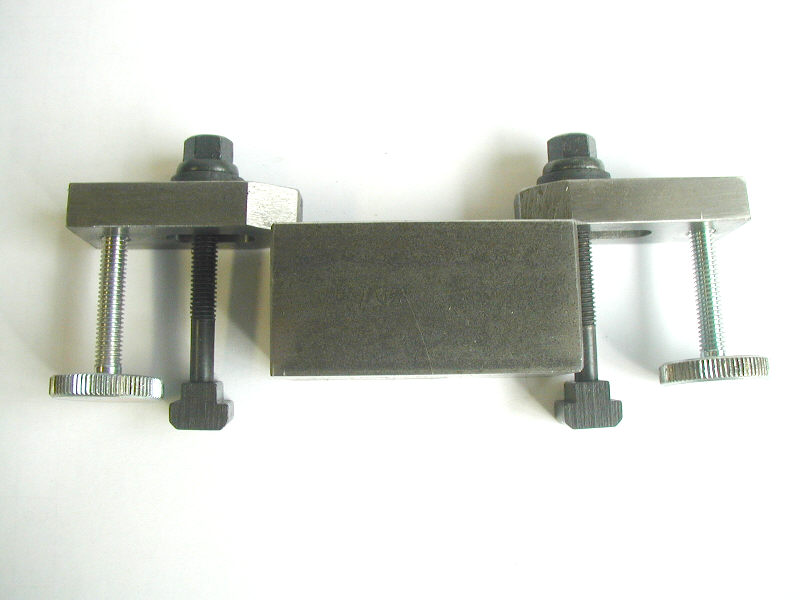

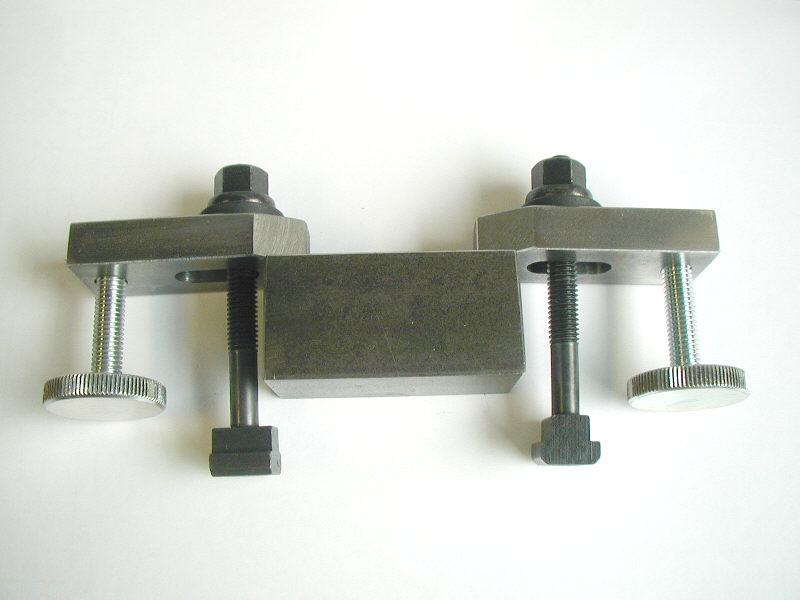

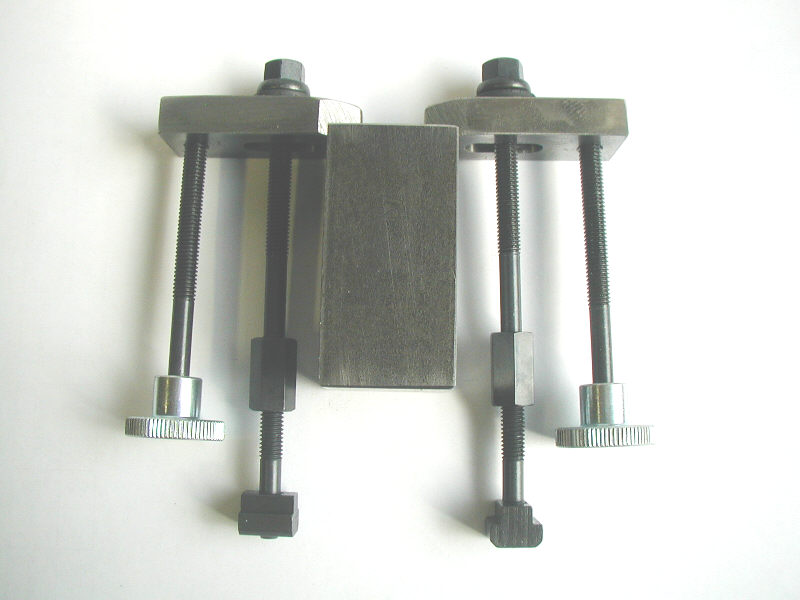

Satz Spanneisen nach DIN 6314 mit Stiftschraube in Rändelmutter
Preisliste nicht bindend Stand 22.04.2013 bitte immer Bestand und Preisliste prüfen !
Besetellnummer und Link |
Spanneisen |
Nutenstein |
Siftschrauben DIN 6379 10.9 |
Scheiben DIN 6340 |
Rändelmutter |
Bund mutter DIN6331 |
Verlängerungs mutter
|
|
|
2 x Spanneisen Nute 07 L 50 mm |
Zu Nute 2x 8mm mit M06 |
4 x Stiftschrauben M6 x 80 2x M6 x40 |
2x Ø 6,4 |
M6 Ø 24mm H 15 5.8 Spannhöhe 34 bis 75mm |
2x M6 |
2 x M6 |
|
|
|
2 x Spanneisen Nute 07 L 50 mm |
Zu Nute 2x 8mm mit M06 |
2 x Stiftschrauben M6 x 80
|
2x Ø 6,4 |
M6 Ø 5.8 Spannhöhe 8 bis 34mm |
2x M6 |
keine |
|
|
|
2 x Spanneisen Nute 09 L 60 mm |
Zu Nute 2x 10mm mit M08 |
2 x Stiftschrauben M8 x 80
|
2x Ø 8,4 |
M8 Ø 5.8 Spannhöhe 8 bis 34mm |
2x M8 |
keine |
|
|
Weitere Größen auf Wunsch bitte per Telefon anfragen.
