Zbehör zu DIN 800 Sicherung Rechts- / Linkslauf
Ausführung Ringnut / Ringnut
Diese Ausführung haben wir zu einer Maschine WMW BME 350 entwickelt. Es ist keine original Ausführung!
Haben Sie Unterlagen mit Originaler Zeichnung?
Dann bitte melden! Bestellnummer: Flnasch MZDFFE195M60....

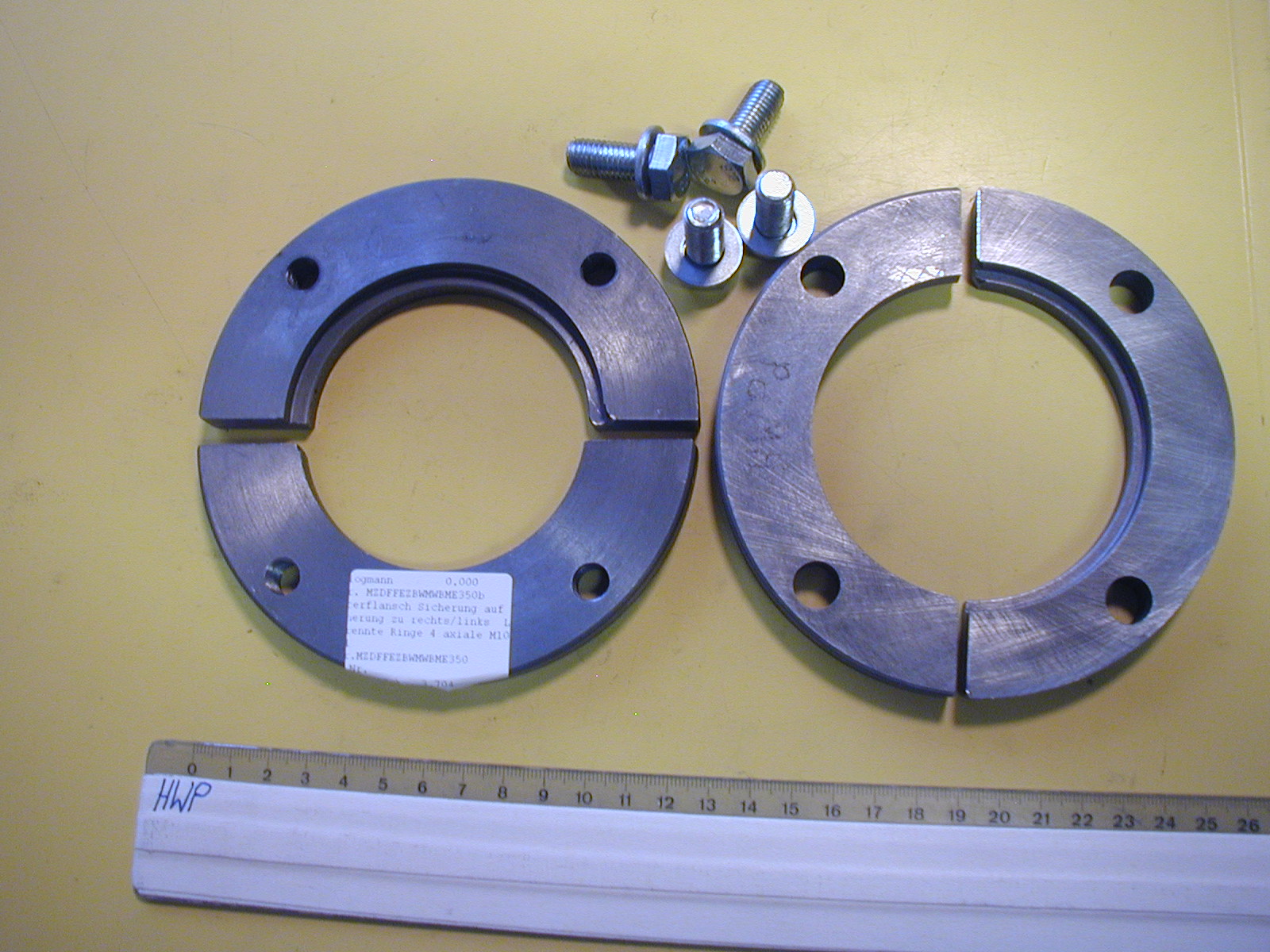

Wir haben folgende Teile eingesetzt.

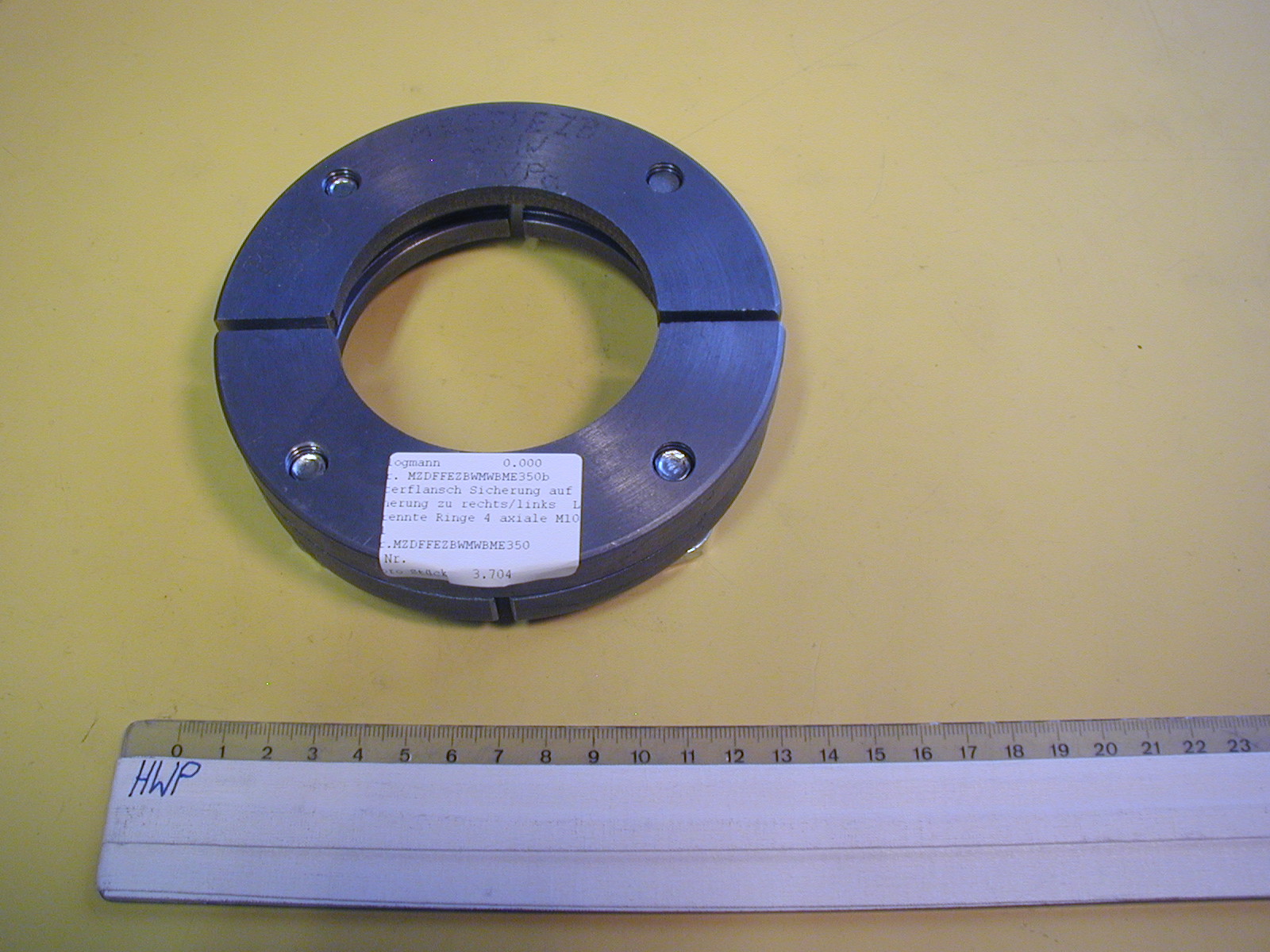

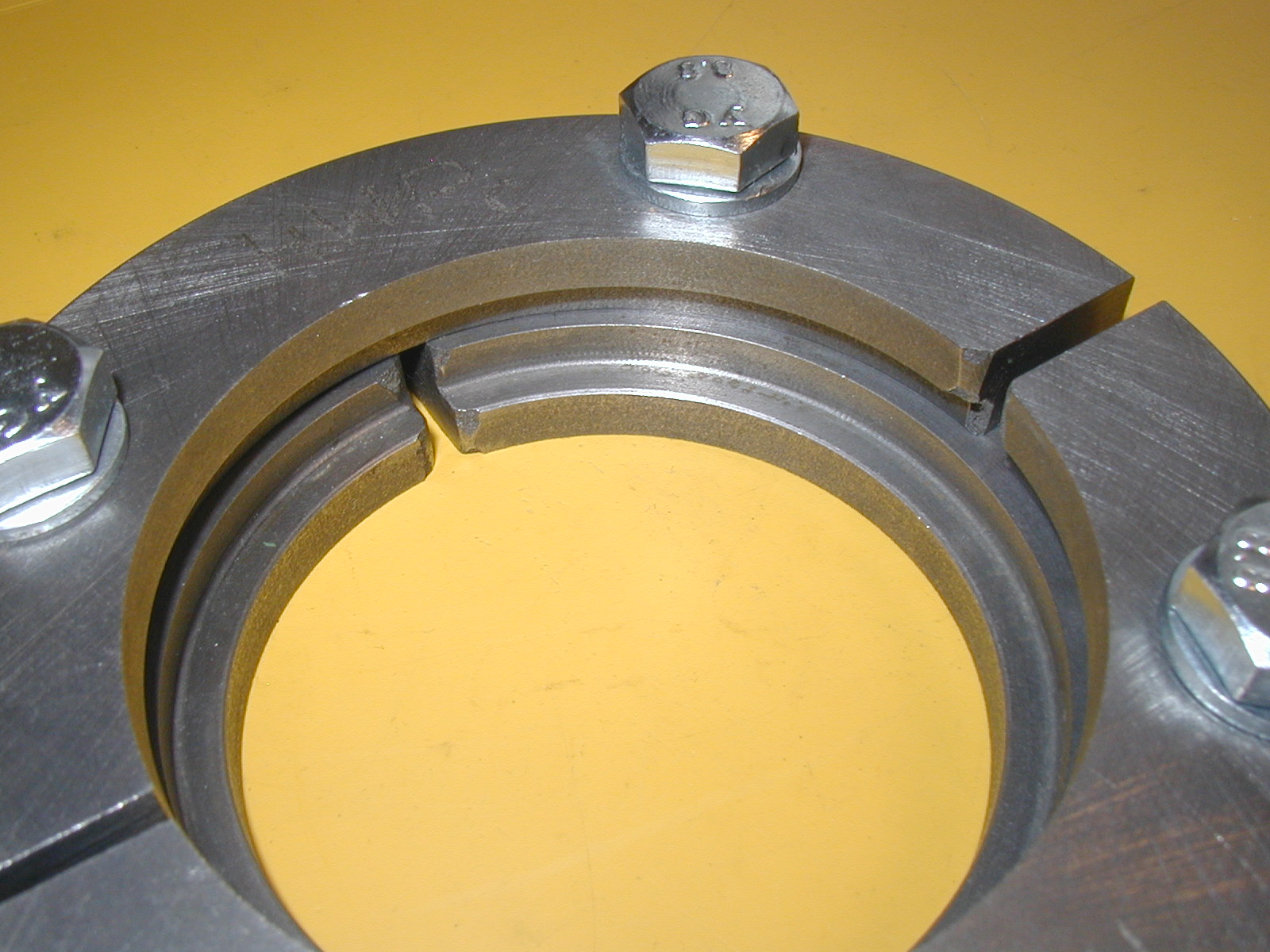

Diese
Sicherungsringe können Sie abändern. Der Ring wie
gezeichent können wir binnen 4 Wochen Liefern! Die Ringe werden
als Sonderanfertigung geliefert. B.Nr. MZDFFEZBWMWBME350
Weitere Sicherungen werden wie bei Tos angeboten.
Die
Angebote finden Sie im SHOP !

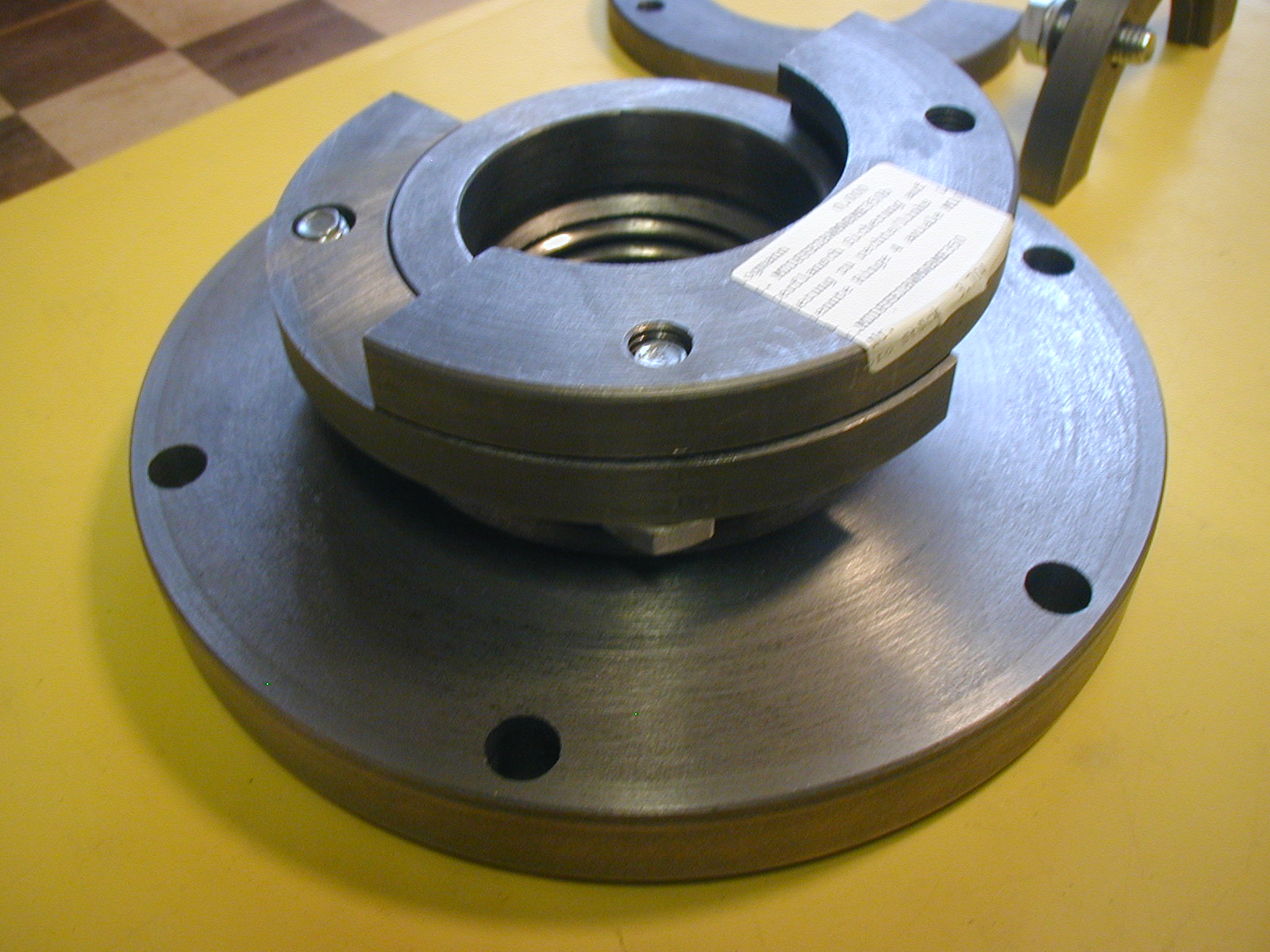

Sicht auf Maschine! Fertig Bearbeitung erfolgte auf obigen Dorn!
Frontseite mit 4 Unterlag-Scheiben Rückseite mit Klemmring Ø 96mm
Spannbohrung 4 x 13mm / U- Scheiben zur Spannung mit original Schrauben
Neu entwickelter Flansch DIN 800 auf Kk6!
Material : Stahl nicht von Tos!
Bestell. Nr. MZDFFTSM68KK6U
Hiermit kann eine Tos SV18 zu Kk6 umgerüstet werden.
DIN 800 hat M68 / Ø 70mm. Flansch ist auf Ø 179 gedreht.
Breite des Flansch an 179 beträgt 26+-1mm
Gesamtlänge 88 mm
Kk6 nach DIN 55027
F1 Teilkreis = 133,4mm; Bohrung 13mm ; Senkung 22mm

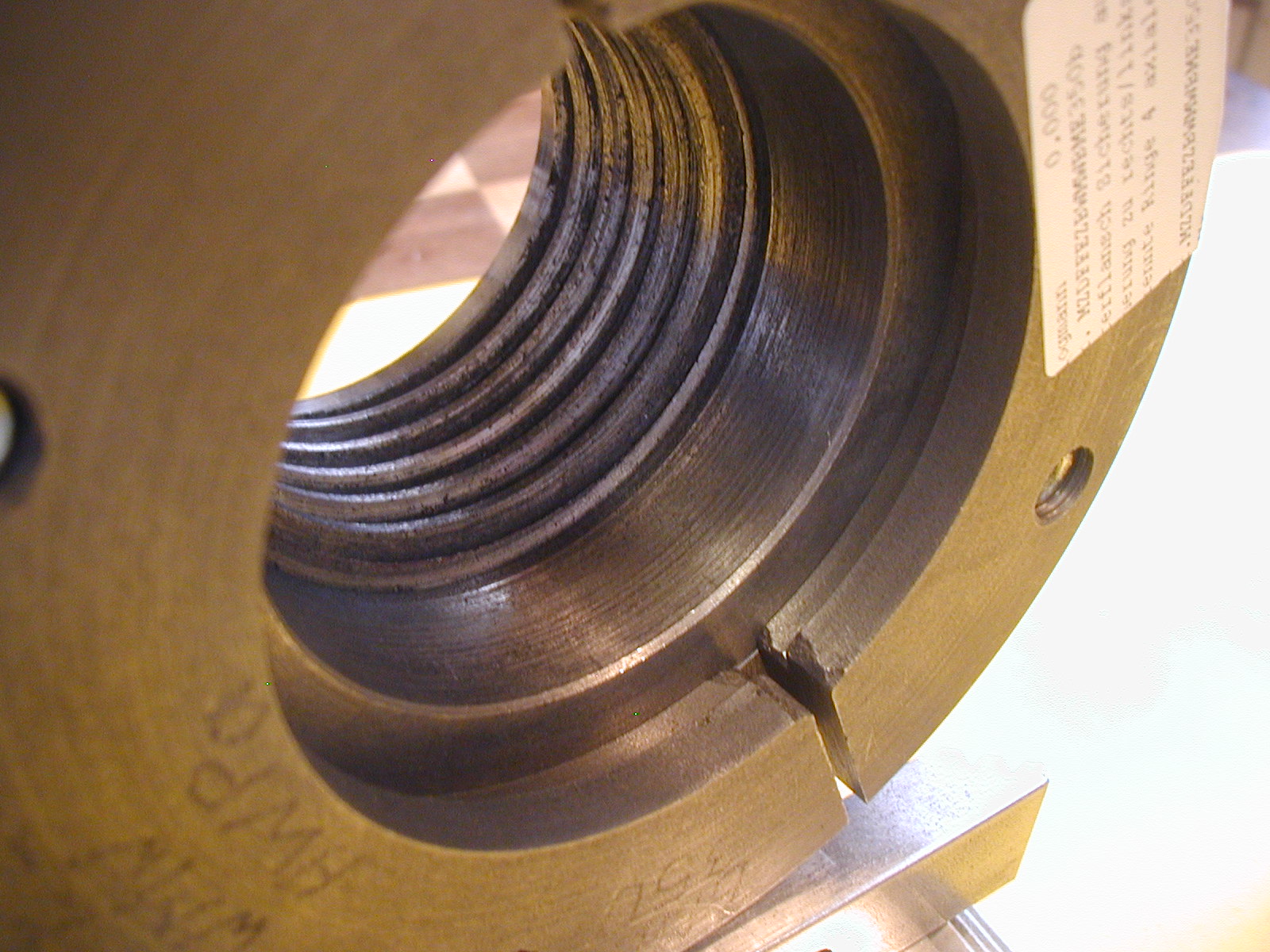

Original Flansche zu Tos mit Klemmring
Rückseite Ø 70 H6 M68 Seite mit Klemmring
Von Vorderseite ! Glatte Vorderseite !
|
Bestellnummer |
TOS |
Ø mm B Breite
|
Gesamtlänge |
Aufnahme |
Aufnahme |
Gewicht kg |
|
MZDFFTM68/60/125 |
SV18RA |
125 B ? |
65mm |
Ø 70 L28mm |
M68 L 37mm |
ca. 6 kg |
|
MZDFFTM68/60/160 |
SV18RA |
160 B ? |
65mm |
Ø 70 L28mm |
M68 L 37mm |
ca. 7 kg |
|
MZDFFTM68/60/200 |
SV18RA |
200 B 30 |
65mm |
Ø 70 L28mm |
M68 L 37mm |
8,1 |
|
MZDFFTM68/60/250 |
SV18RA |
250 B 32 |
66mm |
Ø 70 L28mm |
M68 L 37mm |
12,2 |
Hier können Sie Einzelteile kaufen !
Klemmring zu Futterflansch einzeln.
Bestell. Nr. VNKR1TOSM68/70
Mit diesem Ring können Sie ein Flansch auf Kk6 ändern.
Material: Stahl nicht gehärtet!
Sie könnten Ring oder Planfläche zu Ihrem Futter anpassen.
