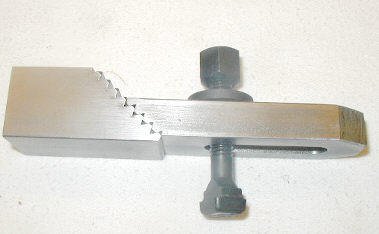

Spanneisen Satz
Typ Treppenkrallen und Spannunterlagen
Spannmaterial mit Treppenkrallen Stufung 3,5 mm
Diese Treppenform wurde von uns, Firma G. Plogmann entwickelt und gefertigt.
Die ersten Teile wurden im Jahre 2004 in Kleinserie produziert.

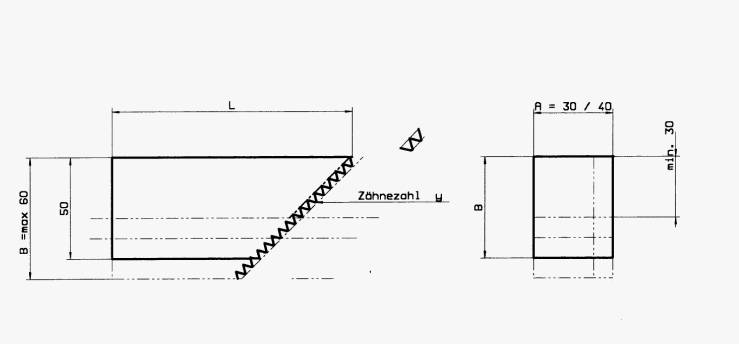

Die Stufenabstände betragen 5 mm und liegen in einem Winkel von 45 °.
Die Unterlagen können liegend oder stehend verwand werden. Dies ist der Vorteil dieser Stufung.
Die Auflagefläche liegt in einem Winkle von - 15° zur Spannunterlage.
Die Stufung zieht sich bei der Spannung ineinander aus diesem Grund Ausdruck Treppenkralle.
Menge 1 = 1 Satz = 1xBestellnummer
Preisliste nicht bindend Stand 10.04.2020!
Stand April 2020
MZESASU......H... = Spannhöhe maximal
|
Besetellnummer und Link |
Spanneisen |
Spannunterlage |
Netto in € |
Brutto Inkl. 19% MwSt. |
|
|
1 x Spanneisen mit Treppen Nute 7 L 86mm Q 20 x10 |
1x Treppen Unterlage A 25 B30 L 59 mm |
10,08 |
12 |
|
1 x Spanneisen mit Treppen Nute 7 L 86mm Q20 x 12 |
1x Treppen Unterlage A 25 B30 L 59 mm |
12,22 |
14,54 |
|
|
1 x Spanneisen mit Treppen Nute 9 L 86 mm Q25 x 15 |
1x Treppen Unterlage A 25 B30 L 59 mm |
12,78 |
15,21 |
|
|
1 x Spanneisen mit Treppen Nute 11 L 86 mm Q30 x 15 |
1x Treppen Unterlage A 25 B30 L 59 mm |
13,64 |
16,23 |
|
|
|
|
|
|
|
|
1 x Spanneisen mit Treppen Nute 11 L 96 mm |
1x Treppen Unterlage 30x40x74mm |
Bitte anfragen |
Bitte anfragen |
|
|
1 x Spanneisen mit Treppen Nute 11 L 96mm |
1x Treppen Unterlage 30x50x93mm |
Bitte anfragen |
Bitte anfragen |
|
|
1 x Spanneisen mit Treppen Nute 14 L119mm |
1x Treppen Unterlage 40x40x82mm |
Bitte anfragen |
Bitte anfragen |
|
|
1 x Spanneisen mit Treppen Nute 14 L119mm |
1x Treppen Unterlage 40x60x116mm |
Bitte anfragen |
Bitte anfragen |
|
|
1 x Spanneisen mit Treppen Nute 18 L156mm |
1x Treppen Unterlage 40x60x116mm |
Bitte anfragen |
Bitte anfragen |
|
|
1 x Spanneisen mit Treppen Nute 22 L196mm |
1x Treppen Unterlage 40x60x116mm |
Bitte anfragen |
Bitte anfragen |
Weiter Sätze können auf Wunsch angeboten werden.
Satz Spanneisen und Spannunteragen mit Treppenkrallen
Inkl. T-Nutenschraube Bundmutter und Unterlagscheibe
Stand 01.07.2014
|
Lfd. Nr. |
Bestellnummer und Link Spannhöhe |
Spanneisen |
Spann unterlage |
T-Nuten schrauben DIN 787 |
Scheiben DIN 6340 |
Bund mutter DIN6331 |
Netto in € |
Brutto Inkl. 19% MwSt. |
|
2 |
Spannhöhe 0-57 725 g |
1x Spanneisen mit Treppen Nute 11 L 96 mm |
1x Treppen Unterlage 30 x 30 x 74mm |
M10 Nute10 L 1x 80 mm 1x 100 mm |
1x Ø 10,5 |
M10 SW 16 |
Bitte anfragen |
Bitte anfragen |
|
3 |
Spannhöhe 0-67
|
1 x Spanneisen mit Treppen Nute 11 L 96 mm |
1x Treppen Unterlage 30x40 x74mm |
M10 Nute10 L 1x 80 mm 1x 100 mm |
1x Ø 10,5 |
M10 SW 16 |
Bitte anfragen |
Bitte anfragen |
|
4 |
Spannhöhe 0-65 1360 g |
1 x Spanneisen mit Treppen Nute 14 L 120 mm |
1x Treppen Unterlage 30 x 40 x 74mm |
M 12 x Nute 12 L 1x 80 mm 1x160mm |
1x Ø 13 |
M12 SW 18 |
Bitte anfragen |
Bitte anfragen |
|
6 |
Spannhöhe 0-82 1630g |
1 x Spanneisen mit Treppen Nute 14 L 120 mm |
1x Treppen Unterlage 30 x 50 x 93 mm |
M 12 x Nute 12 L 1x 80 mm 1x160mm |
1x Ø 13 |
M12 SW 18 |
Bitte anfragen |
Bitte anfragen |
|
7 |
MZESATKUTS 144040 a Spannhöhe 0-73 1610 g |
1 x Spanneisen mit Treppen Nute 14 L 120 mm |
1x Treppen Unterlage 40 x40 x 82 mm |
M 12 x Nute 12 L 1x 80 mm 1x160mm |
1x Ø 13 |
M12 SW 18 |
Bitte anfragen |
Bitte anfragen |
|
8 |
MZESATKUTS144060 a Spannhöhe -105 2470 g |
1 x Spanneisen mit Treppen Nute 14 L 120 mm |
1x Treppen Unterlage 40 x 60 x 116mm |
M 12 x Nute 12 L 1x 80 mm 1x160mm |
1x Ø 13 |
M12 SW 18 |
Bitte anfragen |
Bitte anfragen |
|
|
|
|
|
|
|
|
Bitte anfragen |
Bitte anfragen |
Bestand und mit Angebot / Nr. bitte anfragen !
Satz Spanneisen und Spannunterlagen mit Treppenkrallen
Inkl. T-Nuten-Stein, Stiftschrauben, Bundmutter und Unterlagscheibe
Frei bleibende Preisangaben in EURO.
Preisangaben bitte anfragen Stand 01.04.2020
Tabelle in Arbeit.
Je ein Teil.
|
Bestellnummer
|
Spanneisen |
Spannunterlage |
T- Nutenstein DIN 508 |
Stift schrauben DIN 6379 10.9 |
Scheiben |
Bund mutter DIN 6331 |
Verlängerungsmutter |
Ge wicht kg |
Netto in € |
Brutto Inkl. 19% MwSt. |
|
MZESAUTKN08M06oBMa |
Spanneisen mit Treppen Q 20 x10 Nute 7 L 83 mm |
Treppen Unterlage 25x30x59 mm |
M 6 zu Nute 8 |
M 6 L 80 mm L 63 mm |
Pfanne DIN6319G Ø 7,1 |
M6 SW 10 schmied. |
0 |
0,42 |
16,19 |
19,27 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Spanneisen mit Treppen Q 20 x10 Nute 7 L 83 mm |
Treppen Unterlage 30x30x62mm |
M 6 zu Nute 8 |
M 6 L 80 mm L 63 mm |
Ø 6,4 |
M6 SW10 schmied. |
0 |
0,48 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Q 20 x12 Nute 7 L 83 mm |
Treppen Unterlage 30x30x 62mm |
M 6 zu Nute 8 |
M 6 L 40 mm L 63 mm L 80 mm |
Ø 6,4 |
M8 SW 10 schmied. |
M 6 SW 10 L 18 mm |
0,51 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Q 20 x12 Nute 7 L 83 mm |
Treppen Unterlage 30x40x62mm Spannhöhe 74mm |
M 6 zu Nute 8 |
M 6 L 50 mm L 63 mm L 80 mm |
Ø 6,4 |
M8 SW 10 schmied. |
M 6 SW 10 L 18 mm |
0,77 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Q 25x15 Nute 9 L 86 mm |
Treppen Unterlage 30x30x62mm |
M 8 zu Nute 10 |
M 8 L 63 mm L 100 mm |
Ø 8,4 |
1x M8 SW 13 schmied. |
0 |
0,58 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Q 25x15 Nute 9 L 86 mm |
Treppen Unterlage 30x40x75mm Spannhöhe 70mm |
M 8 zu Nute 10 |
M 8 L 80 mm L 125 mm |
Ø 8,4 |
M8 SW 13 schmied. |
0 |
0,58 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Q 30x15 Nute 11 L 96 mm |
Treppen Unterlage 30x30x62mm Spannhöhe58 |
M 10 zu Nute 12 |
M 10 L 80 mm L 125 mm |
Ø 10,5 |
M10 SW 16 schmied. |
0 |
0,6 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Q 30x15 Nute 11 L 96 mm |
Treppen Unterlage 30x40x75mm Spannhöhe 70 |
M 10 zu Nute 12 |
M 10 L 80 mm L 125 mm |
Ø 10,5 |
M10 SW 16 schmied. |
0 |
0,7 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Q 30x15 Nute 11 L 96 mm |
Treppen Unterlage 30x50x93mm Spannhöhe 88 |
M 10 zu Nute 12 |
M 10 L 100 mm L 160 mm |
Ø 10,5 |
M10 SW 16 schmied. |
0 |
1,24 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Q 40x20 Nute 14 L 96 mm |
Treppen Unterlage 30x30x62mm Spannhöhe55 |
M 12 zu Nute 14 |
M 12 L 80 mm L 125 mm |
Ø 13 |
M12 SW 18 schmied. |
0 |
1,4 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Q 40x20 Nute 14 L 96 mm |
Treppen Unterlage 30x40x74mm Spannhöhe 68 |
M 12 zu Nute 14 |
M 12 L 80 mm L 125 mm |
Ø 13 |
M12 SW 18 schmied. |
0 |
1,5 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Q 40x20 Nute 14 L 96 mm |
Treppen Unterlage 30x50x94mm Spannhöhe87 |
M 12 zu Nute 14 |
M 12 L 100 mm L 160 mm |
Ø 13 |
M12 SW 18 schmied. |
0 |
1,6 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Q 40x20 Nute 14 L 96 mm |
Treppen Unterlage 40x60x116mm Spannhöhe 110 |
M 12 zu Nute 14 |
M 12 L 100 mm L 200 mm |
Ø 13 |
M12 SW 18 schmied. |
0 |
1,8 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Nute 18 L 151 mm |
Treppen Unterlage 40x40x 82mm Spannhöhe 75 |
M 16 zu Nute 18 |
M 16 1x L100 1x L200 mm
|
Ø 17 |
1x M16 SW 24 schmied. |
|
2,48 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Nute 18 L 151 mm |
Treppen Unterlage 40x60x116mm Spannhöhe 110 |
M 16 zu Nute 18 |
M 16 1x L100 1x L200 mm
|
Ø 19 |
1x M16 SW 24 schmied. |
|
2,58 |
Bitte anfragen |
Bitte anfragen |
|
|
Spanneisen mit Treppen Nute 22 L 191 mm |
Treppen Unterlage 40x60x116mm Spannhöhe 110 |
M 20 zu Nute 22 |
M 20 1x L120 1x L200 mm
|
Ø 21 |
M20 SW 30 schmied. |
|
4,7 |
Bitte anfragen |
Bitte anfragen |
Bestand und Preis bitte mit Bestellnummer anfragen !
Spannmittel Satz
Spanneisen nach DIN 6314 ohne Spannunterlage!
Menge 1 = 1 Satz = 1xBestellnummer
Preisliste nicht bindend Stand 01.07.2014
|
Lfd. Nr. |
Bestellnummer und Link |
Spanneisen |
Nutenstein |
Siftschrauben DIN 6379 10.9 |
Scheiben DIN 6340 |
Verlängerungsmutter Nr. 6334 10. |
Bundmutter DIN6331 |
Menge |
Gewicht |
Netto in € |
Brutto Inkl. 19% MwSt. |
|
1 |
MZESASatzM06C
|
2 x Spanneisen Nute 7 L 50mm |
2x M06 zu Nute 8mm
|
8Stck Stiftschrauben M6 je 2 40/50/63/80 |
2x Ø 6,4 |
2x M6 L = 18mm |
2x M6 H 9mm S |
18 |
0,45kg |
Bitte anfragen |
Bitte anfragen |
|
2 |
MZESASatzM08C |
2 x Spanneisen Nute 9 L 60mm |
2x M08 zu Nute 10mm
|
6 Stiftschrauben M 8 je 2 63 /80 / 125 |
2x Ø 8,4 |
2x M8 L = 24mm |
2x M8 H12mm S |
16 |
0,5kg |
Bitte anfragen |
Bitte anfragen |
|
3 |
MZESASatzM10C |
2 x Spanneisen Nute 11 L80mm |
2x M10 Zu Nute 12mm
|
6 Stiftschrauben M10 je 2 50/80/ 125 |
2x Ø 10,5 |
2x M10 L = 30mm |
2x M10 H15 mm S |
16 |
0,9kg |
Bitte anfragen |
Bitte anfragen |
|
4 |
MZESASatzM12C |
2 x Spanneisen Nute14 L100mm |
M12 Zu Nute 14 mm |
6 Stiftschrauben M12 je 2 63/100/160 |
2x Ø 13 |
M12 L = 36mm |
M12 H18 mm S |
16 |
1,7kg |
Bitte anfragen |
Bitte anfragen |
|
5 |
MZESASatzM12C |
2 x Spanneisen Nute14 L100mm |
M12 Zu Nute 16 mm |
6 Stiftschrauben M12 je 2 63/100/160 |
2x Ø 13 |
M12 L = 36mm |
M12 H18 mm S |
16 |
2,0kg |
Bitte anfragen |
Bitte anfragen |
|
6 |
MZESASatzM16C |
2 x Spanneisen Nute18 L125mm |
M16 zu Nute18 |
6 Stiftschrauben M16 je 2 80/125/160 |
2x Ø 17 |
M16 L = 48 mm |
M16 H 24 mm S |
16 |
3,7 kg |
Bitte anfragen |
Bitte anfragen |
|
7 |
MZESASatzM20C |
2 x Spanneisen Nute18 L125mm |
M16 zuNute18 |
6 Stiftschrauben M20 je 2 80/ 125 / 200 |
2x Ø 17 |
M16 L = 48 mm |
M16 H 24 mm S |
|
3,7 kg |
Bitte anfragen |
Bitte anfragen |

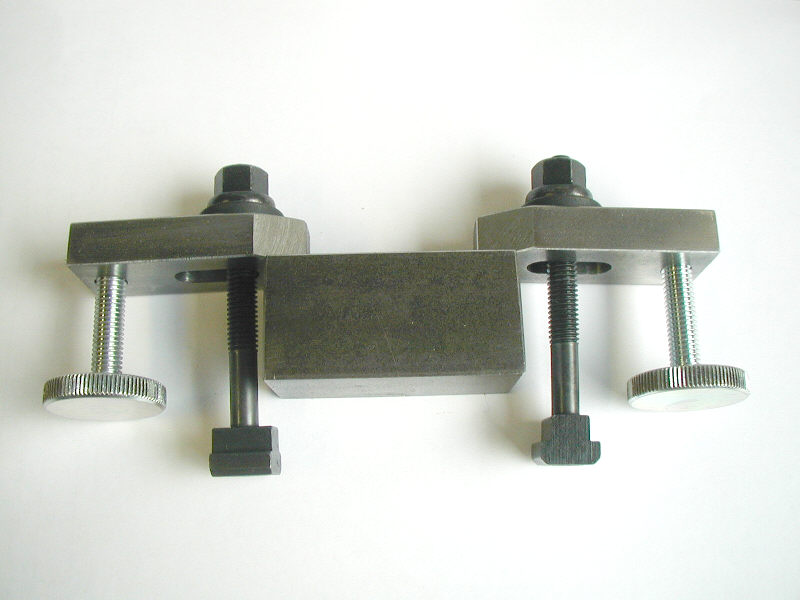

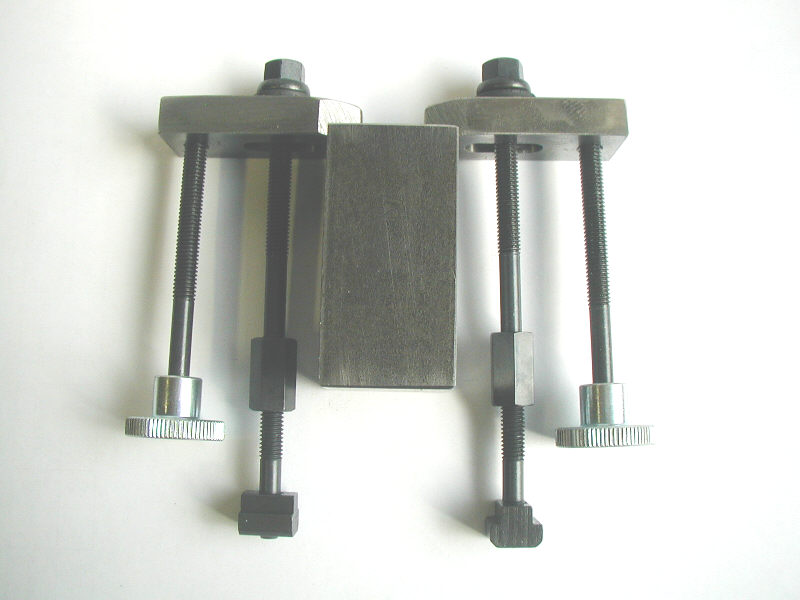

Satz Spanneisen nach DIN 6314 mit Stiftschraube in Rändelmutter
Preisliste nicht bindend Stand 22.04.2013 bitte immer Bestand und Preisliste prüfen !
|
Besetellnummer und Link |
Spanneisen |
Nutenstein |
Siftschrauben DIN 6379 10.9 |
Scheiben DIN 6340 |
Rändelmutter |
Bund mutter DIN6331 |
Verlängerungs mutter
|
Netto in € |
Brutto Inkl. 19% MwSt. |
|
2 x Spanneisen Nute 07 L 50 mm |
Zu Nute 2x 8mm mit M06 |
4 x Stiftschrauben M6 x 80 2x M6 x40 |
2x Ø 6,4 |
M6 Ø 24mm H 15 5.8 Spannhöhe 34 bis 75mm |
2x M6 |
2 x M6 |
Bitte anfragen |
Bitte anfragen |
|
|
2 x Spanneisen Nute 07 L 50 mm |
Zu Nute 2x 8mm mit M06 |
2 x Stiftschrauben M6 x 80
|
2x Ø 6,4 |
M6 Ø 5.8 Spannhöhe 8 bis 34mm |
2x M6 |
keine |
Bitte anfragen |
Bitte anfragen |
|
|
2 x Spanneisen Nute 09 L 60 mm |
Zu Nute 2x 10mm mit M08 |
2 x Stiftschrauben M8 x 80
|
2x Ø 8,4 |
M8 Ø 5.8 Spannhöhe 8 bis 34mm |
2x M8 |
keine |
Bitte anfragen |
Bitte anfragen |
Weitere Größen auf Wunsch bitte per Telefon anfragen.
