Spannmaterial mit Treppenkrallen

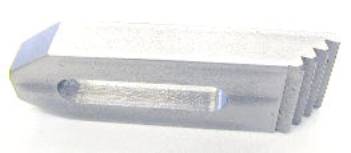

Spanneisen flach mit Treppenkrallen ähnlich DIN 6314

Material C45 K Vergütungsstahl

Die Spanneisen werden ähnlich DIN 6314 gefertigt. Eine neue Zahnform ermöglicht die Benutzen der Spannunterlage in beiden Richtungen . Unterlage und Spanneisen werden durch die Zahnform ineinander gekrallt. Spannstufe je ca.3,25 mm .

Preise frei bleibend ab Standort !

Stand 01.02.2014

Tabelle zu DIN 6314 Treppenkrallen

Material Vergütungsstahl C 45C (K) ; Blank gezogen

Lfd.

Nr.

Bestellnummer

Nute = b

A x B mm

L+/-2 mm

e mm

R +2

c

Anzahl Tk.

g

Bestand

Soll

1

MZESPFTK0783PR

7

20x10

83

35

3,5

10

2

98

12

2

MZESPFTK0783P

7

20x12

86

40

3,5

10

3

116

24

3

MZESPFTK0986P

9

25x15

86

38

4

13

4

190

24

4

MZESPFTK0986P

9

25x15

86

54

4

13

4

190

4

5

MZESPFTK1196P

11

30x15

96

50

5

15

4

250

24

6

MZESPFTK1412P

14

40x20

119

50

6

21

5

580

12

7

MZESPFTK1815P

18

50x25

156

65

8

26

7

1080

8

8

MZESPFTK2220P

22

60x30

196

90

8

30

8

1920

8

Preisangaben im Shop G. Plogmann Link Spanneisen mit Stufen

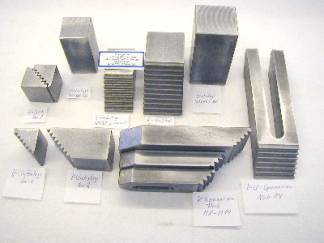

Unterlagen mit Treppenkrallen

Preisangaben im Shop G. Plogmann Link Unterlagen Treppenstufen

Bestellnummer

Größe

A

B mm

L mm

+- 1mm

TK

Y

g

Preis Netto

Preis Brutto

Inkl. MwSt. 19%

Angaben

MZESUT3025/1F

B30/1

24,5

24,5

6

105



Rest gefräst

MZESUT3025/1S

B30/1

25

32

6

110



Auflage fein gesägt

MZESUT3030/2a

B30/2

30

62

8

350



Auflage gefräst

MZESUT3040/2b

B30/2b

40

74,5

11

540



Auflage gefräst

MZESUT3050/2c

B30/2c

50

93,5

14

820



Auflage gefräst

MZESUT4024/2

B40/1

24

30,5

6

110



20 x Auflage gefräst

MZESUT4025/1P

B40/1p

25

32

6

110



paarweise gefräst

MZESUT4025/1f

B40/1f

24

30,5

6

110



Prototypenreihe

MZESUT4025/1p

B40/1p

25

32

6

110



18 Stück Prototyp

MZESUT4040/2a

B40/2a

40

82

11

825



Auflage gefräst

MZESUT4060/2c

B40/2c

60

116,3

17

1600



Auflage gefräst







Werden die  Unterlagen als Paar mit  Größe  1 verwendet so kann der  Stufensprung  auf 1,75mm verringert werden.

Die Unterlagen sind  in  beiden  Richtungen  zu den Spanneisen zu nutzen. Die Unterlage  kann auch gegeneinander Kralle in Kralle verwand werden.

Bei Verwendung  2x Größe 1 beträgt die Spannhöhe min. 25mm ; max.  42,50mm.

Der Stufensprung von 1,75 mm wird durch  drehen von einer Unterlage  bewirkt !  Hier wurde, von Bild 1 , Unterlage rechts um 180 ° nach hinten gekippt und dann 90 ° nach links und wieder aufgesetzt ! Nun haben wir eine Höhe  b von 26,5mm !

Höhe a        Bild 1                     Bild 2          Höhe  b



    Länge  a                                       Länge b

Stufungen Höhe 25,0 / 26,76 / 28,53 / 30,29 / 32,06 / 33,82 / 35,59 / 37,35 / 39,12 / 40,88 / 42,65  mm.

Benutzen Sie  Unterlage  Größe 1 mit Unterlagsgröße  q 30 Größe 2  so erweitert sich der Spannbereich  bis auf  60mm .

Eine zusätzliche Hilfe sind  unsere Unterlagen 30x30x60mm  oder  40 x 40 x 80 mm.



Lage der Unterlagen Version A; B; C; D

Satz

Version A

Version B

Version C

Version D

Stufen-

Sprung

B30 /1 + B30/1

25

42

26,75

43,75

1,75

B30 /1 + B30/2a

25

46,5

53

81

1,75

B30 /1 + B30/2b

25

55

57

90

1,75

B30 /1 + B30/2c

25

65

65

109

1,75

B30 /2a + B30/2a

62

75

85

110

3,5

B30 /2b + B30/2b

75

98

99

131

3,5

B30 /2c + B30/2c

93

122

122

165

3,5

B30 /2a + B30/2b

62

83,5

90

141

3,5

B30 /2a + B30/2c

62

97

95

141

3,5

B30 /b + B30/c

75

112

107

150

3,5







B40/1 + B40/1

25

42

26,75

43,75

1,75

B40/1 + B40/2a

25

58

63

100

1,75

B40/1 + B40/2c

25

77

77

136

1,75

B40/2a + B40/2a

82

106

110

145

3,5

B40/2a + B40/2c

82

123

123

180

3,5

B40/2c + B40/2c

116

152

152

204

3,5



Maße in mm













Empfehlungen

Kombination

Spanneisen/Treppenkrallen

Spanneisen mit Unterlage




Spanneisen

Unterlage

Spannhöhe min

max Spannhöhe

Nute 9

B30/ 2a

0

58mm

Nute 11

B30/ 2b

0

70mm

Nute 14

B30/ 2c

0

86mm

Nute 18

B40/ 2c

0

108mm

Nute 22

B40/ 2c

0

105mm





























Unterlagen glatt !

Unterlagen dienen als zusätzliche Unterlage zu Treppenkrallen- Unterlagen

St 37 K

Preisangaben frei bleibend ab Standort !

Stand 01.01.2013

Bestellnummer

Größe

A

B mm

L mm

+- 1mm



g

Preis Netto

Preis Brutto

Inkl. MwSt. 19%

Angaben

MZESUG303060

B30

30

60



420

3,19 €

3,80 €

L = gefräst

MZESUG404080

B40

40

80



1000

4,16 €

4,95 €

L = gefräst
