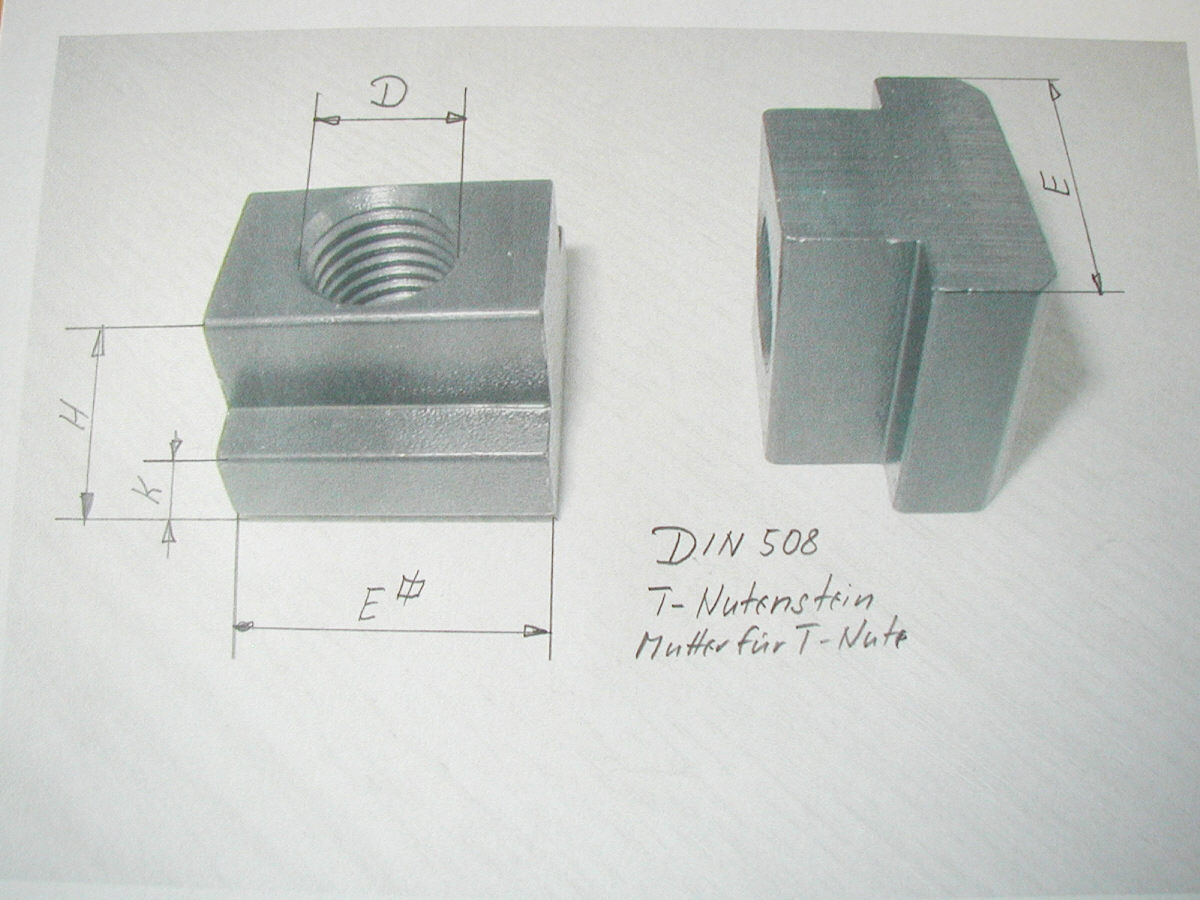

Lagerliste (T-Nutensteine) DIN 508 Muttern für T-Nuten

Vergütet , Festigkeitsklasse 10.

Volle Belastung der Mutter darf nur bei Ausnutzung der gesamten Gewindelänge vorgenommen werden.

ca. 1,5 x Ø

Stand 21.08.2015

Bestellnummer

Nutmaß

Maß A -0,3bis 0,4 mm

Gewinde

Maß D

Fußbreite

Ex E

Maß H

Höhe

Maß K

Fuß Höhe

Gewicht g

Bestand

Netto €

Brutto inkl. 19% MwSt.

MZESP NS 06/05A

6

M5

10

8

4

4

50

1,71

2,03

MZESP NS 08/06A

8

M6

13

10

6

9

12

1,37

1,63

MZESP NS 10/08A

10

M8

15

12

6

12

99

1,23

1,46

MZESP NS 12/08A

12

M8

18

14

7

22

26

2,21

2,63

MZESP NS 12/10A

12

M10

18

14

7

22

104

1,33

1,58

MZESP NS 14/08A

14

M8

22

16

8

37

8

2,45

2,92

MZESP NS 14/10A

14

M10

22

16

8

37

38

2,45

2,92

MZESP NS 14/12A

14

M12

22

16

8

37

82

1,73

2,06

MZESP NS 16/08A

16

M08

25

18

9

60

10

4,42

5,26

MZESP NS 16/10A

16

M10

25

18

9

60

52

3,57

4,25

MZESP NS 16/12A

16

M12

25

18

9

50

59

2,93

3,49

MZESPNS 16/14A

16

M14

25

18

9

50

6

2,3

2,74

MZESPNS 18/08A

18

M08

28

20

10

91

8

5,50

6,55

MZESPNS 18/10A

18

M10

28

20

10

87

12

4,58

5,45

MZESPNS 18/12A

18

M12

28

20

10

82

6

4,29

5,11

MZESPNS 18/14A

18

M14

28

20

10

72

12

3,60

4,28

MZESPNS 18/16A

18

M16

28

20

10

70

13

2,82

3,36

MZESPNS 20/16A

20

M16

32

24

12

110

12

4,51

5,37

MZESPNS 20/18A

20

M18

32

24

12

110

0

4,80

5,71

MZESPNS 22/16A

22

M16

35

28

14

155

4

6,88

8,19

MZESPNS 22/20A

22

M20

35

28

14

155

4

4,69

5,58

Weitere Nutengrößen 24/ 28/ 30/32/36/42/48/54 bitte anfragen !

Mit Warenkorb können Sie über Shop G. Plogmann / Spannelemente / DIN 508

Link Neu DIN 508 Nute 6 bis 22mm Muttern für T-Nute, T-Nutensteine

Artikel-Nr.: MZESPNSBN

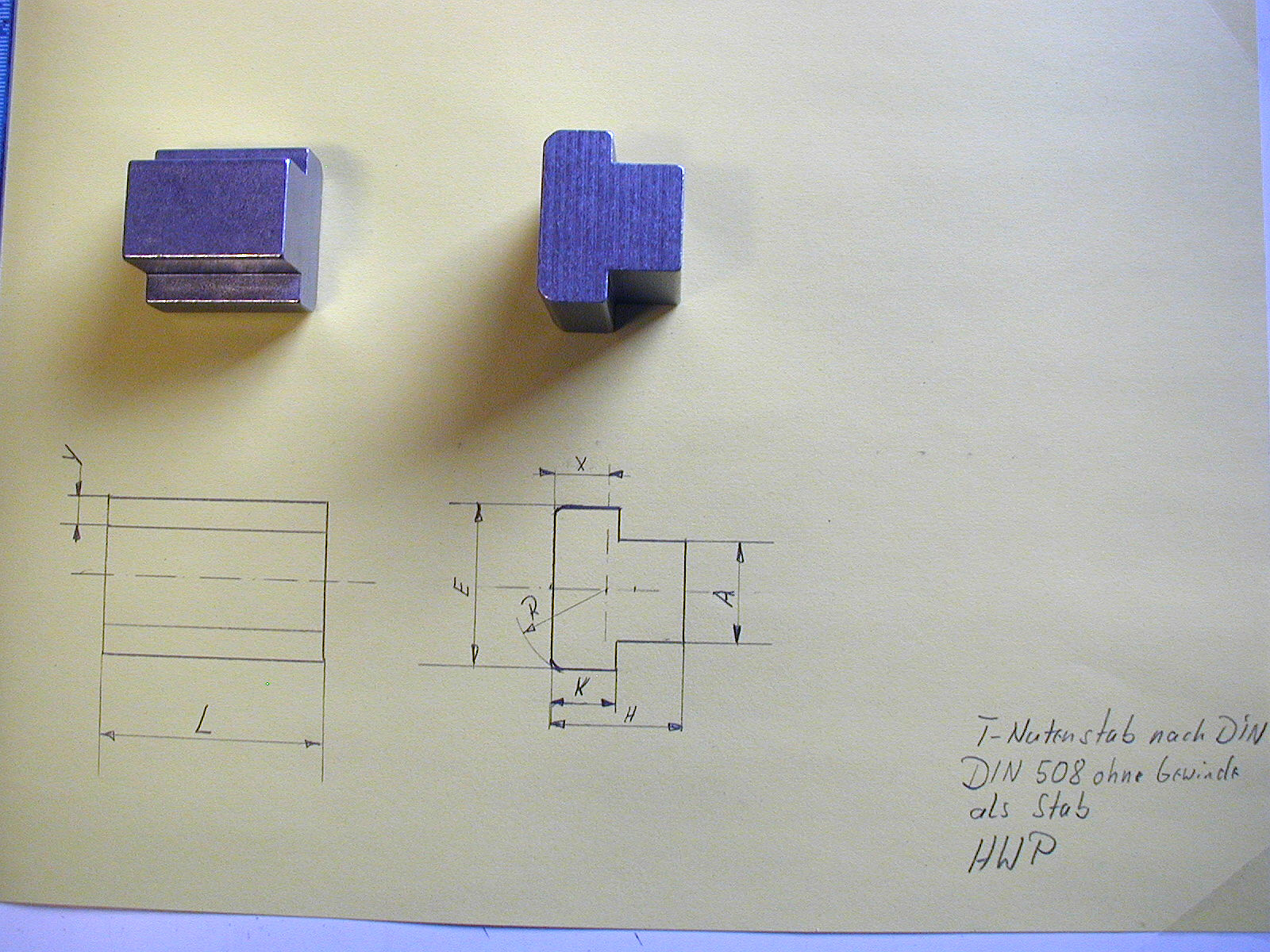

Lagerliste Rohlinge

Stand 29.11.2015

Material AMF Nr. 508R Vergütungsstahl 035-0,45 % C

Nr.

Bestellnummer

Nutmaß

Maß A

-0,3

Fußbreite

Ex E

Maß H

Höhe

Maß K

Fuß Höhe

Gewicht g

Bestand

Ist


Netto €

Brutto inkl. 19% MwSt.

1

MZESPNRS06

6

10

8

4

4

21


0,80

0,95

2

MZESPNRS08

8

13

10

6

16

21


0,80

0,95

3

MZESPNRS10

10

15

12

6

40

56


0,95

1,13

4

MZESPNRS12

12

18

14

7

50

61


1,1

1,31

5

MZESPNRS14

14

22

16

8

50

59


1,44

1,71

6

MZESPNRS16

16

25

18

9

70

90


1,65

1,96

7

MZESPNRS18

18

28

20

10

95

26


2,13

2,54

8

MZESPNRS20

20

32

24

12

150

16


3,32

3,95

9

MZESPNRS22

22

35

28

14

210

16


3,94

4,69

10

MZESPNRS24

24

40

32

16

300

0




11

MZESPNRS28

28

44

36

18

430

0




12

MZESPNRS32

32

50

40

20

630

0




13

MZESPNRS36

36

54

44

22

800

0




14

MZESPNRS42

42

65

52

26

1400

0




15

MZESPNRS48

48

75

60

30

2100

0




16

MZESPNRS54

54

85

70

35

3150

0




Im Bestand ist die angegeben Menge nicht bindend! Größerer Mengen als in Bestand angegeben haben ca. 10 Arbeitstage Lieferzeit!

Sie können über unseren Shop kaufen. Link Neu DIN 508R Nute 6 bis 22mm Rohlinge Muttern für T-Nute, T-Nutensteine

Artikel-Nr.: MZESPNRS

neu im Angebot!

Rohlinge als Stange L 330 mm

Material C45+C EN 10277/10278


L bei allen Teilen 330mm

Bestellnummer

Nutmaß

Maß A

-0,3

Fußbreite

E

Maß H

Höhe

Maß K

Fuß Höhe

Y

X

R

Gewicht g

Bestand

Ist

Netto €

Brutto inkl. 19% MwSt.

MZESPNRSt06

6

10

8

4




140

0

60

71,4

MZESPNRSt08

8

13

10

6




410

0

57

67,83

MZESPNRSt10

10

15

12

6




880

0

55

65,45

MZESPNRSt12

12

18

14

7




916

5

40,34

48

MZESPNRSt14

14

22

16

8




750

8

44,12

52,5

MZESPNRSt16

16

25

18

9




925

1

37,82

45,01

MZESPNRSt18

18

28

20

10

5

8,5

16

1120

2

40,34

48

MZESPNRSt20

20

32

24

12

6

9,5

17,5

1550

0

50

59,5

MZESPNRSt22

22

35

28

14

6,5

11,5

20

1037

0

55

65,45

MZESPNRSt24

24

40

32

16




2475

0

60

71,4

MZESPNRSt28

28

44

36

18

9

15,5

25

3300

2 *

68

80,92

MZESPNRSt32

32

50

40

20




4200

0

130

154,7

MZESPNRSt36

36

54

44

22




4900

0

105

124,95

MZESPNRSt42

42

65

52

26




7100

0

155

184,45

MZESPNRSt48

48

75

60

30




9240

0

185

220,15

MZESPNRSt54

54

85

70

35




12300

0

199

236,81

* Muster in St 37.

Abnahmemengen

Bestand 0 können mit Losgrößen von 9 Stück gekauft werden.


Spannerweiterung zum Tisch

Werkstückgröße = Spanntischgröße oder min. kleiner.

Hier wurde eine Nuten leiste wie unten beschrieben eingesetzt ! Bessere Lösung Rundstab mit T-Nuten Form. Die Leiste muss lang in den Tisch hineinragen und mit Schrauben vorgespannt sein.

Lösung mit Rundstab

Diese Lösung schont die Tischnute.

Bitte prüfen Sie die Aufspannung der Nute im Normalen Spanneisatz und bei Einsatz mit Rundstab. Bei normalen Nutenstein nicht am Tischende mit voller Spannkarft arbeiten.

Setzen Sie eine Schlaguhr an die Spannstelle ( oberhalb des Nutenstein , und Sie können die Aufwölbung der Nute prüfen.

Ein neuer T- Nutenstein schont Ihren Tisch.

Vergleichsmessung Aufwölbung der Nute. Dies können Sie mit einem Drehmomentschlüssel und Tastuhr prüfen. Hier haben wir gleichzeitig die Spannkraft geprüft.


Der Aufbau der zusätzlichen Spanneinheiten bestehen aus Rund- Stab mit T-Nuten-Profil , ein Block mit Bohrung zu Stab und Gewinde zu Spannschraube und ein Block mit Ø zu Stab mit Haltenut zu Gegenlager.

Spanneisen mit oder ohne Treppenstufen und Gegenlager sind nach DIN einsetzbar, und bei uns zu bekommen.

Stäbe Ø 30 zu Nute 14 Ø 30 Nute 16 Ø 30 Nute 18

Stab Ø 40 zu Nute 22 mm

SpannblockØ40M20 MZESPEWBØ40M20 /Spannblock Ø30M16MZESPEWBØ30M16/SpannblockØ30M12MZESPEWBØ30M12

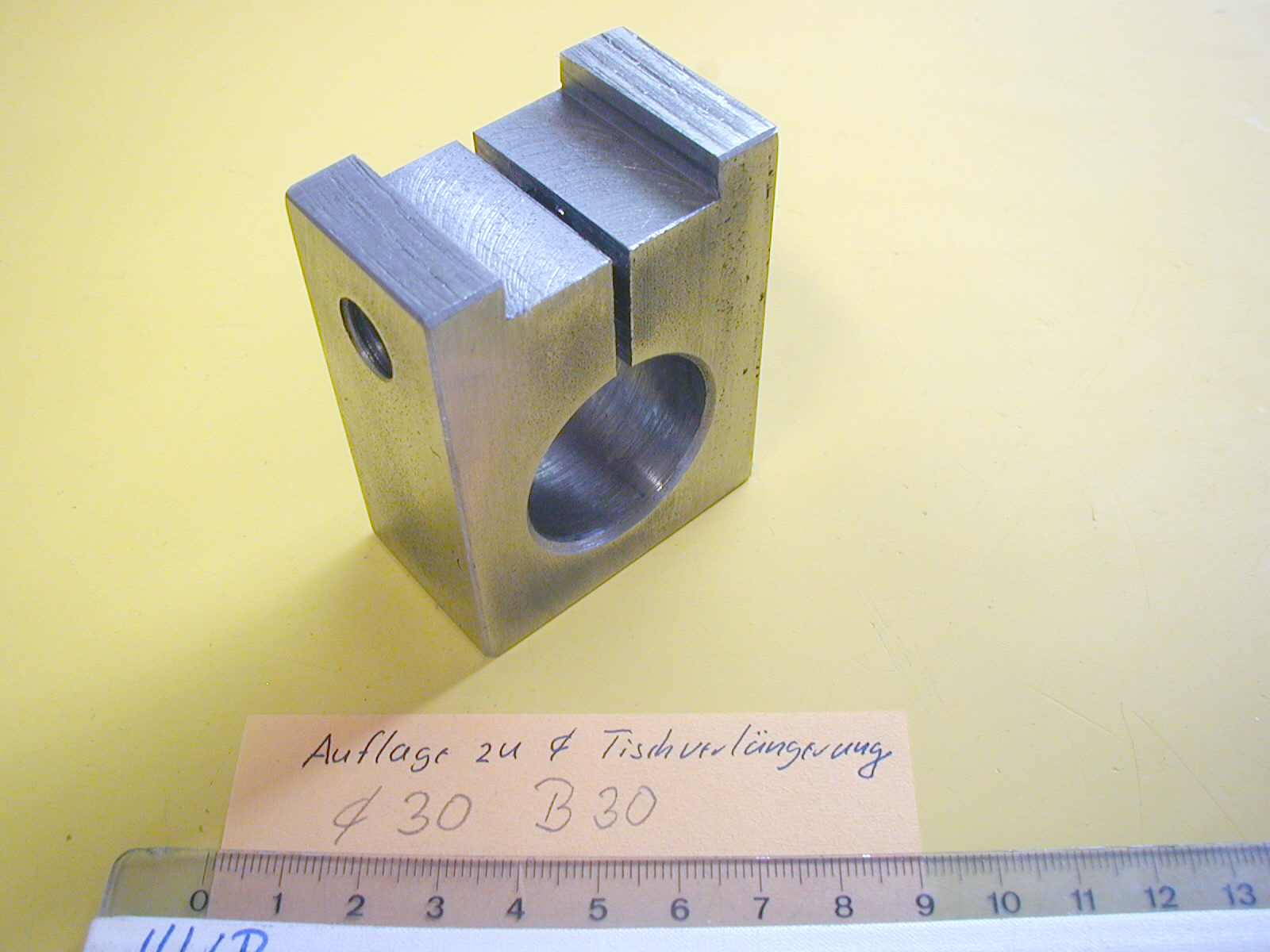

Stützblock Ø30 B30 MZESPEWBØ30B30 Stützblock Ø40 B40 MZESPEWBØ40B40

Achtung Maße Nut nicht nach DIN Maß E K H wurden geändert.

Nr.

Bezeichnung

Bestellnummer

Ø

Stab

Nutmaß

Maß A

-0,3

Fußbreite

E -0,5

Länge

Maß H

Höhe

-1

Maß K

Fuß Höhe -0,5

Gewicht g Muster

Bestand

Soll


Netto €

Brutto inkl. 19% MwSt.

1

Stab Ø 30 Nute 14

MZESPEWStØ30N14

30

14

22,5

250

22,5

9

1090g

2


33,61

40,00

2

Stab Ø 30 Nute 16

MZESPEWStØ30N16

30

16

25,5

250

24

10,5

1140g

2


31,98

38,06

3

Stab Ø 30 Nute 18

MZESPEWStØ30N18

30

18

30

335

27

11

1700g

2


33,61

40,00

4

Stab Ø 30 Nute 18

MZESPEWStØ30N18b

30

18

28

310

22

11

1550g

1


33,61

40,00

5

Stab Ø 40 Nute 22

MZESPEWStØ40N22

40

22

35,5

335

36

15,5

3000g

2


42,02

50,00

6












0,00


Nr.

Bezeichnung

Bestellnummer

Ø

Stab

Auflage Maß B

Gewinde

Maße



Gewicht g Muster

Bestand

Soll


Netto €

Brutto inkl. 19% MwSt.

1

Block zu Stab Ø 30 Stütze

MZESPEWBSØ30B30

30

30

-

50x30x65



540g

3


22,69

27,00

2

Block zu Stab Ø 40 Stütze

MZESPEWBSØ40B40

40

40

-

50x30x65



410g

2


24,37

29,00

3

Block zu Stab Ø 30 Spannst.

MZESPEWBSØ30M12

30

-

M12

50x30x65



580g

2


16,81

20,00

4

Block zu Stab Ø 30 Spannst.

MZESPEWBSØ30M16

30

-

M16

50x30x65



560

1


17,23

20,50

5

Block zu Stab Ø 40 Spannst.

MZESPEWBSØ40M20

40

-

M20

50x30x65



540

2


22,69

27,00


Lagerliste Rohlinge als Stangenmaterial

Keine DIN Ausführung!

Nutenstab Prototyp Nute 16mm L 330 mm

Nutenstab 18mm wurde zu Vorführzwecke KSS 160 angefertigt. Sonderanfertigung.


Stand 01.07.2016

Diese Stangen werden auf Anfrage als Sonderanfertigung hergestellt.

Einzelne Leisten werden Je nach Bedarf in Zukunft auf Lager gehalten.

Sollten Sie dies zur Tischerweiterung benötigen dann bitte um Rücksprache.

Es ist eine Hebelwirkung möglich. Der Tischrand kann bei nicht sachgerechtem Einsatz beschädigte werden.

Sonderanfertigung bitte anfragen.

Lieferzeit bei Bestand 0 = 4 Wochen

Nr.

Bestellnummer

Nutmaß

Maß A

-0,3

Fußbreite

E -0,5

Länge

Maß H

Höhe

+/-1

Maß K

Fuß Höhe +/-0,5

Gewicht g Muster

Bestand

Soll


Netto €

Brutto inkl. 19% MwSt.

6

MZESPNRSt16

16

25

330

19

9,5

985

1


37,82

45

7

MZESPNRSt18 mit 5x M10 +1x M12

Prototyp Einzelanfertigung

18

30

230

25,5

11,5

1150

2


37,38

44
