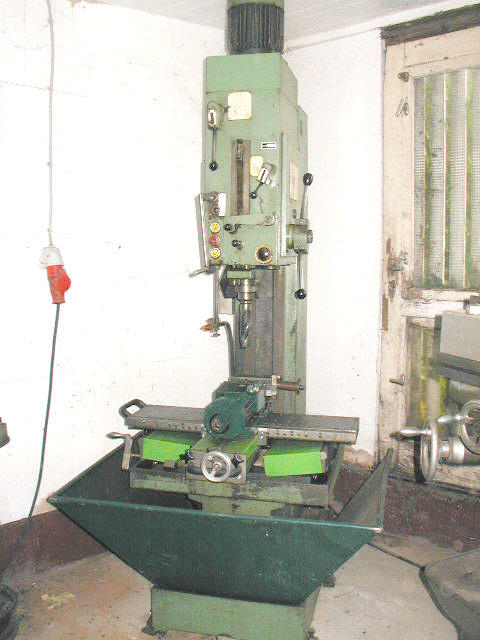

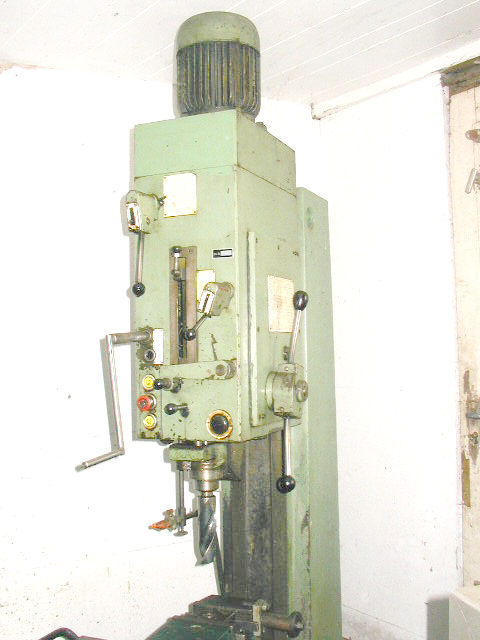

Bezeichnung: Ständerbohrmaschine mit Mk4

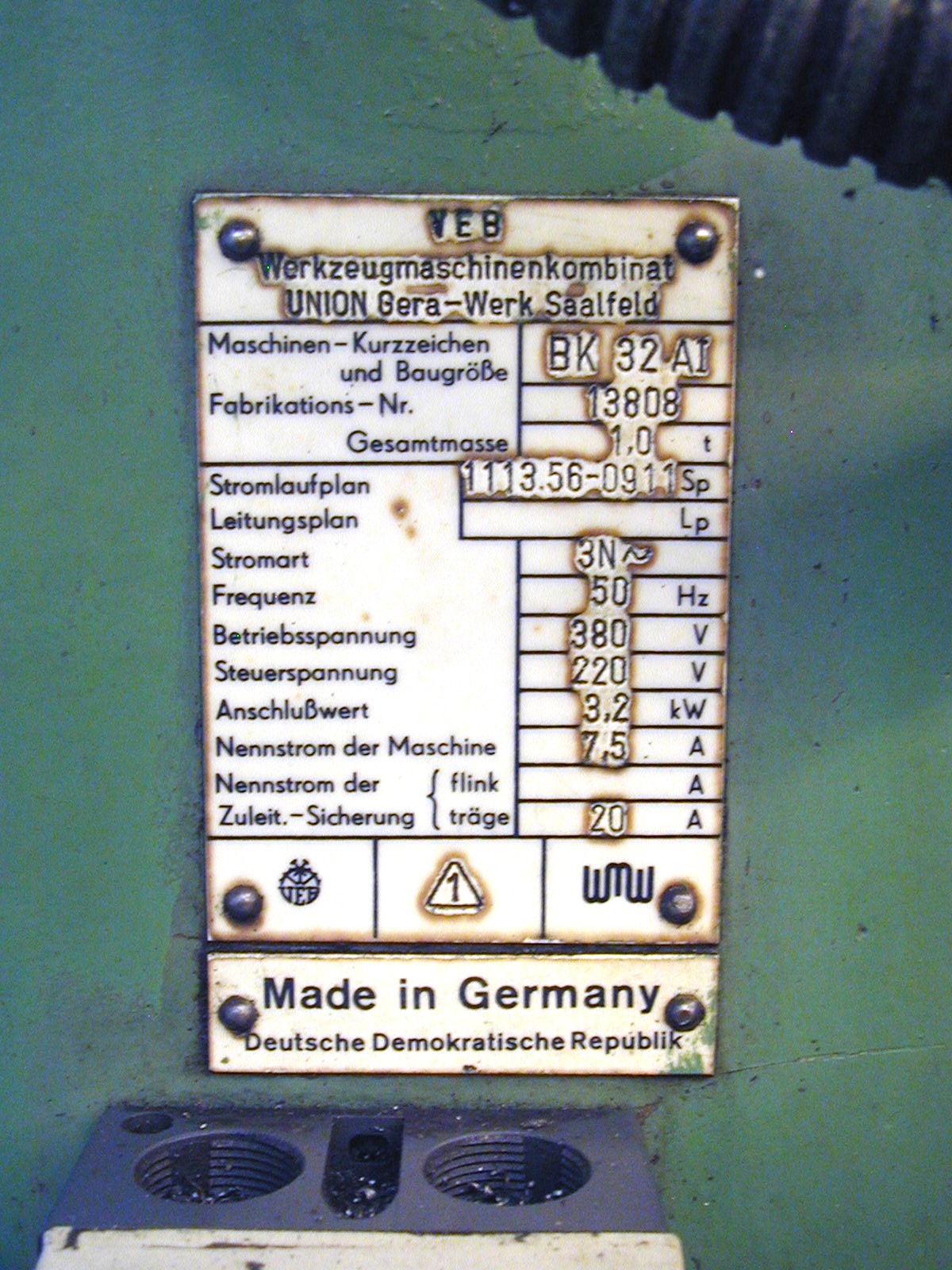

Hersteller: VEB WMK „Fritz Heckert“ WMW / SAMAG 07318 Saalfeld Tel. 03671/5850

Type: BK 32 AI

Fabrik- Nr. 13808

Baujahr : ca. 1966 Zustand 70% zu neu

Platzbedarf: B x T x H 800x 950 x 2650 mm ohne Zubehör

Höhe: min. 2370 mm max. 2650 mm

Gewicht: 1000 kg ohne Zubehör !

Standort: 56825 Schmitt

Arbeitsbereich

max. Bohrdurchmesser : Ø 49 mm

Ausladung: 315 mm

Entf. v. Spindel zu Tisch : min. 155 mm max.735 mm

Entf. von Spindel bis Grundplatte: bei Abbau vom Tisch 970 - 1250 mm

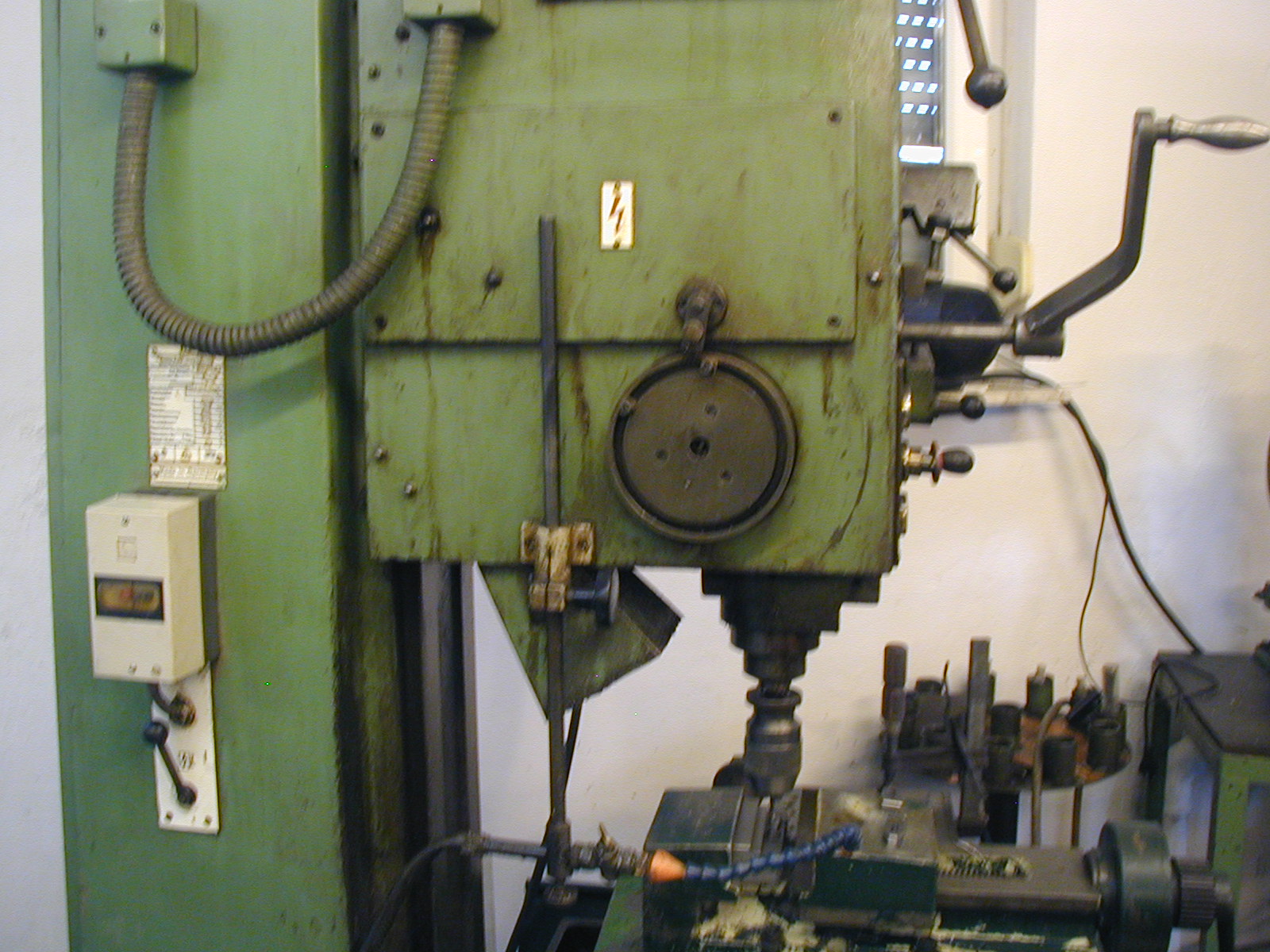

Spindel:

Anzahl 1 ; Kegel: Mk4 ; Hub : 200mm ;

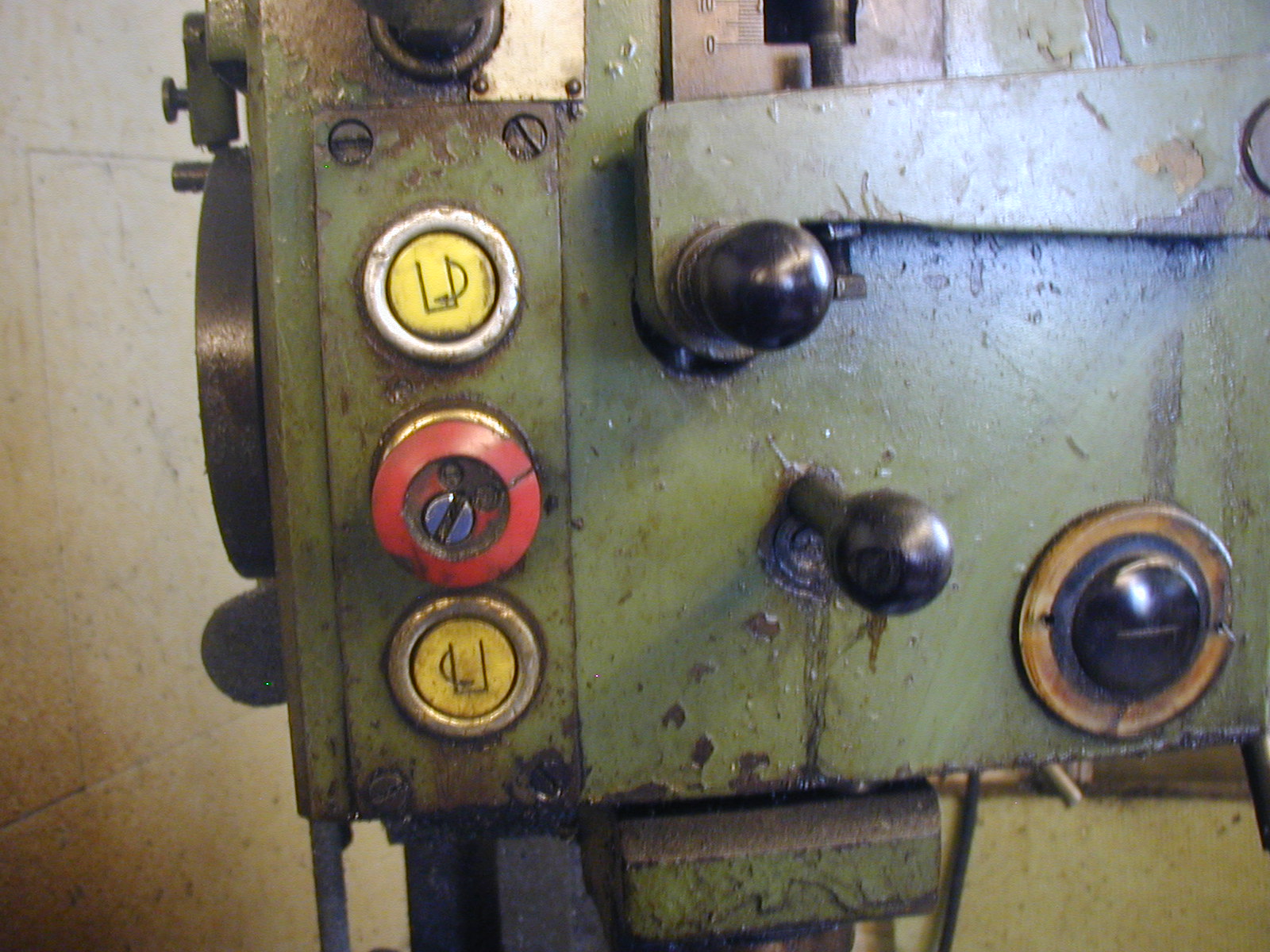

Rechts-Linkslauf : ja , mit automatisierter Gewindeschneideinrichtung . Vorschub: ja

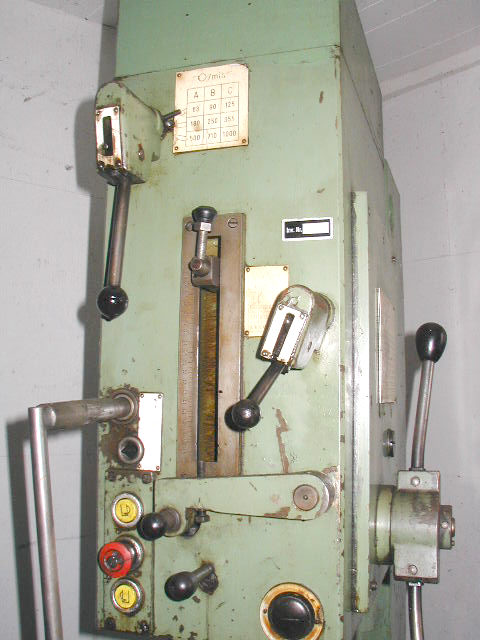

Drehzahlen: über Getriebe 9 Stufen

63/ 90/ 125/ 180/ 250/ 355/ 500/710/ 1000/ U/min.

Vorschub: ja 0,08 / 0,11 / 0,16 / 0,22 / 0,32 / 0,45 / 0,63 / 0,90/1,20 mm/U

Bohrtisch: Glatte Fläche über Rinne 550 x 450 mm

Nutenanzahl 3 Stck. Breite: 18 mm Abstand:

Grundplatte :

Aufspannfläche :

Nuten : 2 Stck. Breite : Abstand:

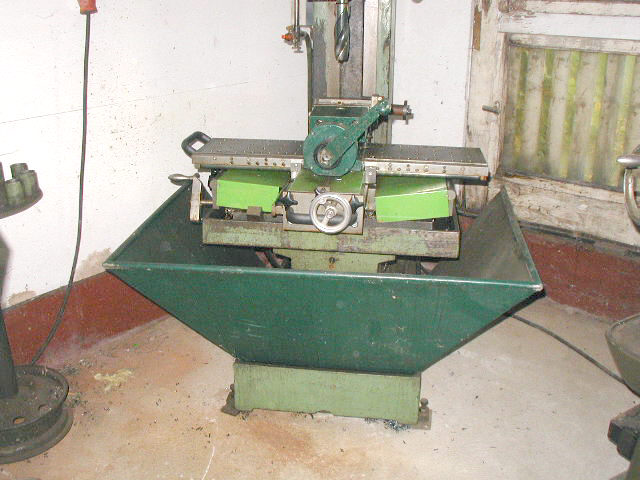

Zubehör : mit Kreuztisch und Schraubstock

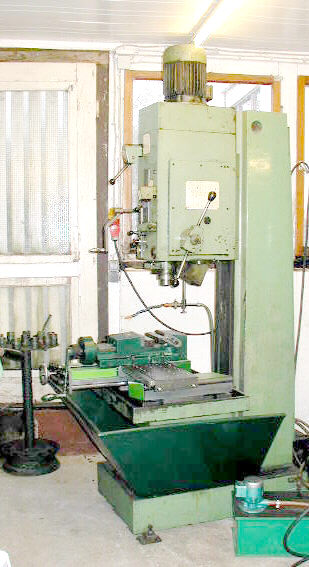

Im Bild: original aber ohne (Kreuzschiebeschlitten )

Schiebeschlitten und Schraubstock sind Zubehörteile !

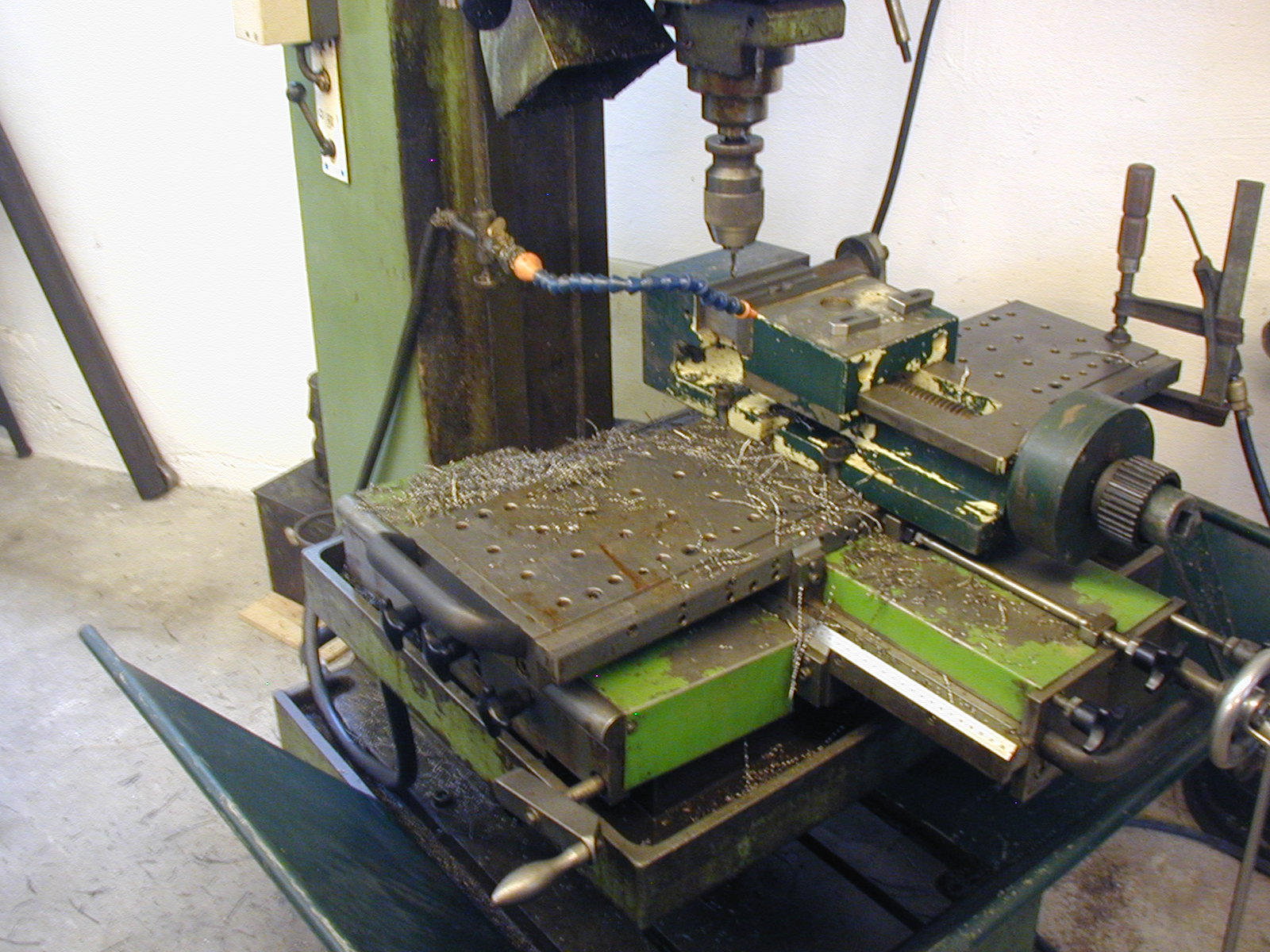

Anmerkung zu Schiebeschlitten : Dieser Kreuztisch wurden von uns entwickelt und hat ein Gebrauchsmusterschutz erhalten.

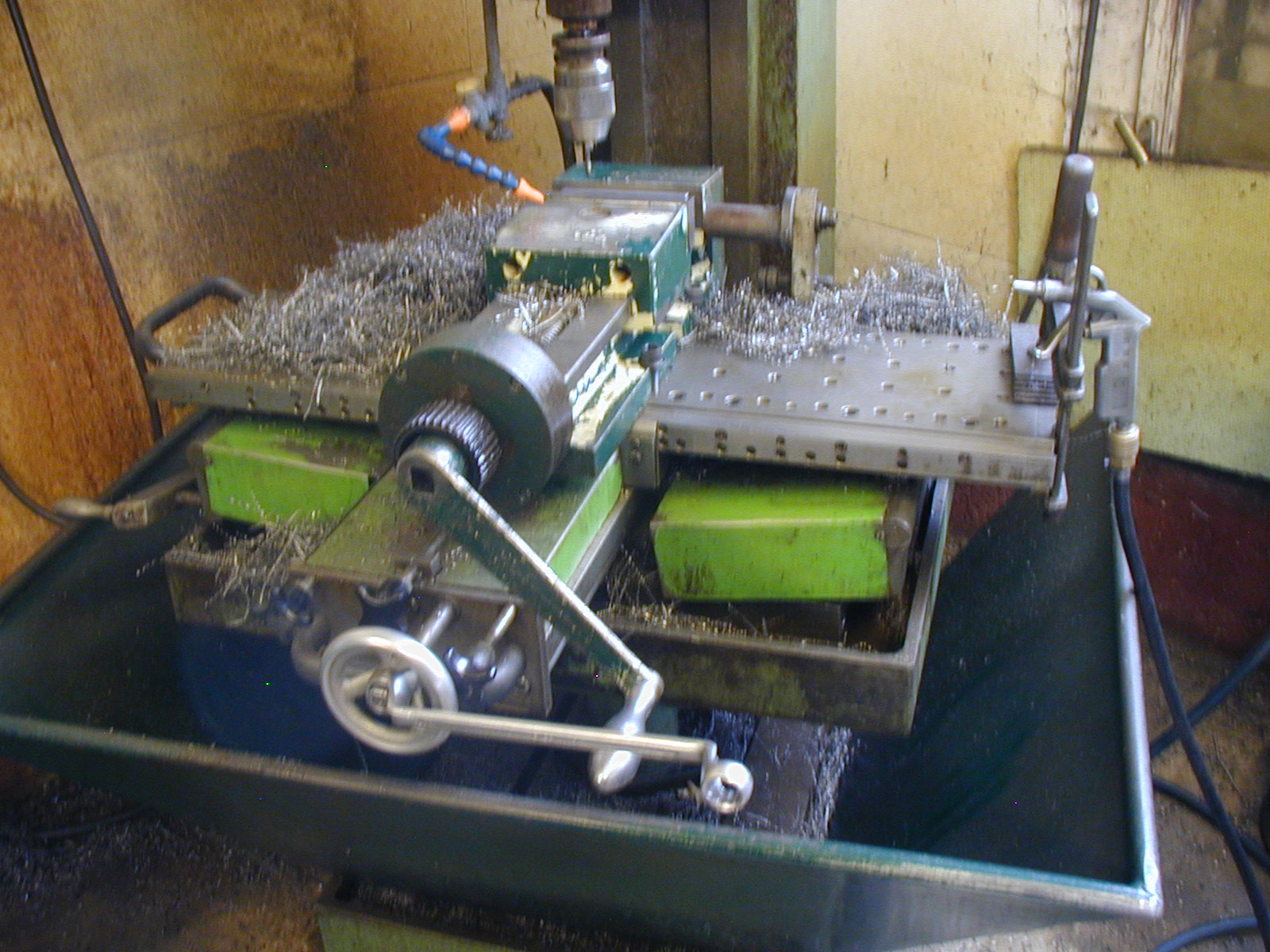

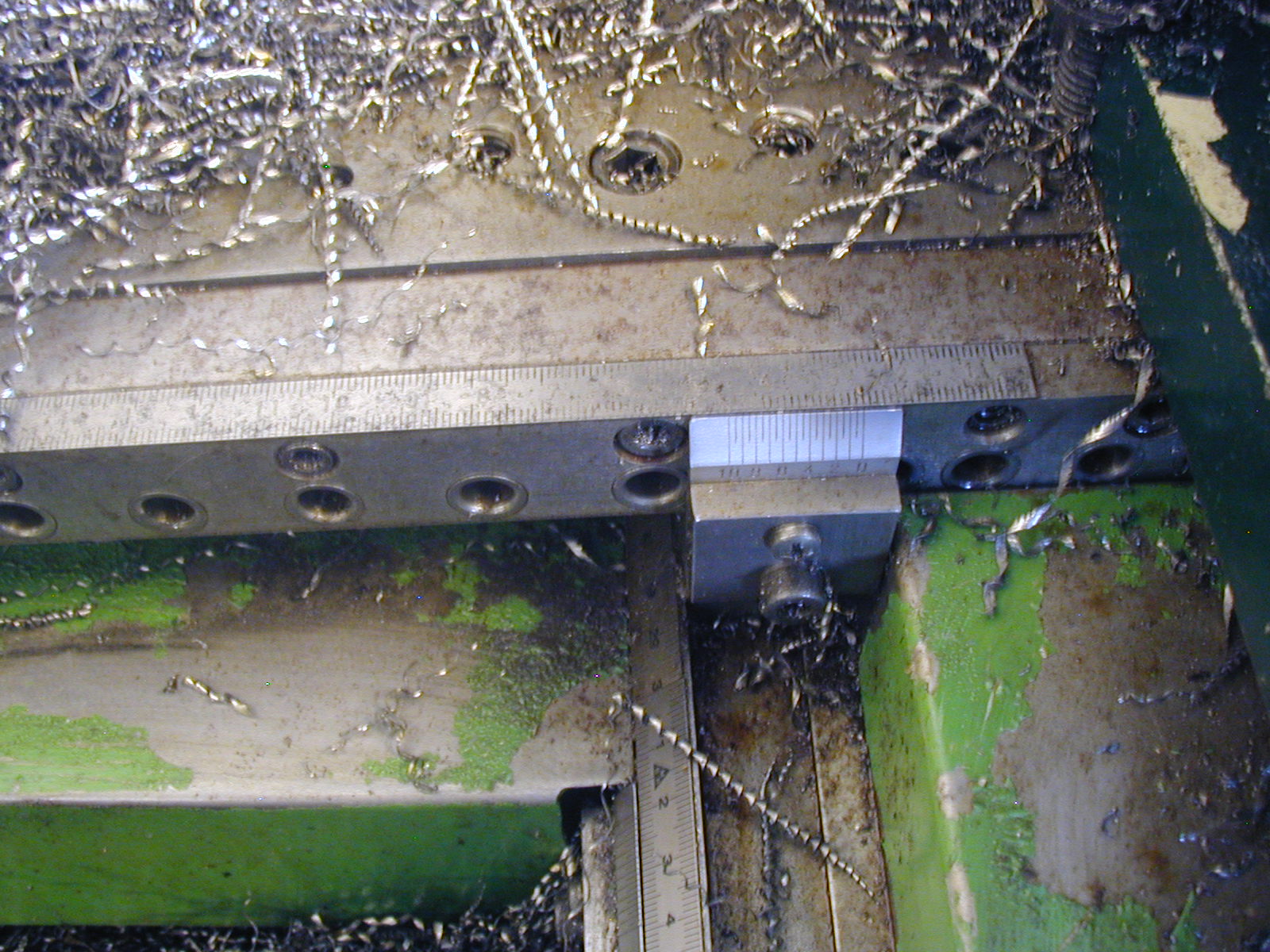

Sie können diesen Kreuzschiebeschlitten wie eine Radialbohrmaschinen bedienen. Wobei sie die Achsen einzeln verschieben und die Lage der zweiten Achse stabil bleibt. Der Schraubstock sitzt auf einer 0 Position x Mitte Backe y 0 = feste Backe. Dieser Tisch hat Handräder die über Zahnstangen den Tisch verschieben. Dabei können Sie die Position über Maßstäbe mit Nonien ablesen. Ein Streckenraster System ist ein günstiges Hilfsmittel bei Serien Bearbeitung.Weitere Angaben finden Sie im Angebot zum KSS160 .
