Vertikale Stoßmaschine Klopp

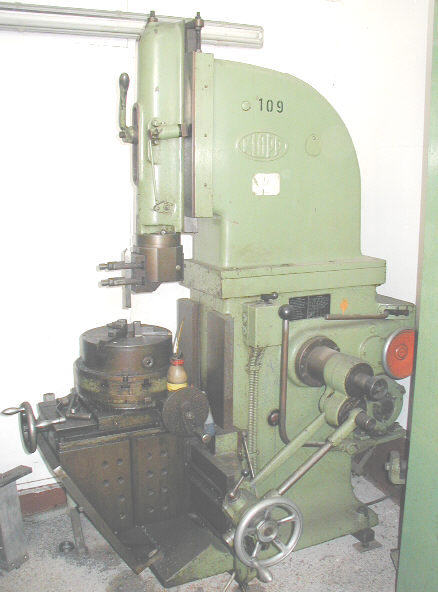

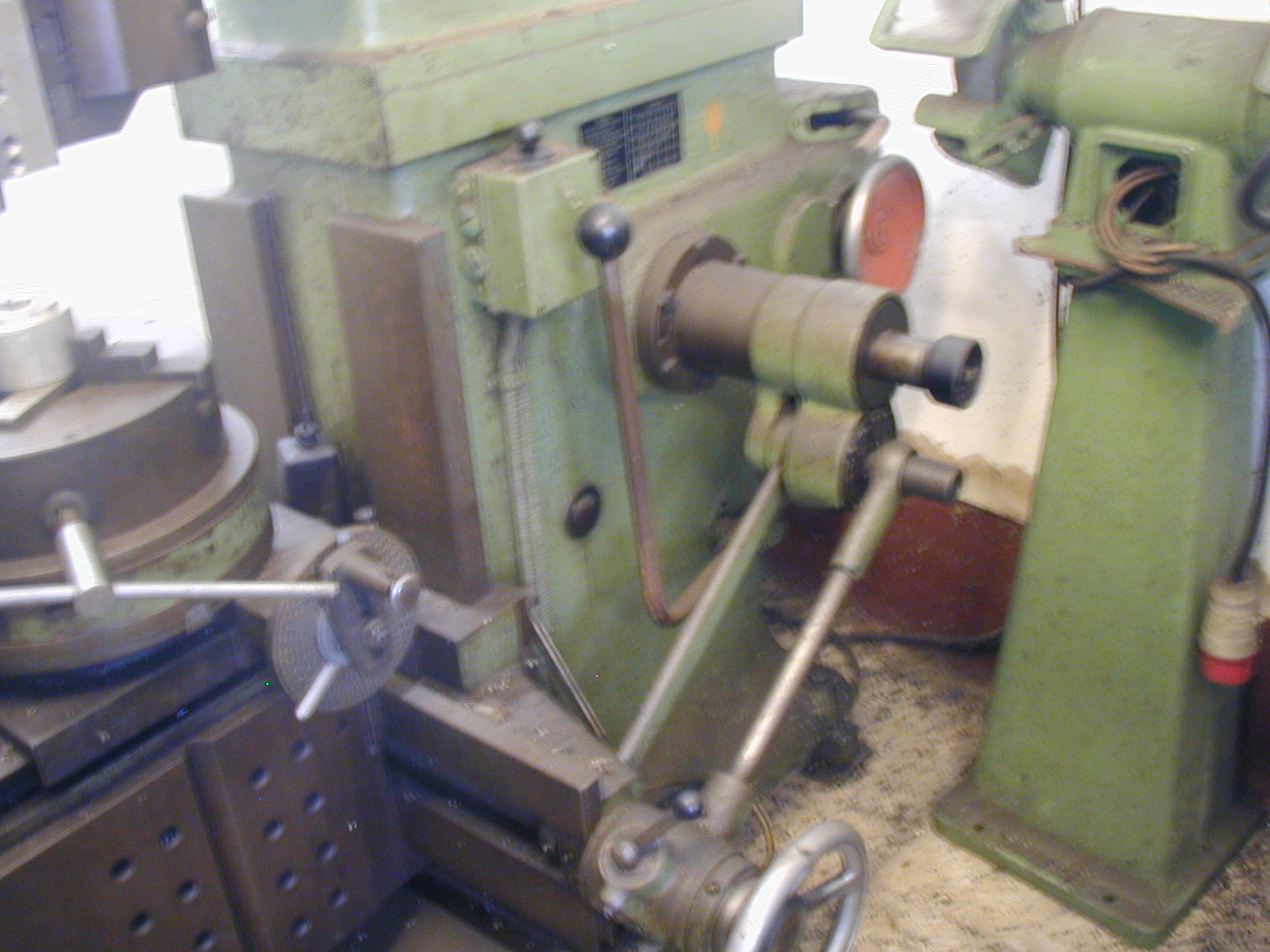

Maschine nach Inbetriebnahme ca. 1997

Es ist ein original Umbau von Klopp. Der Rundtisch mit Tisch als Achse haben wir von Vorgänger übernommen.

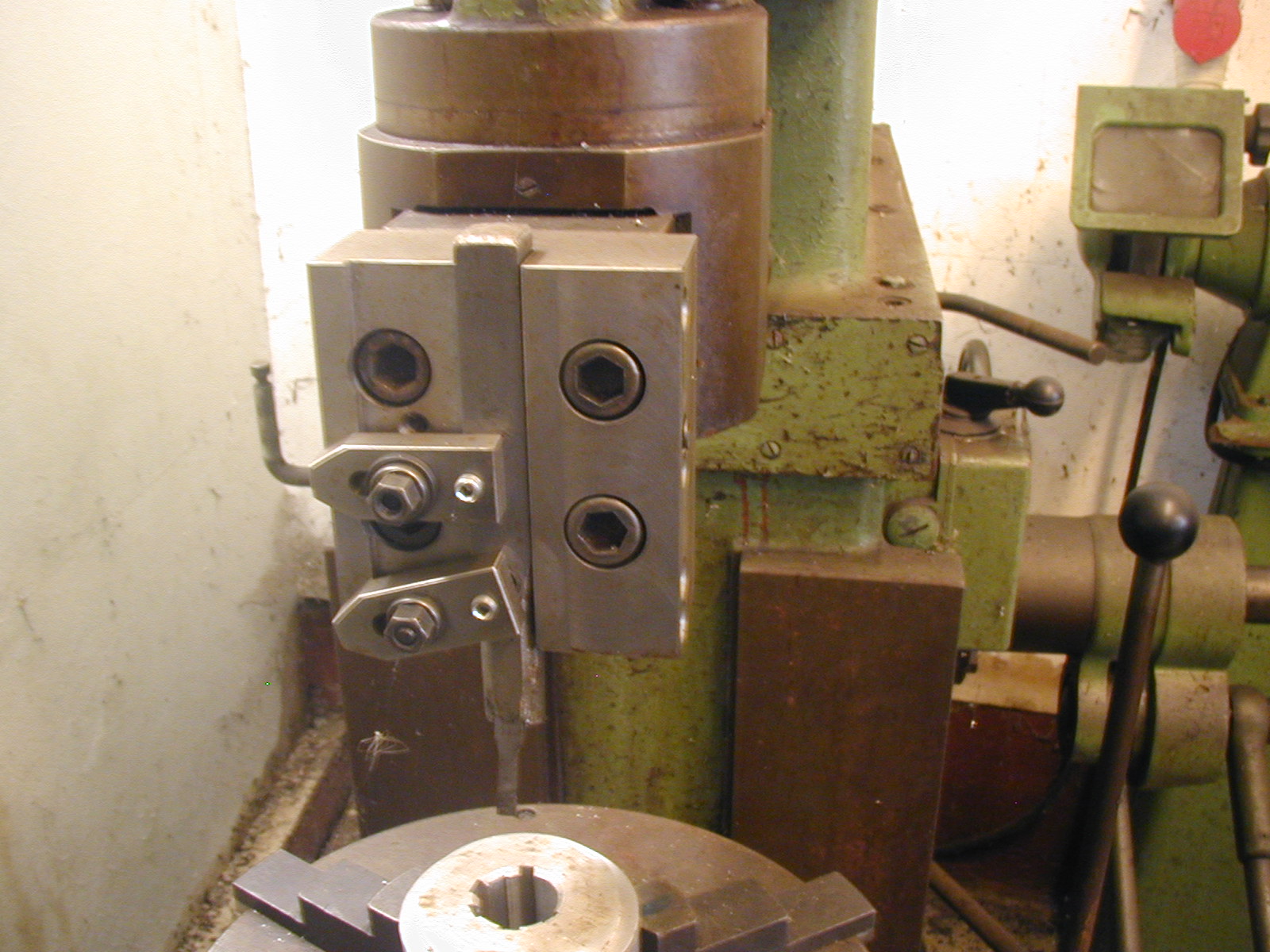

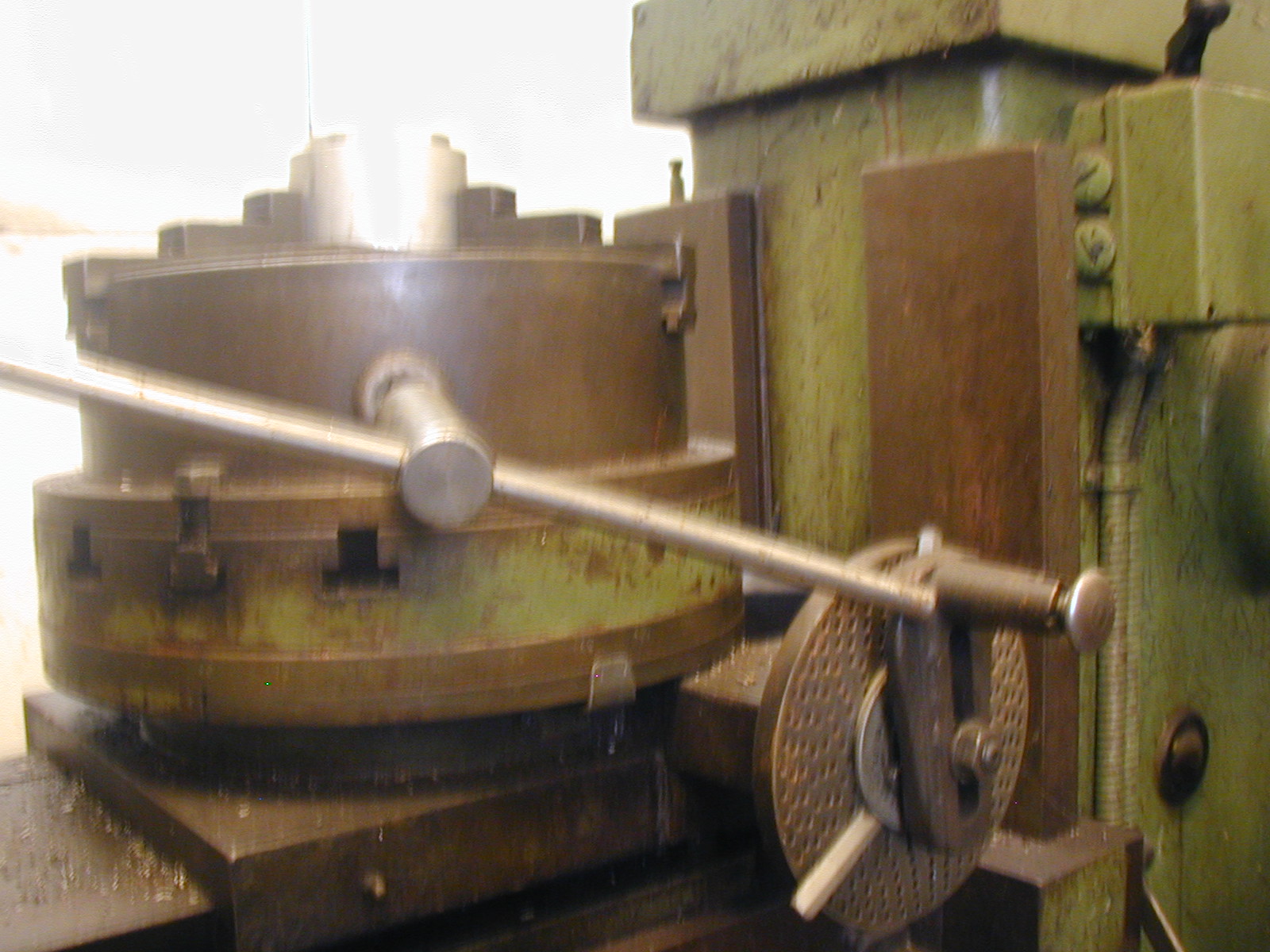

Rundtisch auf Quertisch mit Dreibackenfutter . Dreibackenfutter Ø 300 mit Bohr-Backen Sonderhalter zur Spannung Stechmeißel Längsachse mit Vorschub

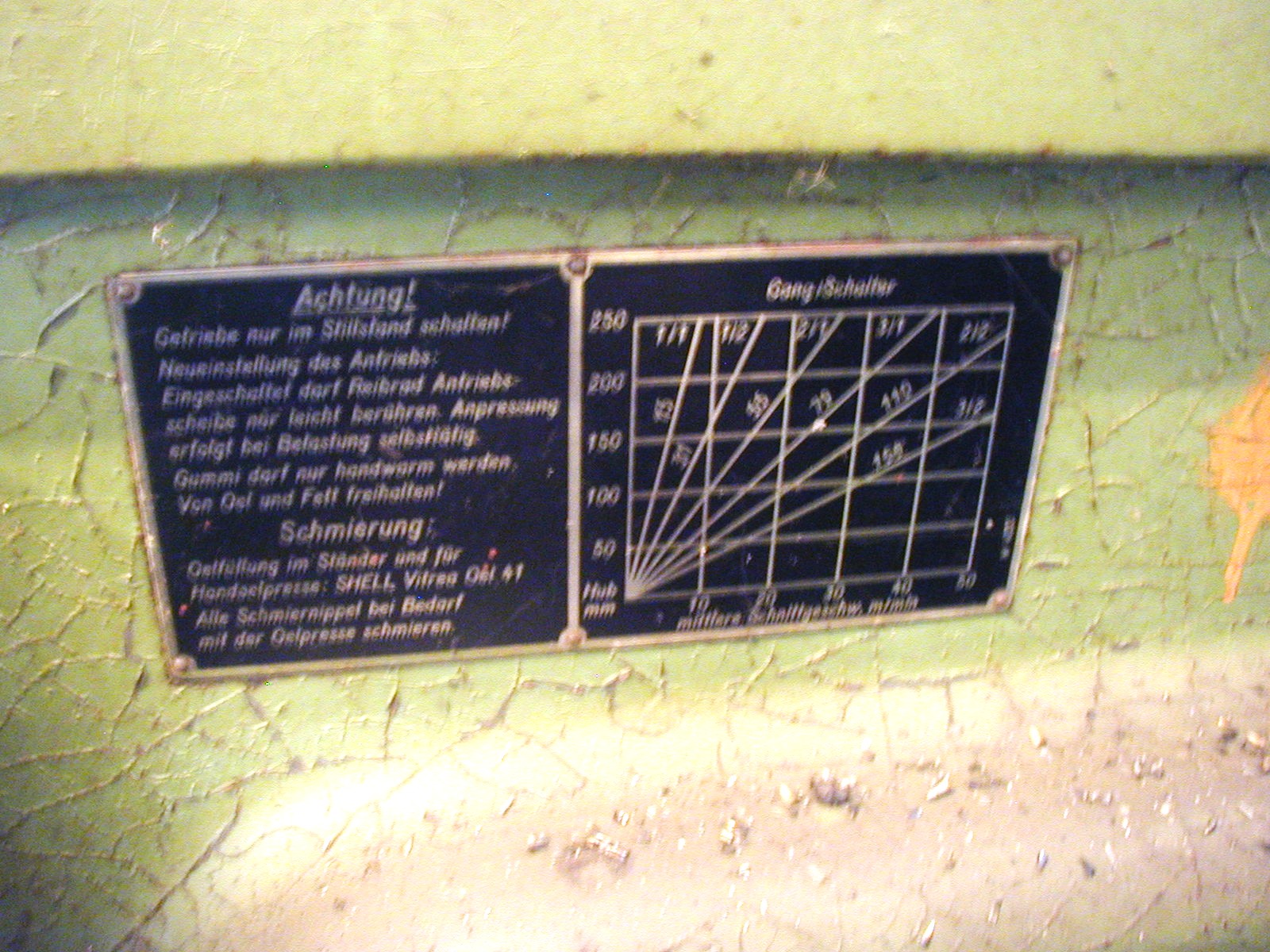

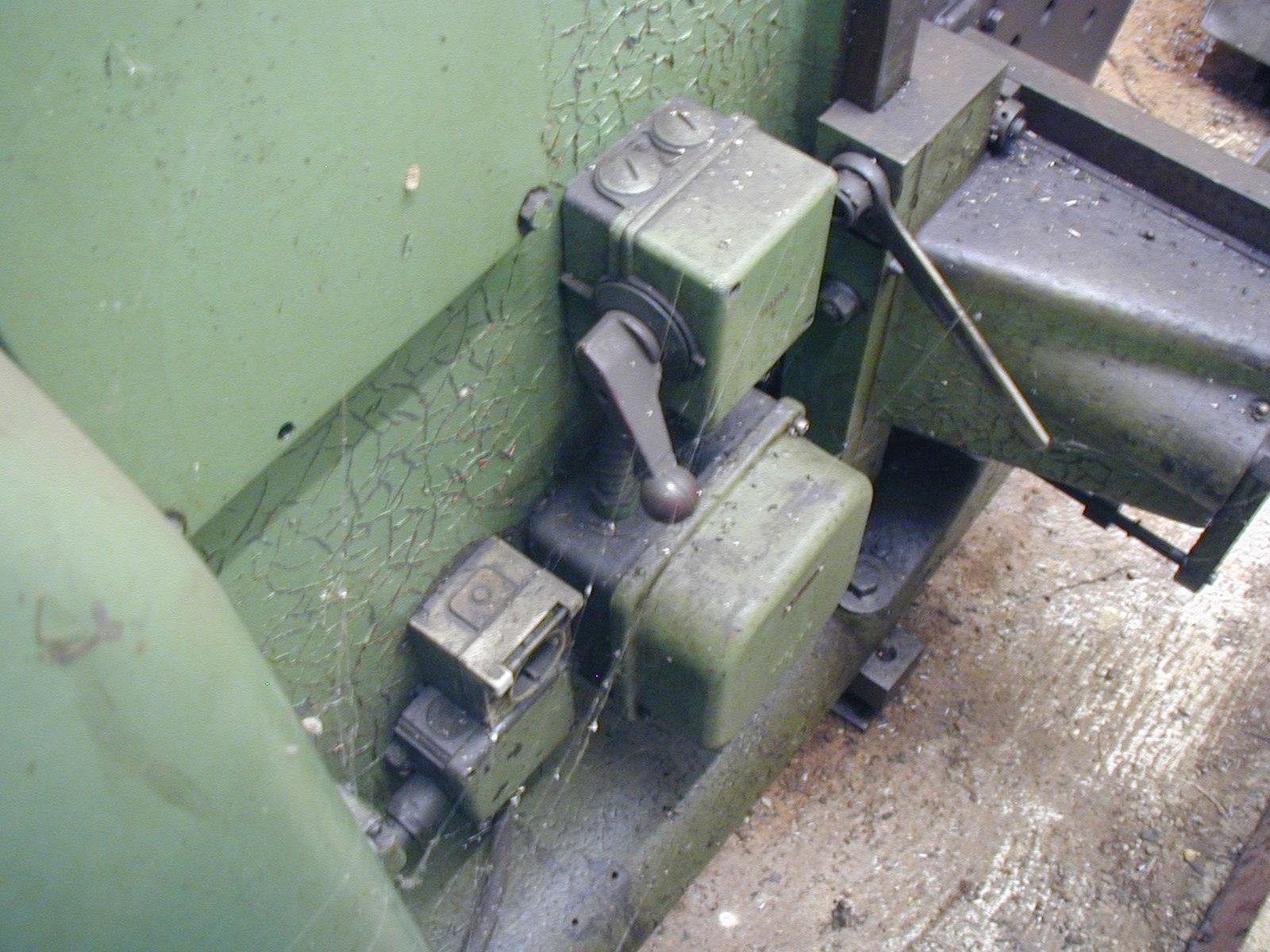

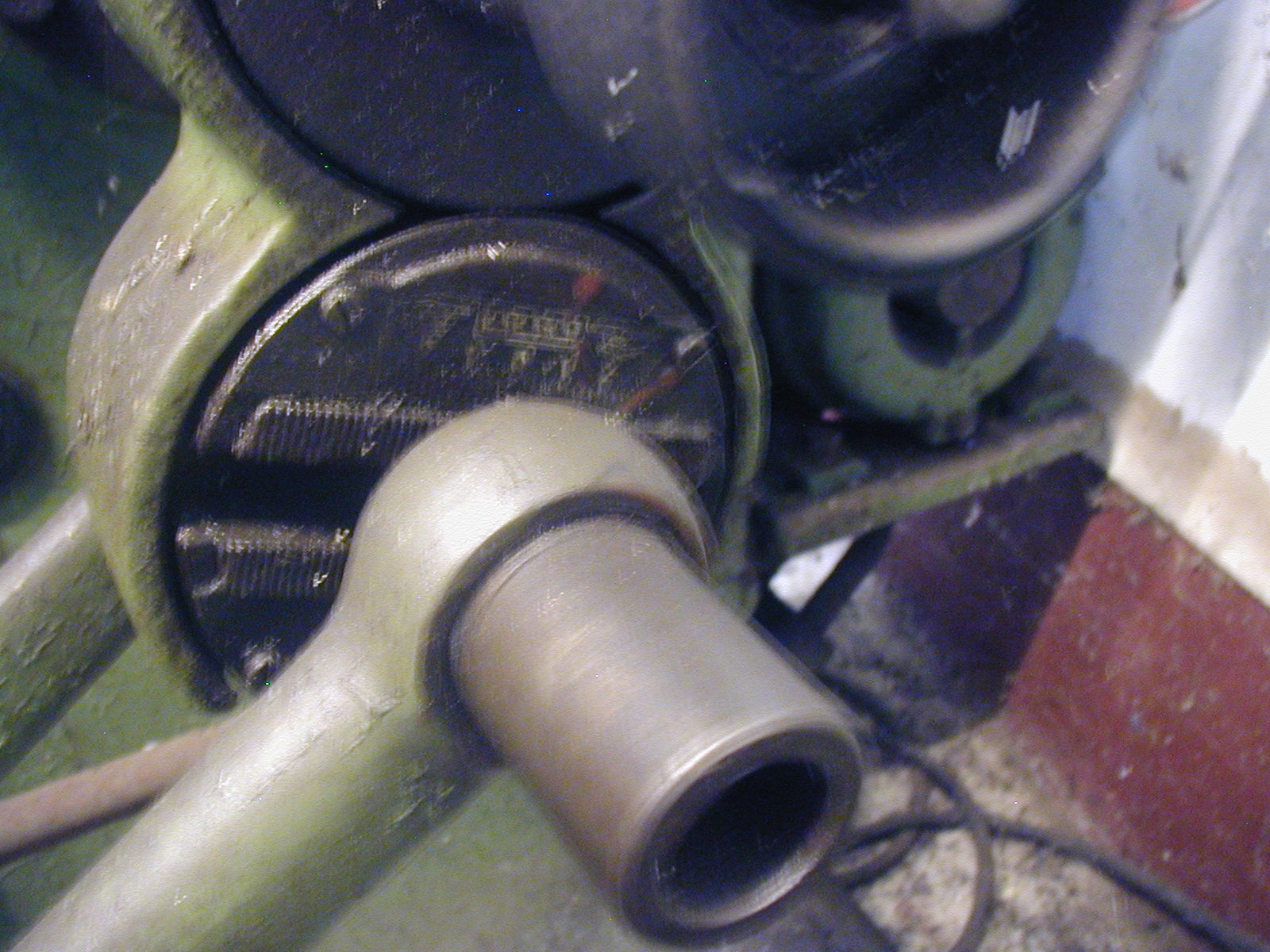

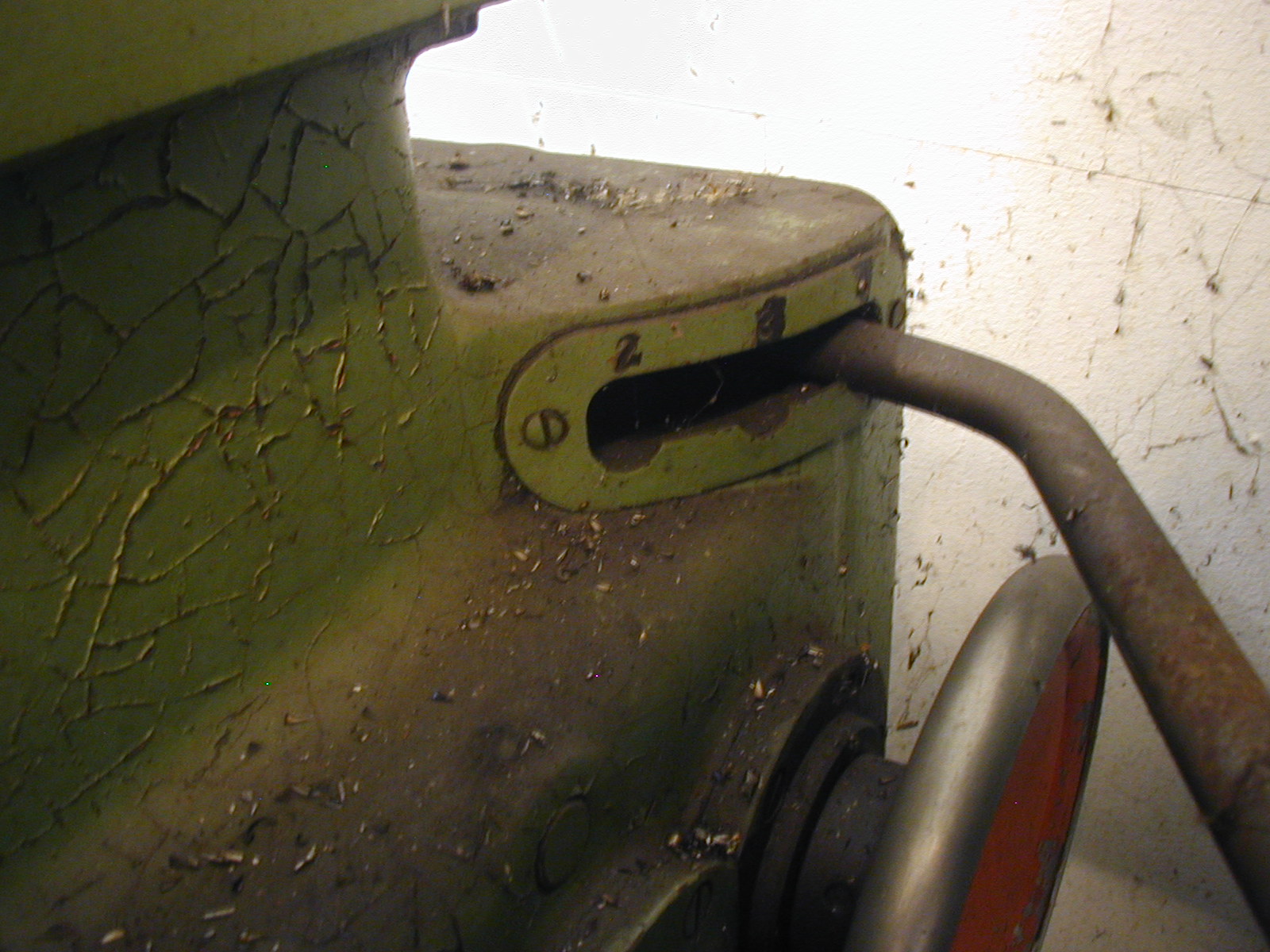

Einstellung Vorschub. Hubzahlregulierung Tafel Hublänge/ Schnittgeschwindigkeit 2 Stufenschalter Schalter Hubzahl

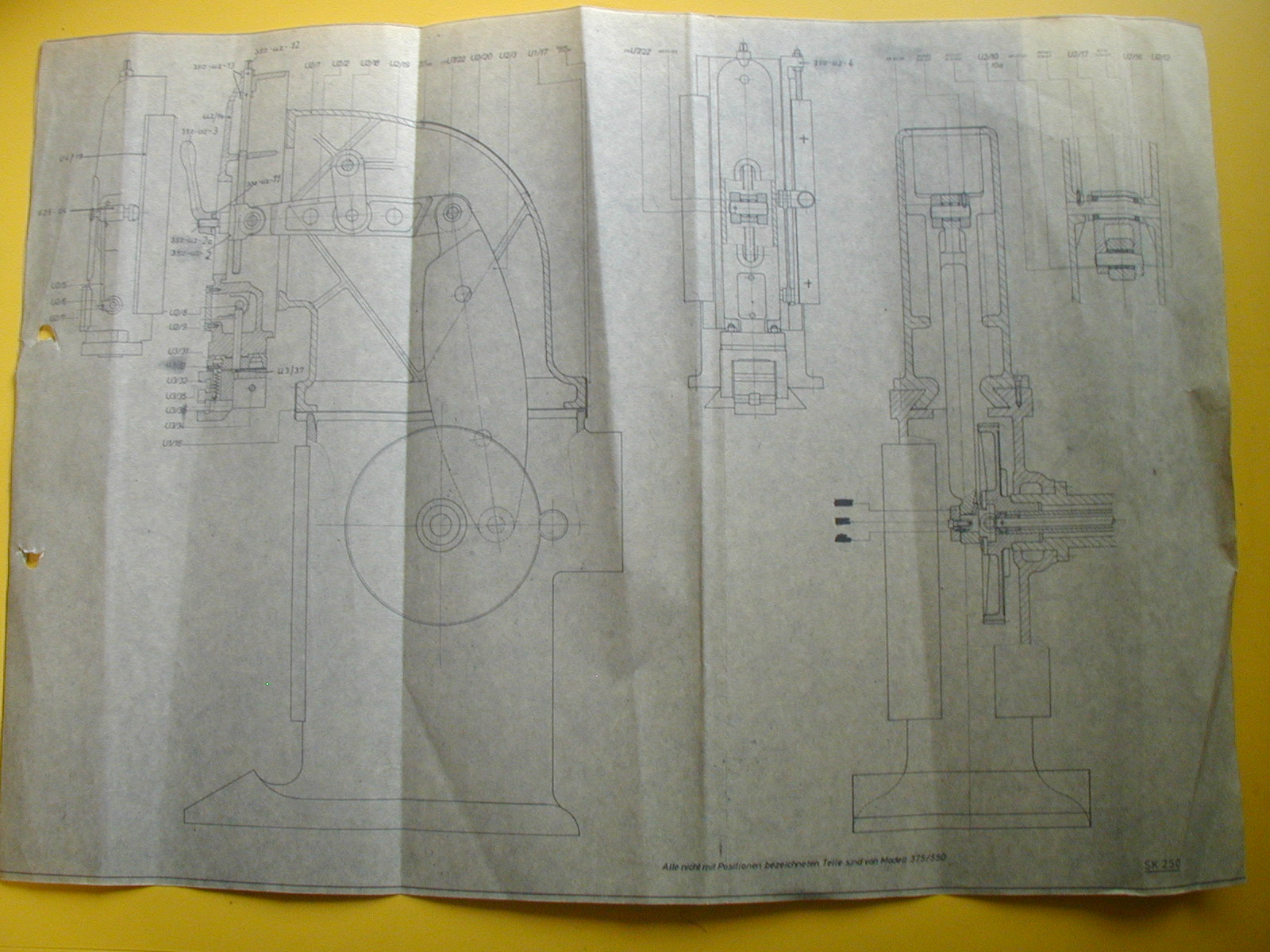

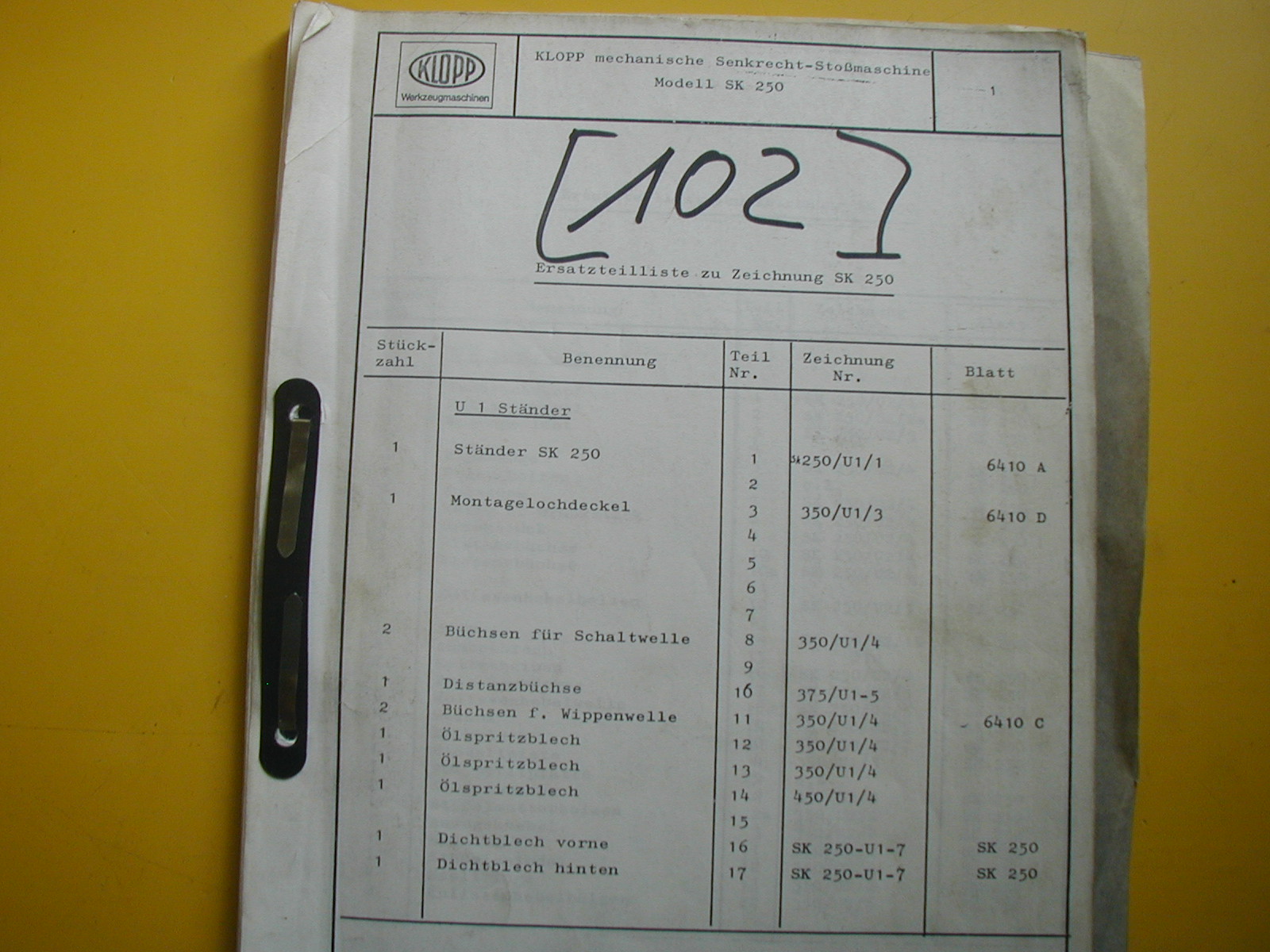

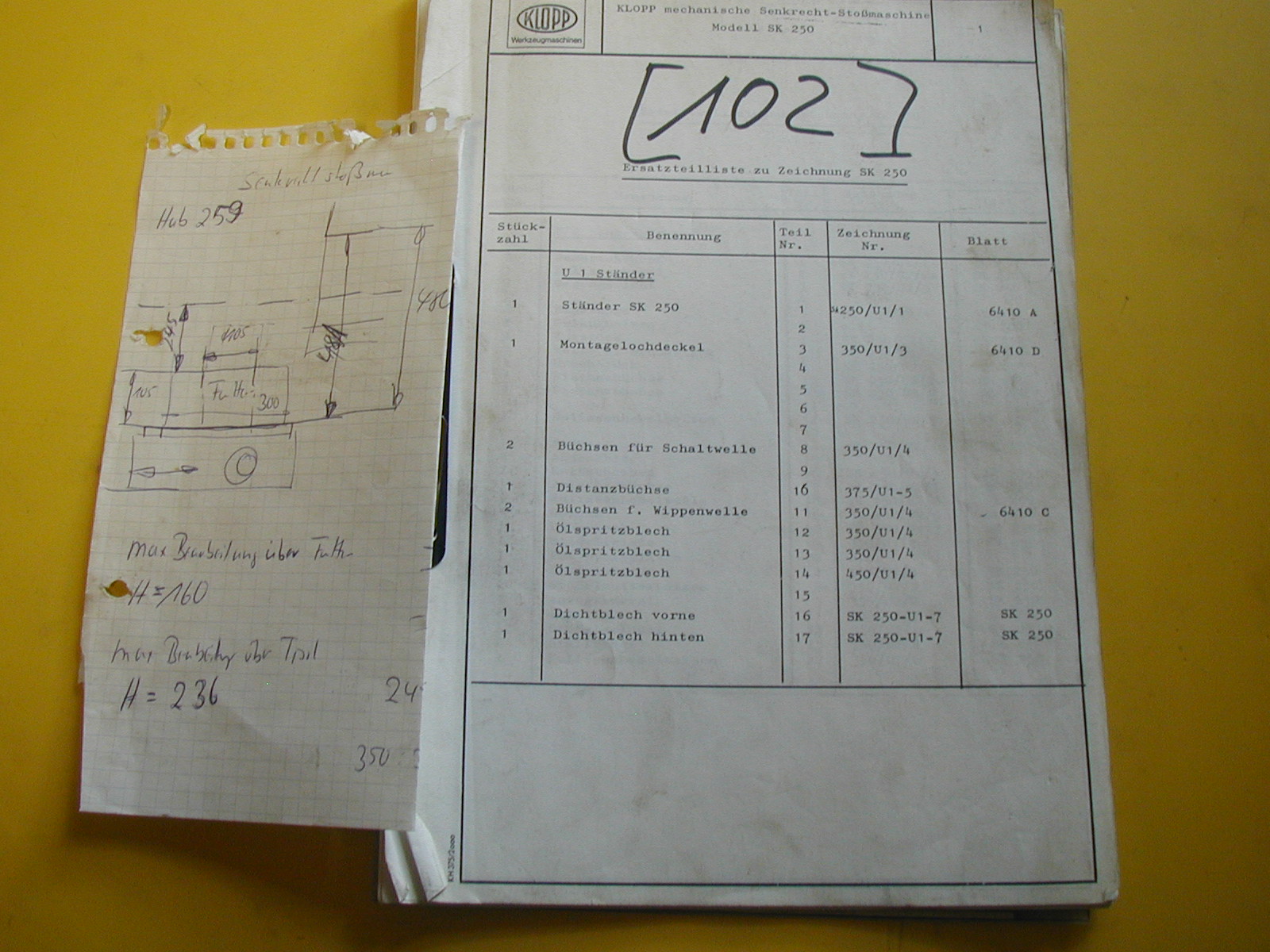

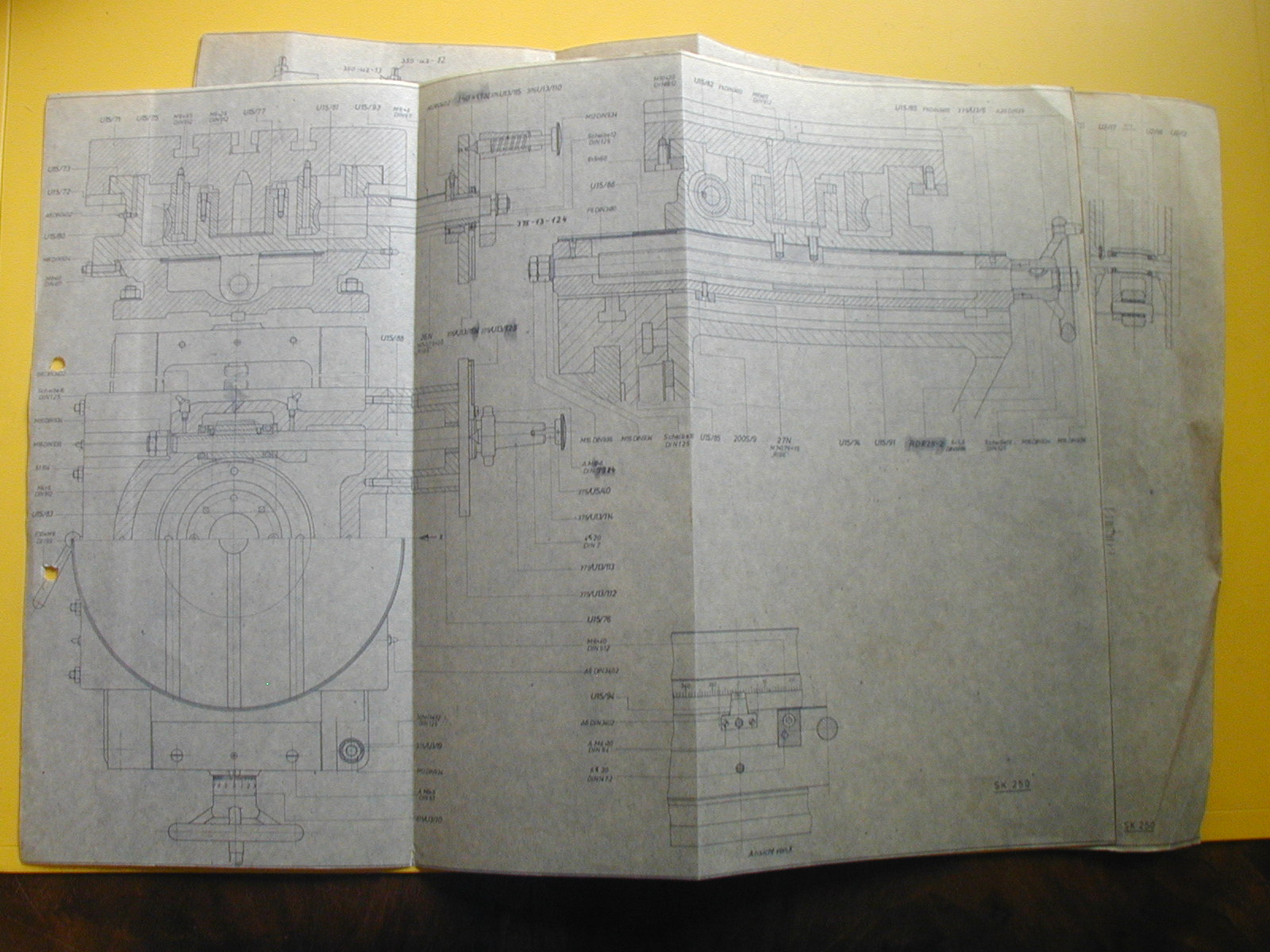

Ersatzteilliste mit Skizze und Querschnittzeichnungen

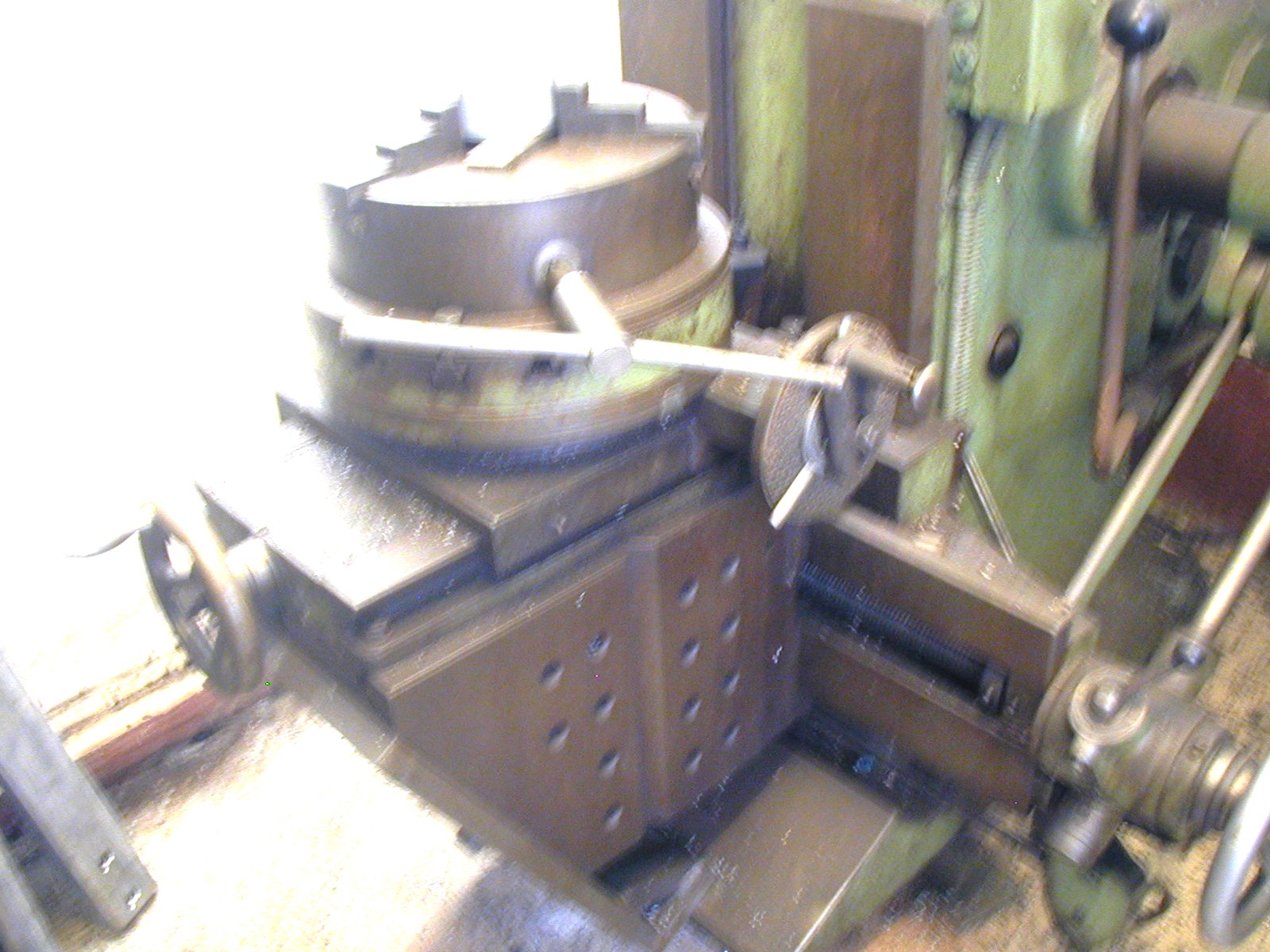

Rundtisch mit Zustellschlitten dient zur Teilung 1: 40 wie Teilapparat Das Futter ist Ø 300mm mit einer 105 mm Durchgangsbohrung. Das Futter hat eine Höhe von 105 mm .

Zum stoßen wird der Meißel zur Blickrichtung Bedienperson gestellt. Der Vorschub erfolgt über den Zustellschlitten.

Eine Zapfwellenmutter zum Traktor wurde problemlos hergestellt. Die Bearbeitung von Handrädern in Alu war die meiste Nutzung .

Die Maschine wurde ca. 10 Stunden pro Jahr genutzt. Sie hat aber Ihre Daseinsberechtigung.

Die Maschine hat einen Hub von 480 mm wobei oberhalb des Futters 160 mm genutzt werden könne.

Ohne Futter kann oberhalb des Rundtisch eine Höhe von 236mm genutzt werde.

Bei weiteren Fragen wird die Maschinenkarte erweitert.

Gewicht ca. 1800 kg.
